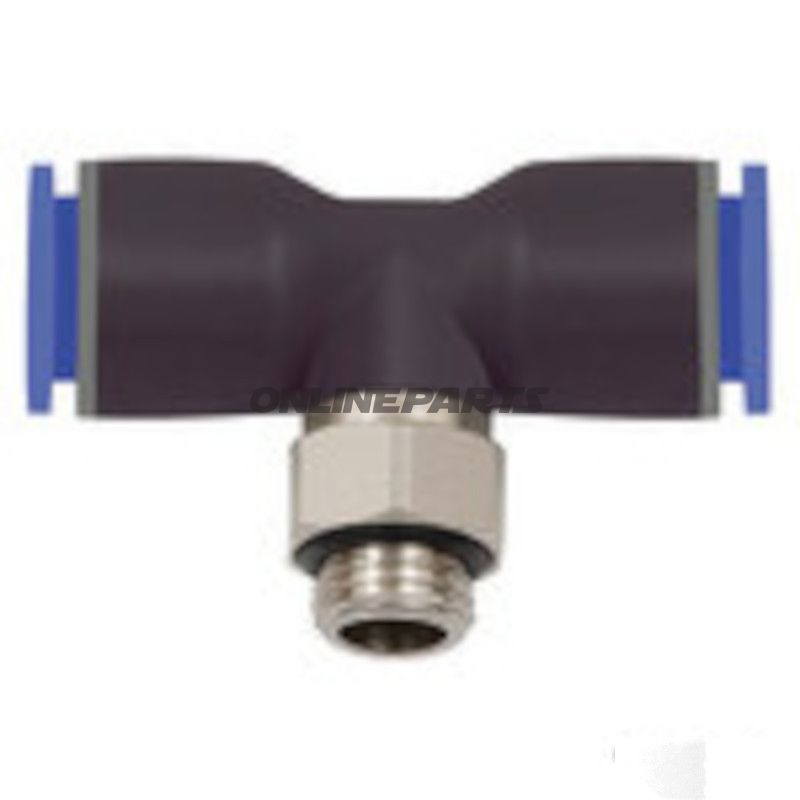

T-Stückverbindung mit Push-in für 6 mm Schlauch mit 1/8" G-Gewinde
Produkt: T-Stückverbindung mit zwei Push-in-Verbindungen für 6 mm Schlauch und einer Schraub-/Gewindeanschluss G 1/8. Wird von Riegler geliefert und intern als MPN 656.06.09 identifiziert.
Funktion und Anwendung
Dieses T-Stück wird verwendet, um Druckluft, Vakuum oder andere nicht korrosive Medien in pneumatischen Systemen an Motorrädern, Werkstätten oder industriellen Anlagen zu verteilen oder zusammenzuführen. Zwei Push-in-Anschlüsse schließen Schlauchleitungen Ø6 mm schnell an, während der dritte Ast einen Schraubgewindeanschluss G 1/8" (BSPP) für eine feste Rohr- oder Komponentenverbindung bietet. Die Konstruktion ermöglicht eine sichere, lösbare Verbindung ohne Kleben oder Schweißen.
Materialien und Eigenschaften
- Materialtyp: Zentrale Bauteile bestehen typischerweise aus Metall (z. B. Messing oder metallische Legierung) für Gewinde- und Dichtflächen und kombiniert mit starren oder Kunststoff-Push-in-Sitzen. Die Materialwahl von Riegler ist auf mechanische Haltbarkeit und Kompatibilität mit gängigen pneumatischen Medien ausgelegt. (Siehe Herstellerdaten für die genaue Legierung.)
- Dichtung: Push-in-Verbindungen verfügen über integrierte Dichtungen/Ringdichtungen, um eine luftdichte Verbindung bei genehmigtem Betriebsdruck und korrektem Schlauchstutzen sicherzustellen.
- Korrosionsbeständigkeit: Oberflächenbehandlung/Materialwahl reduziert Korrosion bei normalem Einsatz – geeignet für Werkstatt- und Motorradumgebungen ohne aggressive Chemikalien.
- Montagefreundlichkeit: Das Push-in-System ermöglicht eine schnelle Montage und Demontage der Ø6 mm flexiblen Schläuche mit einem einfachen Druck; die Gewindeverbindung erfordert eine konventionelle Dichtung (z. B. PTFE-Dichtband) beim Zusammenbau an Rohr oder Komponente.
Technische Details und Kompatibilität
- Push-in-Anschlüsse: 2 x Ø6 mm (für flexible Schläuche mit Innen-/Außendurchmesser gemäß Standard-Pneumatikschläuche).
- Gewindeanschluss: 1 x G 1/8" (BSPP) – Standard britisches Parallelgewinde, gängig in der Pneumatik.
- MPN: 656.06.09 – beziehen Sie sich auf diesen Code zur Ersatzteilidentifikation oder bei Bestellanfragen von Riegler.
- Marke: Riegler – Herstellerlösungen folgen typischerweise industriellen Standards für passende Medien und Montagemaße.
- GTIN: Für dieses Produkt nicht angegeben; kontaktieren Sie den Lieferanten, wenn GTIN für Logistik oder Produktanlage erforderlich ist.
Praktische Überlegungen bei der Installation
- Stellen Sie sicher, dass das Schlauchende sauber und gerade geschnitten wird, bevor es in den Push-in-Stutzen eingeführt wird, um eine korrekte Abdichtung zu gewährleisten.
- Verwenden Sie eine geeignete Dichtung am G 1/8" Gewinde (PTFE-Dichtband oder Gewindedichtung) beim Anschluss an Rohr oder Komponente, um Leckagen zu vermeiden.
- Prüfen Sie den maximalen Betriebsdruck und das Medium gemäß den technischen Datenblättern des Herstellers, um Kompatibilität mit dem System sicherzustellen; meiden Sie aggressive Flüssigkeiten oder Temperaturen außerhalb der Spezifikationen der Komponente.
- Bei wiederholter Montage/Demontage: Prüfen Sie die Dichtungen auf Verschleiß und wechseln Sie sie bei Bedarf aus, um die Dichtheit aufrechtzuerhalten.
Anwendungsszenarien
Typische Anwendungen umfassen das Abzweigen von Druckluhrleitungen zu pneumatischen Werkzeugen, das Anschließen von Messanschlüssen oder die Verteilung auf mehrere Komponenten in einer Motorradwerkstatt oder kleineren industriellen Installationen, in denen Ø6 mm flexible Schläuche Standard sind.
Falls Sie die vollständigen technischen Daten des Herstellers (Druckgrenzen, Temperaturbereich, Materialgenauigkeit) benötigen, geben Sie bitte MPN 656.06.09 und Marke Riegler bei der Anfrage an den Lieferanten an.
