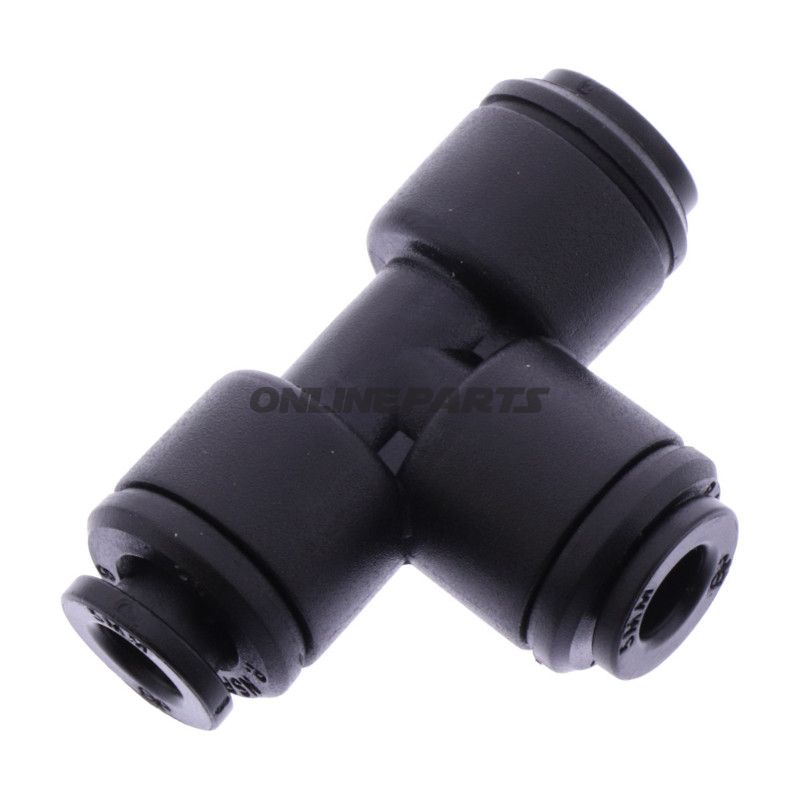

T-Stückverbindung für PA-Röhren Ø 5 mm — John Guest PM0205E
Typ und Verwendung: Dies ist eine T-Stückverbindung für den Einsatz in pneumatischen und flüssigkeitsführenden Systemen, ausgelegt für PA-Röhren (Polyamid) mit einem Außendurchmesser von 5 mm. Der Stecker teilt oder vereinigt ein Schlauchystem in drei Richtungen und wird typischerweise zur Verteilung von Luft, Vakuum oder nicht korrosiven Flüssigkeiten in motorradbezogenen Systemen wie Vakuilleitungen, Luftregelung oder kleineren pneumatischen Kreisläufen verwendet.
Produktidentifikation: Das Produkt wird als John Guest Originalteil PM0205E geliefert (MPN: 656.06.47). GTIN ist in den verfügbaren Daten nicht angegeben.
- Modell/Artikelnummer (MPN): 656.06.47
- Marke: John Guest
- Angewandter Rohrtyp: PA (Polyamid) Rohr, Ø 5 mm
Konstruktion und Materialauswahl: John Guest-Komponenten für kleine Schläuche werden typischerweise aus hochfestem Kunststoff und Elastomeren hergestellt, die für gute chemische Beständigkeit, Temperatur- und mechanische Robustheit ausgewählt sind. Die Materialien ermöglichen eine dichte, selbstversiegelnde Verbindung ohne zusätzliche Fittings oder Dichtungen bei korrekter Montage. Die dimensionsstabile Kunststoffstruktur verringert das Leckagerisiko unter normalen Betriebsbedingungen und reduziert Korrosionsprobleme im Vergleich zu Metallalternativen.
Funktionale Eigenschaften:
- Form eines T-Stücks, um den Fluss zwischen drei Schläuchen zu teilen/vereinigen.
- Slip-in- oder Push-fit-Montage (je nach John Guest-Design) für schnelle und sichere Verbindung ohne Kleber oder Verpressungen.
- Geeignet für Luft, Vakuum und nicht-agonistische Flüssigkeiten bei moderatem Druck und Temperaturen — geeignet für Hilfssysteme an Motorrädern.
- Einfache Demontage und Wiederverwendung nach Bedarf, was Wartung und Fehlersuche vor Ort erleichtert.
Kompatibilität und Anwendungsüberlegungen: Verwenden Sie nur mit PA-Röhren Ø 5 mm oder vergleichbaren Rohren mit demselben Außendurchmesser sowie kompatiblen Wand- und Materialeigenschaften. Prüfen Sie die Toleranzen des Rohrs und eventuelle Anforderungen an maximalen Betriebsdruck und Temperatur in Ihrem System. Bei Verwendung in Kraftstoffsystemen oder mit aggressiven Chemikalien muss die Kompatibilität gesondert bestätigt werden, da Standard-Kunststoffmaterialien ungeeignet sein können.
Technische Wartung und Montage: Für eine korrekte Abdichtung wird das Rohr vollständig bis zum Anschlag in die Steckverbindung geschoben. Bei wiederholter Demontage kann die Dichtungsringe abgenutzt werden, daher wird visuelle Kontrolle während des Service empfohlen. Stellen Sie sicher, dass die Rohrenden sauber und frei von Graten geschnitten sind, bevor Sie die Montage durchführen, um Leckagen zu vermeiden. Wenn das System Vibrationen ausgesetzt ist, wird zusätzliche Sicherung oder Befestigung des Rohrs empfohlen, um Belastung der Fittings zu minimieren.
Praktische Informationen für Mechaniker und Werkstätten: Als John Guest Originalteil PM0205E eignet sich diese T-Stückverbindung für Reparatur und Wartung bestehender Systeme, bei denen Originalteile bevorzugt werden, um Kompatibilität und Passgenauigkeit zu erhalten. Geben Sie MPN 656.06.47 bei Nachbestellung oder technischen Anfragen an, um identisches Ersatzteil sicherzustellen.
