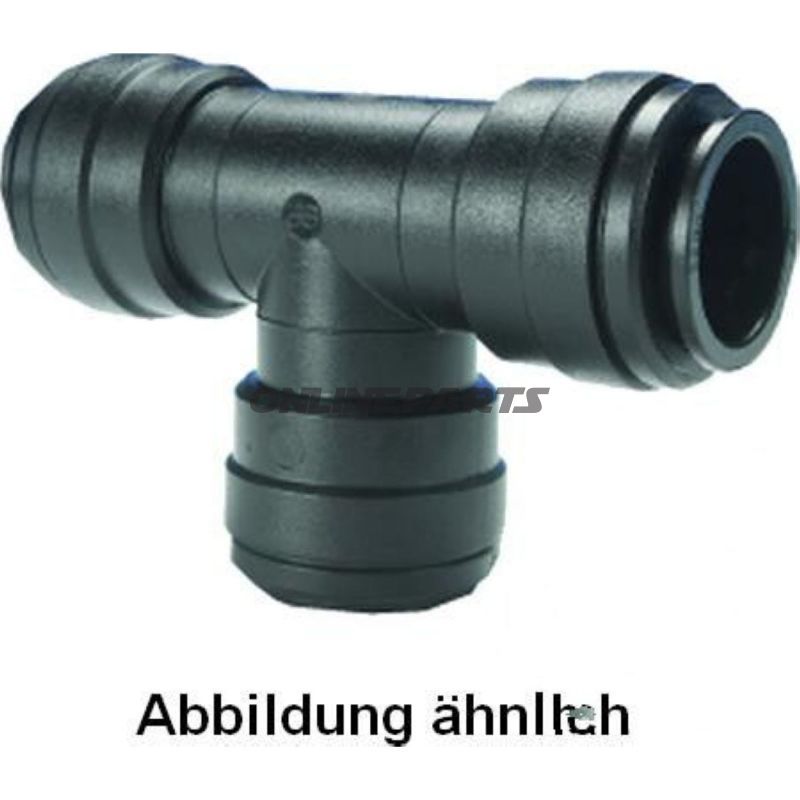

T-Stückverbindung für Rohrleitungen, 18 mm (John Guest PM0218E)
Produkt: T-Stückverbindung aus Kunststoff, vorgesehen zur Verbindung von drei Rohren mit einem Außendurchmesser von 18 mm.
Diese T-Konnektor von John Guest (MPN: 650.19.02, GTIN: 665626060014) ist darauf ausgelegt, drei gerade Rohrenden in einer einzigen T-Verbindung zu verbinden. Sie wird typischerweise in pneumatischen Systemen, Kraftstoff-/Schmiersystemen, Kühlkreisläufen oder anderen flüssigkeitsführenden Installationen eingesetzt, in denen Rohre mit einem Außendurchmesser von 18 mm ohne Gewindeeinsatz oder Schweißen zusammengefügt werden müssen.
Funktion
- Ermöglicht eine 3-Wege-Verbindung zwischen Rohren mit 18 mm Außendurchmesser.
- Erzeugt eine dichte, zuverlässige Verbindung durch das Einführen der Rohrenden in die Muffe des Steckverbinders—herausragend dafür, Leckagen unter normalem Betriebsdruck für beabsichtigte Anwendungen zu verhindern.
- Geeignet für schnelle Installation und Demontage bei Wartungsarbeiten, bei denen flexible oder harte Rohre verwendet werden.
Werkstoffauswahl und Eigenschaften
- Hergestellt aus technischem Kunststoff (John Guest®-Qualität), gewählt für Korrosionsbeständigkeit, geringes Gewicht und gute chemische Beständigkeit gegenüber gängigen Flüssigkeiten und Kühlmitteln. Die genaue Kunststoffzusammensetzung ist angepasst, um eine Balance zwischen Steifigkeit und Dichtleistung zu bieten.
- Glatte Innenflächen minimieren Druckverlust und Ablagerungen.
- Beständig gegen normale Umwelteinflüsse; geeignet für den Einsatz im Innenraum des Motorraums sowie im Freien, je nach Medium und Temperaturbedingungen.
Kompatibilität und Anwendungsbereiche
- Ausgelegt für Rohre mit 18 mm Außendurchmesser. Prüfen Sie die Spezifikation des Rohrs (Außendurchmesser und Wandstärke) vor der Installation, um eine korrekte Passform sicherzustellen.
- Geeignet für Installationsszenarien, in denen eine schnelle Verbindung von drei Rohren erforderlich ist: Kraftstoffversorgung bei Niedrigdruck, Vakuum- und Druckluftsysteme, Kühl- und Wasserkreisläufe in technischen Anlagen.
- Die Verwendung geeigneter Klemmen oder Sicherungen kann in Systemen mit hohem Druck oder Vibration erforderlich sein—folgen Sie relevanten Installationsanweisungen und Sicherheitsanforderungen.
Technische Hinweise
- MPN (Herstellervorbezeichnung): 650.19.02 — nützlich bei Nachbestellung oder Anfragen beim Lieferanten.
- GTIN: 665626060014 — dient zur eindeutigen Identifikation im Warenmanagement und Beschaffungssystemen.
- Marke: John Guest — anerkannter Hersteller von Kunststoff- und Push-Fit-Verbindungen; Materialauswahl und Toleranzen folgen den Standards des Herstellers.
- Druck-, Temperaturgrenzen und Kompatibilität mit spezifischen Flüssigkeiten sollten gemäß den Systemanforderungen und dem technischen Datenblatt des Herstellers verifiziert werden.
Montagetipps
- Schneiden Sie die Rohre gerade und entfernen Sie Grate vor dem Einsetzen, um eine ordnungsgemäße Dichtfunktion sicherzustellen.
- Schieben Sie das Rohr vollständig in die Verbindung bis zum Anschlag, um eine korrekte Verriegelung zu erreichen; visuell und durch leichte Zugbelastung prüfen.
- Verwenden Sie passende Klemmen oder Sicherungsmethoden bei vibrationsgefährdeten Installationen oder höheren Betriebsdrücken als üblich.
Diese T-Stückverbindung bietet eine einfache, robuste Methode, den Durchfluss zwischen drei Rohrabschnitten in Systemen zu verteilen oder zu verbinden, bei denen ein Außendurchmesser von 18 mm verwendet wird. Falls Unklarheiten bezüglich der Eignung in einem konkreten System bestehen, empfiehlt sich die Prüfung der John Guest technischen Daten oder eine Kontaktaufnahme mit dem Lieferanten unter Angabe der MPN 650.19.02 und GTIN 665626060014.
