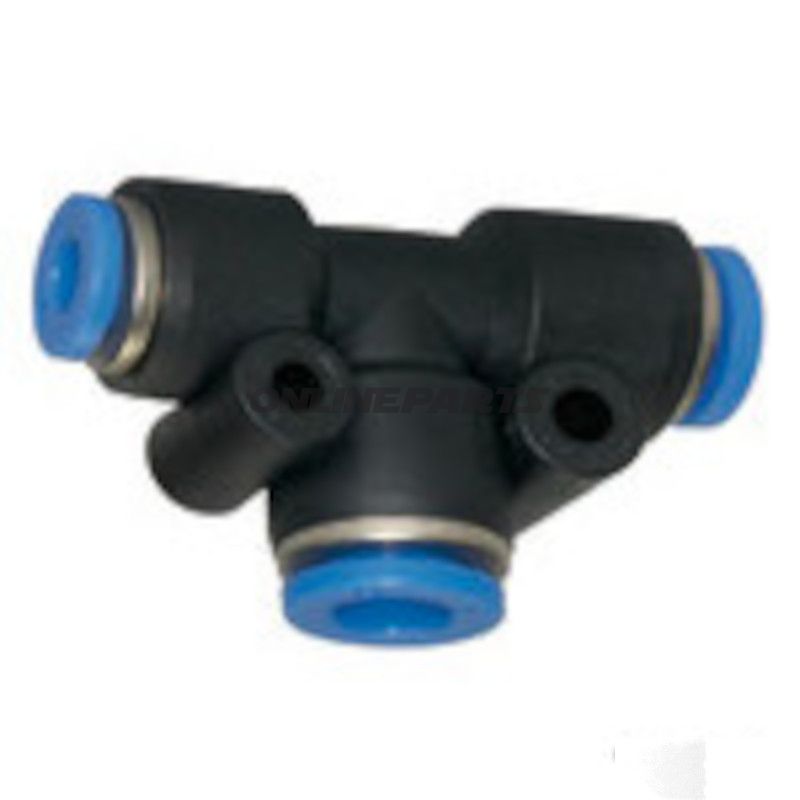

T-Stück Reduktion zu Luft-/Wasserleitungen — 2×8 mm hinein → 1×6 mm hinaus
Produkt: T-Stück Reduktion für Schlauchverzweigung, bei der zwei 8 mm Anschlüsse zu einem 6 mm Anschluss zusammengeführt werden. Hersteller: Riegler. MPN: 656.05.18. (GTIN wird nicht angegeben.)
Dieser T-reduzierende Steck ist für technische Installationen an Motorrädern und in Werkstätten vorgesehen, bei denen ein bestehendes 8 mm Versorgungsrohr geteilt werden soll, wobei eine Verzweigung einen kleineren 6 mm Schlauch erfordert. Der Stecker ermöglicht Signal- oder Durchflussaufteilung mit einem maximalen Betriebsdruck von 15 bar und einer Gesamtlänge von 22,5 mm.
- Funktion: Wandelt/verteilt ein einzelnes Druck- oder Durchflusssystem gleichzeitig in zwei parallele 8 mm Anschlüsse, wobei eine Seite auf 6 mm reduziert ist. Typischerweise verwendet für pneumische Steuerung, Vakuumlaufleitungen, Kraftstoffrückführung in spezifischen Systemen (nur wenn Materialverträglichkeit gegeben ist) oder andere Flüssigkeits-/Gasysteme mit vergleichbaren Abmessungen und Druckanforderungen.
- Abmessungen und Druck: Enthält zwei x 8 mm Ports und eine x 6 mm Port. Maximale Betriebsdruck: 15 bar. Gesamtlänge: 22,5 mm.
- Materialwahl und Eigenschaften: Die Produktbeschreibung von Riegler gibt kein explizites Material in den beiliegenden Daten an. Typische Materialien für diese Art von Fittings sind technischer Kunststoff (POM, Nylon) oder Messing/ Kunststoff-Kombinationen, abhängig von chemischer Kompatibilität und Temperaturbedarf. Materialien werden in der Regel angepasst, um den angegebenen Druckbedingungen standzuhalten und eine Dichtheit gegen Leckagen zu gewährleisten; bei Anforderungen an Chemikalienbeständigkeit oder hoher Temperatur wird empfohlen, die spezifische Materialausführung beim Hersteller Riegler mit MPN 656.05.18 zu prüfen.
- Montage: Push-fit oder Press-Verbindung hängt von der konkreten Variante ab. Stellen Sie sicher, dass der Innendurchmesser des Schlauchs zu 8 mm bzw. 6 mm passt, und verwenden Sie geeignete Schellen oder Fittings, wenn das System zusätzliche Sicherheit bei Vibrationen und Druckschwankungen erfordert.
- Kompatibilität: Entworfen für Schlauche mit den angegebenen Innendurchmessern; Verträglichkeit mit Fluids und Temperatur muss immer geprüft werden. Hauptsächlich genutzt in pneumatischen und leichten hydraulischen Anwendungen bis 15 bar.
Technische Vorteile für Fachanwender: Kompaktes Formfaktor (22,5 mm Länge) ermöglicht platzsparende Rohrführung in engen Installationen. Die Reduktion von 8 mm auf 6 mm ermöglicht die Anpassung bestehender Anlagen, ohne größere Teile des Schlauchsystems austauschen zu müssen. Maximaler Druck von 15 bar deckt eine Reihe von pneumatischen und leichten hydraulischen Anwendungen ab.
Identifikation und Bestellung: Wenn Sie weitere Materialinformationen einholen oder Ersatzteile bestellen, geben Sie bitte den Hersteller Riegler und die Teilenummer (MPN) 656.05.18 an, um die korrekte Variante sicherzustellen. GTIN wird in den verfügbaren Daten nicht angegeben.
Sicherheit und Hinweise: Verwenden Sie stets Komponenten, die mit dem verwendeten Medium (Kraftstoff, Öl, Kühlmittel, Luft usw.) kompatibel bestätigt sind. Bei Montage in vibrationsbelasteten Umgebungen wird eine zusätzliche Befestigung (Schlauchschellen oder Clips) empfohlen. Prüfen Sie Dichtmittel und Verbindungen nach dem Drucktest.
