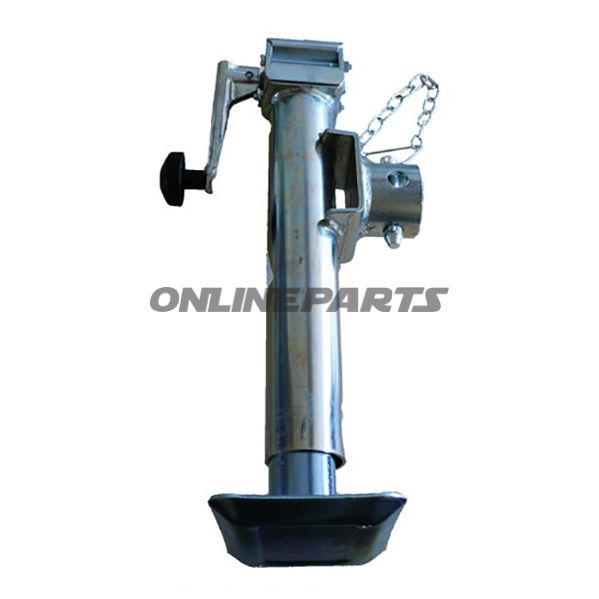

Stützfuß M mit Gelenkarm, galvanisiert und faltbar – Rohr Ø57 mm
Dieser Stützfuß ist eine zusammenklappbare Lösung mit Gelenkarm, konzipiert zum Tragen von Anhänger- oder Fahrzeugzubehör während der Aufbewahrung und des Transports. Das Produkt besteht aus galvanisiertem Stahl zum Korrosionsschutz und hat einen Rohrdurchmesser von 57 mm, was eine robuste Fußbasis darstellt, kompatibel mit Standardhaltern und Befestigungen in derselben Dimension.
Identifikation: MPN: 338.76.85. GTIN: 70298.
- Funktion: Der Stützfuß bietet stabile senkrechte Unterstützung und kann beim Transport oder außerhalb des Einsatzes zusammengefaltet werden. Der Gelenkarm dient zum Anheben und Absenken der Arbeitshöhe des Fußes und verriegelt in der gewünschten Position.
- Material und Oberflächenbeschichtung: Aus Stahl gefertigt mit warmverzinkter oder zinkbeschichteter Oberfläche zur erhöhten Widerstandsfähigkeit gegen Rost. Die Verzinkung reduziert den Wartungsbedarf in Außenumgebungen.
- Abmessungen und Bewegung: Höhe (A) in ausgeklappter Position: 535 mm. Höhe (B) in geschlossen/eingezogener Position: 400 mm. Hub (Hebebewegung): 365 mm, was ausreichende Reichweite zur Justierung zwischen Park- und Fahrposition ermöglicht.
- Rohrdurchmesser: 57 mm (Ø57 mm) – gängige Abmessung, die zu bestehenden Halterungen und Rohrverbindungen mit denselben Innenmaßen passt.
- Tragfähigkeit: Angegebene Zugstangenbelastung/Unterstützungsbelastung: 1300 kg. Diese Angabe beschreibt die statische Unterstützungsbelastung unter normalem Gebrauch; immer die gesamte Belastung und die Montageart beim Fahrzeughersteller oder Fachperson prüfen.
Praktische Verwendung und Montage: Der Stützfuß wird typischerweise an der Vorder- oder Seitenbefestigung des Anhängers montiert. Die faltbare Konstruktion ermöglicht eine schnelle Einstellung der Fußposition ohne Werkzeug, während der Gelenkarm einen mechanischen Vorteil bei der Justierung bietet. Überprüfen Sie regelmäßig Festigkeiten, Schweißnähte und den Verzinkungsschutz auf Schäden nach intensiver Nutzung oder Fahrten auf salzhaltigen Straßen.
Vorteile für Mechaniker und Eigentümer: Die galvanisierte Oberfläche reduziert Korrosion gegenüber ungelegtem Stahl, und die robuste Ø57 mm Rohrkonstruktion sorgt für gute Kompatibilität mit Standardbefestigungen. Der Gelenkmechanismus ermöglicht eine präzise Höhenverstellung ohne komplexe Bauteile.
Kompatibilität und Hinweise: Prüfen Sie, ob der Innen Durchmesser der Montagestelle und die Schrauben-/Clip-Farbe zum Ø57 mm Rohr passen. Die Informationen MPN 338.76.85 und GTIN 70298 können zur sicheren Identifikation von Ersatzteilen beim Bestellen oder beim Suchen in Ersatzteilkatalogen verwendet werden. Es werden keine weiteren losen Teile in der Produktbeschreibung aufgeführt; stellen Sie sicher, dass die notwendigen Bolzen, Sicherungclips oder Befestigungen bei der Montage bereitliegen.
Wenn Sie weitere technische Daten, Toleranzen oder Zeichnungen für Montagekontrollen benötigen, empfiehlt es sich, diese vom Lieferanten oder in der technischen Dokumentation des Herstellers mit Bezug auf MPN 338.76.85 einzuholen.
