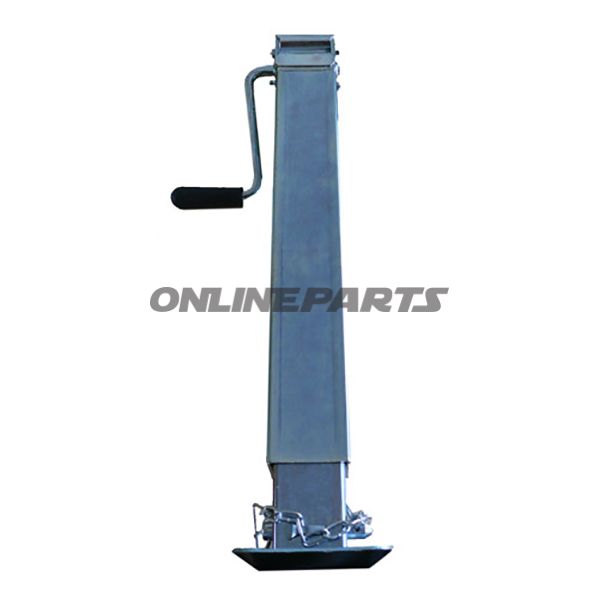

Stützfuß mit Kurbelspindel zum Schweißen — 460 mm Höhe, Vierkant 70 mm
Dieser Stützfuß mit Kurbelspindel (MPN: 338.76.69, GTIN: DG590/3SF) ist für das feste Schweißen an Rahmen oder Strukturen vorgesehen, wo eine verstellbare Stütze und eine sichere Lastübertragung erforderlich sind. Das Produkt ist für Werkstätten undMechaniker konzipiert, die eine vorübergehende oder permanente Unterstützung von Fahrzeugen und Bauteilen während Reparatur oder Montage sicherstellen müssen.
- Funktion: Der Stützfuß wird durch Schweißen montiert und fungiert als tragende Unterstützung mit manueller Kurbelspindel zur Einstellung der Auflage. Die Bewegung der Kurbelspindel ermöglicht eine einfache mechanische Höhenverstellung im angegebenen Hebebereich.
- Höhe und Bewegung: Gesamtbrunhöhe (A) beträgt 460 mm. Der Hub der Verriegelungsstange (H) reicht 340 mm, und der Hub der Kurbelspindel (C) beträgt 370 mm, was die Einstellmöglichkeiten und die effektive Hebebewegung angibt.
- Abmessungen: Das Vierkantprofil ist 70 mm, was typisch für leistungsstarke Stützfüße ist und bei Belastung stabilen Seitenhalt bietet.
- Nutzungskapazität: Angegebene maximale Lastkapazität beträgt 1500 kg. Dieser Wert bezeichnet die statische Tragfähigkeit unter korrekter Montage- und Betriebsbedingungen.
Material und Eigenschaften
Der Stützfuß ist typischerweise aus hochfestem Stahl gefertigt, geeignet zum Schweißen. Die Materialwahl sorgt für ausreichende Steifigkeit und Biegebeständigkeit bei den angegebenen Belastungen. Die Oberfläche sollte nach dem Schweißen vor Korrosion geschützt werden (z.B. durch Lackieren oder Galvanisieren), abhängig von der Einsatzumgebung. Die Kurbelspindel und bewegliche Teile sind einfache mechanische Elemente ohne komplexe Hydraulik, was den Wartungsbedarf reduziert; regelmäßige Prüfung der Schweissnähte und der Verriegelungsfunktion wird empfohlen.
Kompatibilität und Montage
- Für festes Schweißen ausgelegt — auf korrekte Positionierung und zugängliche Schweißstelle bei der Montage achten.
- Das Vierkantprofil von 70 mm passt zu Rahmen und Befestigungspunkten, die diese Abmessung akzeptieren; vor dem Schweißen Messungen durchführen.
- Nur die Stützfußauflage auf ebenem Untergrund verwenden und gemäß Arbeitsschutzbestimmungen arbeiten; Arbeitslasten innerhalb der angegebenen Kapazität halten.
Technische Anmerkungen
- MPN 338.76.69 und GTIN DG590/3SF dienen der Identifikation in Ersatzteillisten und bei Bestellungen.
- Angaben zur Lastkapazität beziehen sich auf statische Lasten; bei dynamischen Belastungen, Stößen oder unebenem Untergrund sind geeignete Sicherheitszuschläge zu berücksichtigen.
- Das Produkt wird als einzelne Einheit geliefert, die zum Schweißen in die Konstruktion des Kunden vorgesehen ist — Stückzahl wird hier nicht angegeben, um Missverständnisse zu vermeiden.
Bei Montageplanung empfehlen wir die Prüfung der Schweißverfahren, Oberflächenbehandlung nach dem Schweißen und die Einhaltung lokaler Sicherheitsstandards. Für technische Zeichnungen oder weitere Maße kann die MPN-Nummer (338.76.69) bei Abfragen beim Lieferanten oder Hersteller verwendet werden.
