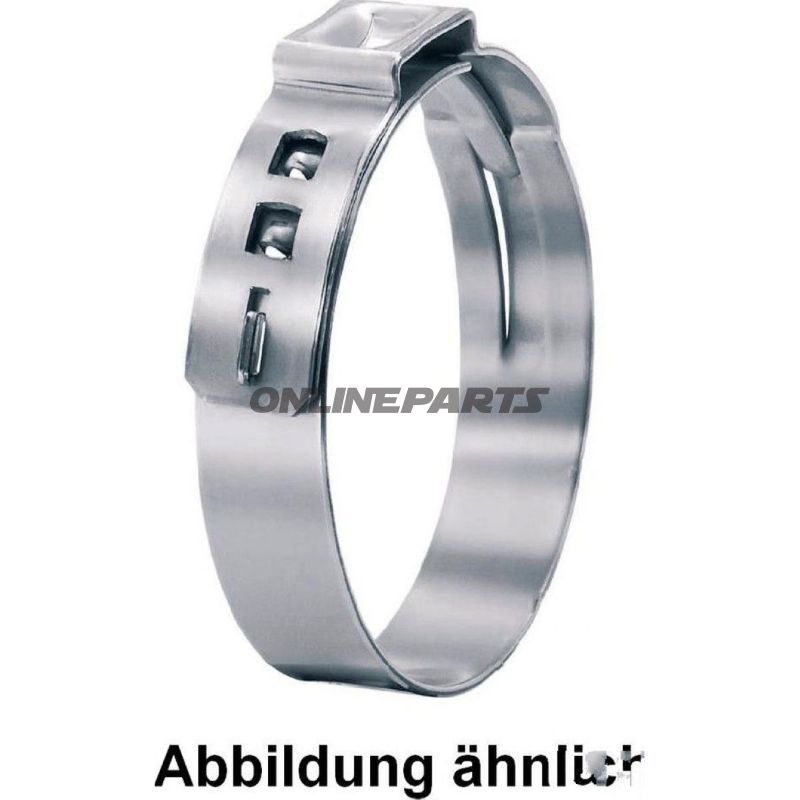

Oetiker stufenlose Ohrschelle (Typ 167) für Schläuche und Verbindungen, 93,8–97,0 mm

Produktübersicht: Diese Ohrschelle, oft als Oetiker-Typ 167 bezeichnet, ist eine stufenlose, rostfreie Stahlschlauchschelle, die für eine dauerhafte Abdichtung von Gummischläuchen, Kunststoffschläuchen und anderen zylindrischen Verbindungen konzipiert ist. Sie wird dort eingesetzt, wo eine gleichmäßige Kompression rundum ohne Überlappungen oder Stufen auf der Innenfläche gewünscht wird.

• GTIN: 16704594
• MPN: 467.00.52

Funktion und Anwendung
Die Schelle funktioniert durch plastische Verformung des Ohres, wodurch der Durchmesser dauerhaft reduziert wird und eine konzentrierte Dichtkompression entsteht. Das stufenlose 360°-Design sorgt dafür, dass auf der Innenseite keine Stufen oder Überlappungen vorhanden sind, was die lokale Punktbelastung am Schlauch reduziert und eine gleichmäßige Abdichtung gewährleistet. Die sichtbare Verformung des Ohres erleichtert die Kontrolle der korrekten Verpressung während der Montage und der Nachkontrollen.

Material und Korrosionseigenschaften
Die Schelle ist aus rostfreiem Stahl gefertigt (Materialnr. 1.4301 / UNS S30400, entsprechend AISI 304). Dieses Material bietet guten allgemeinen Korrosionsschutz in nicht-extremen Umgebungen, gute Formbarkeit beim Crimpen und stabile mechanische Eigenschaften über Zeit. Für Anwendungen, die Salzwasser oder aggressiveren chemischen Einflüssen ausgesetzt sind, sollten Korrosionsanforderungen separat bewertet werden.

Dimensionen und mechanische Eigenschaften

• Durchmesserbereich: 93,80 mm – 97,00 mm (wird als Abschluss- oder Spannbereich nach dem Crimpen verwendet)
• Bandbreite: 10,0 mm
• Bandstärke: 1,0 mm
• Farbe: Silber (unbehandelter rostfreier Stahl)

Designvorteile

• 360°-stufenloses Design mindert das Auslaufrisiko bei ungleichmäßiger Kompression.
• Schmaler Streifen ermöglicht konzentrierte Klemmkraft und reduziert den gesamten Materialverbrauch, ohne die Dichtwirkung zu beeinträchtigen.
• Besonders geformte Bandkanten verringern das Risiko von mechanischen Beschädigungen des Schlauchmaterials während der Montage.
• Gewichtssparendes Design, nützlich bei großen Serien oder wenn Gewicht eine Rolle spielt.
• Visuelle Kontrolle der korrekten Verbindung über die vollständig sichtbare Verformung des Schellenrohres.

Kompatibilität und Montage
Die Schelle ist für eine dauerhafte Befestigung durch eine Einmalverpressung mit dem passenden O-Ring-Schlaufen-Werkzeug vorgesehen. Sie eignet sich für elastische Schläuche, PVC-Schläuche und weichere Kunststoffmaterialien innerhalb des angegebenen Durchmesserbereichs. Bei der Montage wird der Einsatz eines passenden Clamping-Werkzeugs empfohlen, das eine gleichmäßige Verformung sicherstellt; falsches Werkzeug oder Überbeanspruchung können den Schlauch beschädigen oder die Abdichtung kompromittieren.

Qualitäts- und Anwendungsüberlegungen
Die Materialwahl (1.4301 / UNS S30400) macht die Schelle robust in üblichen Industrieumgebungen, doch bei höheren Korrosionsansprüchen oder Kontakt mit aggressiven Medien sollten alternative Legierungen oder Oberflächenbehandlungen in Betracht gezogen werden. Da die Schelle für plastische Verformung ausgelegt ist, ist eine Demontage nicht als Routine vorgesehen; Entfernung erfordert Beschädigung der Schelle.

Technische Daten (kurz)

Verpackung und Handhabung
Die Produkte werden in einer für die Logistik geeigneten Verpackung geliefert, jedoch sollte die Stückzahl in bestimmten Verkaufs- oder Geschäftseinheiten bei der Auftragserteilung bestätigt werden, da Versand-Einheiten variieren können.
