Stufenlos Ohr Klemme 95.0X7alternative: 4671483

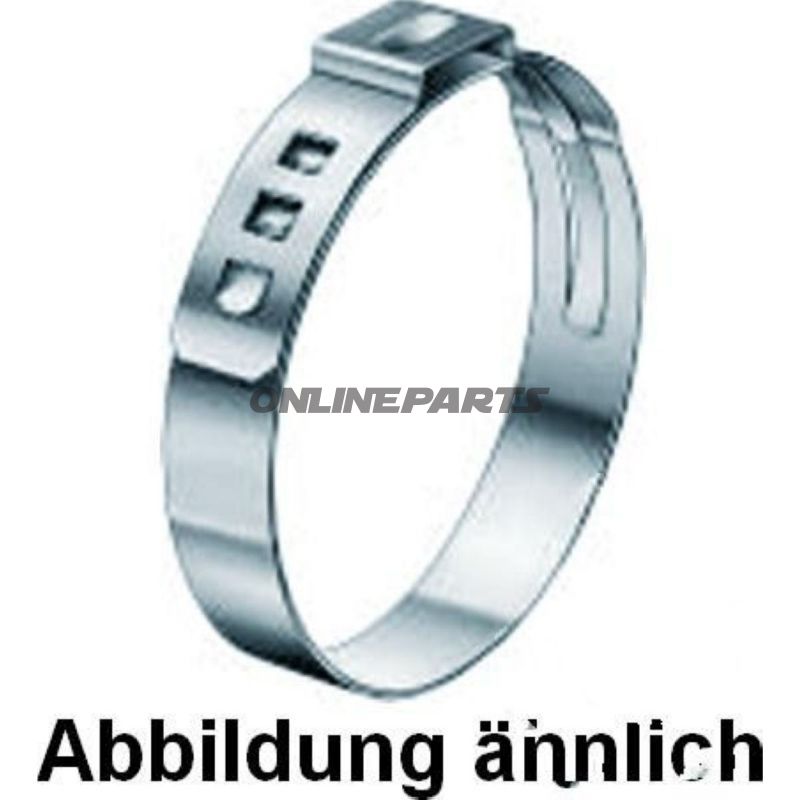

Stufenlose Ösenklemme 95,0 x 7 mm (Typ 117) für Schläuche und Rohrverbindungen

Diese stufenlose Ösenklemme (MPN: 467.16.08, GTIN: 11700966) ist für eine permanente oder halb permanente Befestigung von Schläuchen und flexiblen Verbindungen konzipiert, bei der ein glatter, durchgehender Klemmdruck ohne Überlappung oder Stufen rund um den Umfang gewünscht wird. Das Produkt entspricht dem Oetiker-Typ 117 und wird typischerweise in technischen Montagesanwendungen an Motorrädern, kleinen Fahrzeugen und in industriellen Zusammenhängen eingesetzt, wo Platz, Gewicht und eine gleichmäßige Dichtheit wichtige Parameter sind.

Funktion

• 360°-stufenloses Design sorgt dafür, dass im Inneren der Klemme keine Stufungsstellen oder Überlappungen entstehen; dies gewährleistet eine gleichmäßige Kompression um den Schlauch und reduziert das Risiko lokalisierter Leckagen.
• Schmale Bandbreite (7 mm) fokussiert die Klemmkraft und ermöglicht eine konzentrierte Dichtungsverpressung ohne große Oberflächenvergrößerung.
• Spezial geformte Bandkanten verringern das Risiko des Schneidens oder Beschädigens der Schlauchlage beim Montageprozess.
• Die sichtbare Verformung des Klemmentrums erleichtert die Kontrolle der korrekten Verpressung durch visuelle Prüfung nach dem Klemmen.

Material und Eigenschaften

• Material: Stahl – bietet gute mechanische Festigkeit und plastische Formbarkeit für permanente Verformung beim Abknipsen des Öhrs.
• Oberflächenfarbe: Silber (unbehandelter/Standardstahl) – geeignet, wenn galvanische Korrosionsschutz nicht kritisch ist; bei Bedarf kann eine rostfreie Alternative oder Beschichtung in Betracht gezogen werden.
• Banddicke: ca. 0,6 mm, wodurch Steifigkeit und Formbarkeit balanciert werden, um eine sichere Dichtung ohne unnötige Verformung des Schlauchs zu erreichen.
• Konstruktionsgewicht spart unnötige Masse in Montagesbereichen mit begrenztem Platz.

Technische Daten und Abmessungen

• Typ: Stufenlose Ösenklemme
• Klemmdiameter, Bereich: maximal 95,0 mm (min. 91,8 mm gemäß technischer Daten)
• Bandbreite: 7,0 mm
• Banddicke: ca. 0,6 mm
• Innere Öhrenbreite: 10 mm

Anwendung und Kompatibilität

Die Klemme ist besonders geeignet für flexible Schläuche, Vakuumschläuche, Kraftstoff- und Kühlsystemschläuche an Motorrädern sowie andere Anwendungen mit ähnlichen Abmessungen. Die stufenlose Ausführung macht sie geeignet, wenn eine homogene Umfangabdichtung erforderlich ist, z. B. bei weichen Schläuchen oder dünnwandigen Materialien, bei denen Überlappung oder Stufen zu Leckagen oder lokalen Beschädigungen führen können.

Montage und Kontrolle

• Montage durch plastisches Zusammendrücken des Öhrs mit geeignetem Crimp-Werkzeug (auch Crimpzange) bis zur gewünschten Dichtheit.
• Nach der Montage kann die korrekte Abdichtung und Verformung visuell überprüft werden — die Formänderung des Klemmen­öhrs zeigt an, dass die Verbindung festgelegt wurde.
• Vermeiden Sie wiederholtes Öffnen/Schließen; die Klemme ist für eine dauerhafte oder langfristige Verbindung vorgesehen.

MPN, GTIN und Herstellerverhältnis

Das Produkt ist unter der Artikelnummer MPN 467.16.08 erhältlich und wird auch über GTIN 11700966 identifiziert. Die Beschreibung entspricht den Spezifikationen, die oft mit Oetiker-typ stufenlosen Ösenklemmen (Typ 117) verbunden sind, auch wenn die Marke in den Produktdaten nicht angegeben ist.

Bemerkungen

• Die Angabe "Stück/Palette: 100" in der ursprünglichen Liefertinformation ist typischerweise eine Verpackungseinheit und kann je nach Lieferant und Einkaufsform variieren; bitte prüfen Sie die Lieferinformationen bei der Bestellung, um Missverständnisse bezüglich der Liefermenge zu vermeiden.
• Wenn die Klemme in anspruchsvollen korrosiven Umgebungen oder in kritischen Kraftstoffsystemen verwendet werden soll, wird empfohlen, Material- bzw. Oberflächenwahl zu treffen, die den lokalen Anforderungen entspricht (z. B. Rostfreistahl oder beschichtete Ausführung).

Technische Details tabellarisch:
