Ohrklemme Oetiker 467.15.41 / 11700959 Stufenlose Ohrklemme für Schläuche. Ø 34,6 mm. Band 7 mm, Stärke 0,6 mm. Innenbreite Ohr 10 mm.
Artikelnummer: 467.15.41
Herstellernummer: 11700959

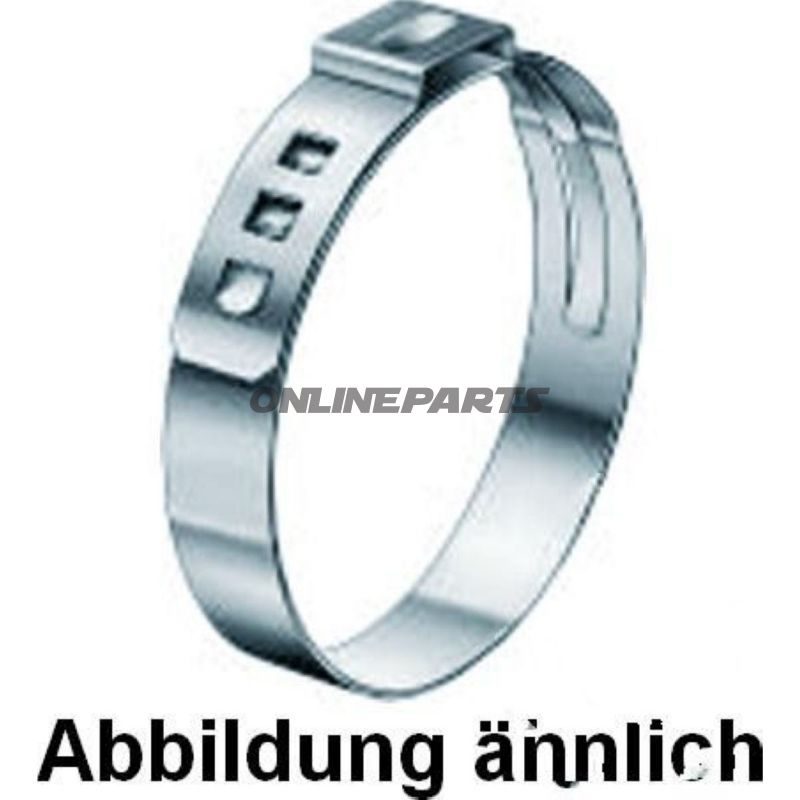

Stufenlose Ohrenklemme (Type 117) für Schläuche und zylindrische Anschlüsse, Ø 34,6 mm
Diese stufenlose Ohrenklemme (Type 117, MPN 467.15.41, GTIN 11700959) ist für die dauerhafte Befestigung flexibler Schläuche und Anschlüsse vorgesehen, bei der eine gleichmäßige 360°-Dichtung ohne Überlappung oder Stufen erforderlich ist. Die Klemme ist aus Stahl mit silberner Oberfläche gefertigt und darauf ausgelegt, konzentriertes Klemmkraft über ein schmales Band zu erzeugen, was freigelegte Flächen reduziert und das Risiko von Beschädigungen am Schlauch minimiert.
Funktion und Anwendung
- Stufenloses Verschließen: Die 360°-kontinuierliche Klemmtechnik stellt sicher, dass keine sichtbaren Stufen oder Überlappungen im Innenkreis vorhanden sind, was eine gleichmäßige Druckverteilung und gute Dichtung entlang des gesamten Umfangs gewährleistet.
- Einmal-Befestigung: Ohrenklemmen dieses Typs verformen sich beim Zusammendrücken, sodass die Befestigung dauerhaft und visuell leicht überprüfbar ist — Die Verformung des Ohres zeigt die korrekte Verbindung.
- Typische Anwendungen: Clamps für Kühlschläuche, Vakuum- und Kraftstoffschläuche sowie andere flexible Verbindungen an Motorrädern und Kleinmaschinen, bei begrenztem Platz und bevorzugt flache Klemmen.
Materialien und Konstruktionsdetails
- Material: Stahl — bietet erforderliche Festigkeit und Formstabilität beim Umformen.
- Bandbreite: 7,0 mm — schmales Band, das die Klemmkraft konzentriert und den Oberflächendruck reduziert.
- Banddicke: ca. 0,6 mm — balanciert zwischen Biegbarkeit beim Umformen und mechanischer Haltbarkeit.
- Innenseite der Ohrenbreite: 10 mm — dimensioniert für eine korrekte und kontrollierte Umformung des Ohres bei der Montage.
- Farbe/Finish: Silbern — standardmäßiger Korrosionsschutz abhängig von Material und eventueller Nachbehandlung.
Technische Daten (Überblick)
| Technische Daten |
|---|
| Typ | Stufenlose Ohrenklemme (Stepless Ear Clamp, Type 117) |
| Klemmbereich min. | 31,4 mm |
| Klemmbereich max. | 34,6 mm |
| Breite | 7,0 mm |
| Material | Stahl |
| Farbe | Silber |
Praktische Vorteile und Überlegungen
- Das schmalle Band ermöglicht hohe lokale Klemmkraft, ohne radial viel Platz zu beanspruchen — vorteilhaft in engen Montagebedingungen an Motorrädern.
- Spezialformen der Bandkanten verringern das Risiko, Schlauchende oder Material beim Montieren zu beschädigen.
- Gewichtsparendes Design im Vergleich zu größeren, schweren Klemmen kann bei gewichtskritischen Bauteilen relevant sein.
- Da die Klemme für Einmalgebrauch vorgesehen ist (Ohren verformen sich beim Zusammenbau), sollte die korrekte Dimension für den aktuellen Schlauchdurchmesser und Betriebdruck gewählt werden.
Identifikation und Lieferung
Das Produkt ist mit MPN 467.15.41 und GTIN 11700959 angegeben. Marke ist in den Produktdaten nicht angegeben. Beachten Sie, dass Verpackungseinheiten in den Lieferantendaten die Kartonanzahl angeben können; prüfen Sie beim Kauf die ausgewählte Vertriebseinheit, um Missverständnisse bezüglich der gelieferten Stückzahl zu vermeiden.
Wenden Sie sich an Ihren Ersatzteil-Lieferanten oder sehen Sie sich das technische Datenblatt des Herstellers an, um Beratung bei der Wahl in Bezug auf Temperatur, chemischen Einfluss und maximale Betriebstemperatur in Ihrer spezifischen Anwendung zu erhalten.
