Stufenlos Ohr Klemme 33.1117Er Alternative: 4670345

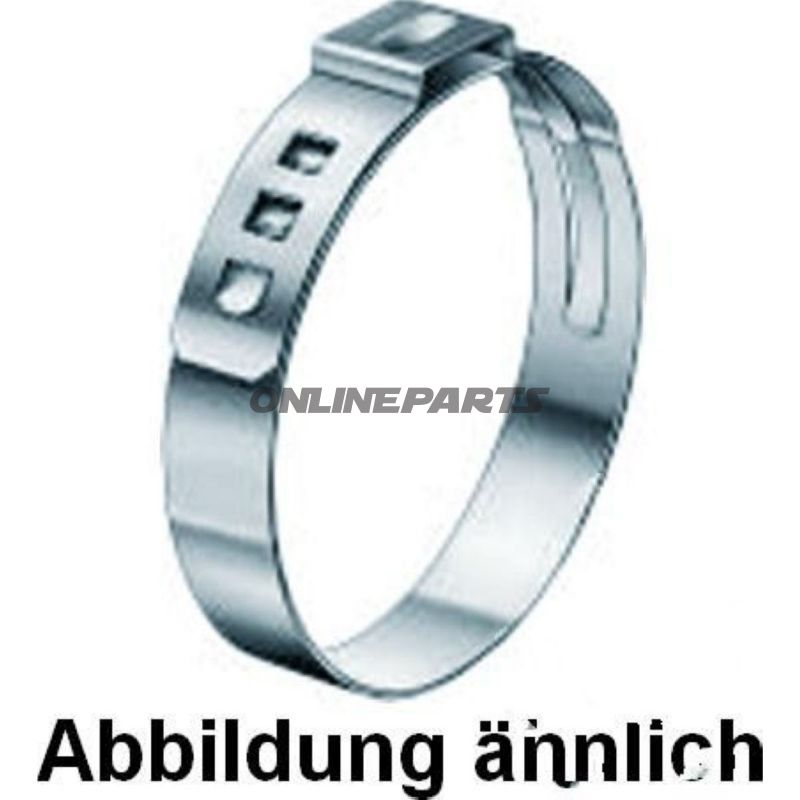

Stufenloses Hakenband (Typ 117) für Schlauch- und Rohrverbindungen, Abdeckung Ø 29,9–33,1 mm

Produktübersicht: Dieses stufenlose Hakenband (Typ 117, MPN 467.15.33, GTIN 11700845) ist für das Abdichten flexibler Schläuche und kleiner Rohrleitungen vorgesehen, bei denen eine gleichmäßige, kontinuierliche Klemmkraft rundum gewünscht wird. Die Konstruktion weist keinen inneren Stufen- oder Überlappungsbereich auf, was eine gleichmäßige Prägung rundherum ermöglicht und das Risiko von Leckagen oder lokaler Materialüberbeanspruchung reduziert.

Funktion und Anwendung:

• Das Hakenband wird am Klempunkt (das Ohr) zusammengedrückt, wobei die dauerhafte plastische Formänderung eine dauerhafte Abdichtung sicherstellt. Manipulation ist durch Deformation des Ohrs sichtbar, sodass eine korrekte Verriegelung visuell überprüft werden kann.
• Das Design eignet sich für Schläuche in Kraftstoff-, Kühlmittel- und Vakuuminstallationen sowie für allgemeine Schlauchverbindungen in Motorrad- und Motorenkonstruktionen, bei denen Platz und Gewicht begrenzt sind.
• Der stufenlose (360°) Klemmmechanismus verhindert lokale Druckspitzen und sorgt für eine gleichmäßige Kraftübertragung über die gesamte Klemme.

Material und Konstruktion:

• Material: Stahl mit silberner Oberfläche (Korrosionsschutz hängt von der konkreten Oberflächenbehandlung ab – überprüfen Sie die Spezifikationen des Lagers bei längerfristigem Außeneinsatz oder chemischer Einwirkung).
• Bandbreite: 7,0 mm — relativ schmales Band für konzentrierten Dichtungsdruck ohne große Belastung des Schlauchmaterials.
• Banddicke: 0,6 mm — sorgt für notwendige Festigkeit, um eine dauerhafte Verformung beim Fügen zu erreichen.
• Spezial geformte Bandkanten verringern das Risiko, den Schlauch beim Zusammenbauen zu schneiden oder zu beschädigen.
• Gewichtsparendes Design, was bei Anwendungen von Vorteil sein kann, bei denen das Gesamtgewicht relevant ist.

Technische Daten und Kompatibilität:

• Klemm-Durchmesserbereich: 29,9 mm (kleinst) bis 33,1 mm (größte). Dieses Intervall gibt die effektive Einsatzfähigkeit für Schläuche und Rohre innerhalb dieser Durchmesser an.
• Innere Ohrenbreite: 10 mm, relevant bei Bewertung des Platzbedarfs für das Klemmwerkzeug und Spannwerkzeug.
• Farbe: Silber (Stahl).
• Bezeichnungstyp: Stufenloses Hakenband (Stepless Ear Clamp, Typ 117).

Praxisvorteile des Designs:

• 360° stufenloses Design sorgt für gleichmäßige Abdichtung ohne Überlappung, was das Risiko von Leckagen bei Druckänderungen oder Vibrationen verringert.
• Schmaler Band und konzentrierte Kompression bedeuten eine bessere Abdichtung gegenüber weichen Materialien wie Gummi, ohne das Profil des Schlauchs übermäßig zu verformen.
• Visuelle Deformation des Ohrs bietet eine einfache Kontrollmöglichkeit nach dem Zusammenbau, nützlich bei Montage- und Servicearbeiten.

Praktische Hinweise für den Monteur:

• Die Klemme erfordert das richtige Werkzeug, um das Ohr präzise zu formen; der Einsatz eines geeigneten Klemmwerkzeugs gewährleistet gleichmäßigen Enddruck und minimiert das Risiko von Beschädigungen an der Klemme oder dem Schlauch.
• Überprüfen Sie stets die Kompatibilität des Schlauchmaterials mit dem Klemmdruck und dem Kantprofil, insbesondere bei weichen oder dünnen Schläuchen.
• Bei korro­siven Umgebungen oder häufiger Vibration empfiehlt es sich, die Oberflächenbehandlung zu verifizieren und gegebenenfalls eine korrosionsbeständige Variante zu wählen, falls erforderlich.

Identifikation: Das Produkt ist mit der MPN 467.15.33 und GTIN 11700845 gekennzeichnet. Es liegen keine Herstellerinformationen in den verfügbaren Daten vor; bei Bedarf an Herstellerpezifikationen oder Zertifikaten sollten diese beim Lieferanten angefragt werden.

Insgesamt ist diese stufenlose Typ-117-Klemme eine technisch einfache, aber effektive Wahl für Anwendungen, bei denen eine gleichmäßige, dauerhafte und visuell kontrollierbare Klemmung erforderlich ist.
