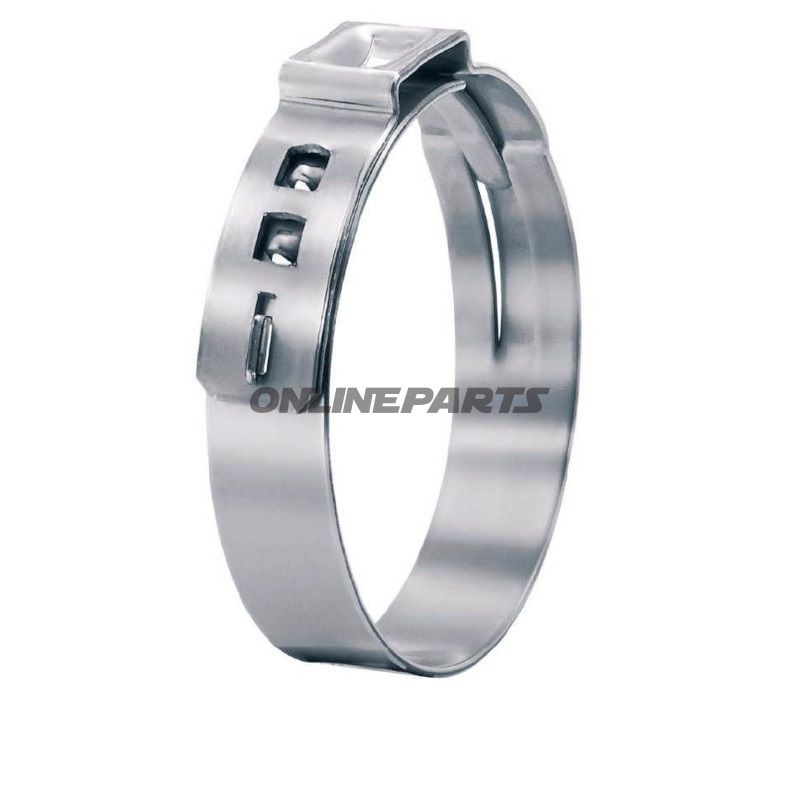

Stufenlos Ohr Klemme 31.6167Er

Schrittloser Öhrklemme für Schläuche und Rohre, Ø 28,4–31,6 mm (Typ 167)

Beschreibung
Diese schrittlose Öhrklemme (Typ 167, MPN 467.03.45, GTIN 16700040) ist für das dauerhafte Zusammenpressen flexibler Schläuche und Rohre in Anwendungen vorgesehen, bei denen gleichmäßiger, kontinuierlicher Klemmdruck und ein minimales Risiko der Beschädigung der Oberfläche entscheidend sind. Die Klemme verwendet eine ohrförmige Verformung, um eine Abdichtung zu erzeugen; die Verformung ist nach der Montage sichtbar kontrollierbar, damit der Mechaniker eine korrekte Verdrängung prüfen kann.

Funktion und Anwendung

• Schrittlosedes, 360°-Design ohne innere Stufen oder Überlappungen am inneren Umfang des Klemmbereichs, was eine gleichmäßige Druckverteilung um den Schlauch sicherstellt.
• Geeignet für den Einsatz an Kraftstoffschläuchen, Kühlerschläuchen, Vakuum- und Druckluftzuführungen sowie anderen flexiblen Medien, bei denen eine robuste permanente Klemmösung erforderlich ist.
• Nach der Montage sichtbar erzeugte Verformung des Kabelrohrs macht eine Prüfung im Werkstattbetrieb einfach.

Werkstoff und Bauweise

• Aus rostfreiem Stahl, Werkstoff Nr. 1.4301 (UNS S30400). Dieser Werkstoff bietet gute Korrosionsbeständigkeit in normalen Straßen- und Umweltbedingungen sowie ausreichend Festigkeit für dauerhafte Verdrängung.
• Schmale Bandform (7 mm Breite, 0,6 mm Dicke) konzentriert die Klemmkraft und reduziert Volumen und Gewicht im Vergleich zu breiteren Klemmen.
• Spezial geformte Bandkanten sind darauf ausgelegt, das Risiko von Schnitten oder Beschädigungen der Schlauhausoberfläche beim Verformen zu reduzieren.

Technische Daten

• Typ: Schrittløse Öhrklemme (Stepless Ear Clamp)
• Klemmbereich: 28,4 mm – 31,6 mm
• Bandbreite: 7,0 mm
• Bandstärke: 0,6 mm
• Innenseite des Ohrbreite: 10 mm
• Werkstoff: Rostfreier Stahl (1.4301 / UNS S30400)
• Farbe: Silber

Praktische Vorteile

• Gleichmäßige, 360°-Dichtung reduziert lokale Spannungsstellen und verbessert die Haltbarkeit der Dichtung.
• Sichtbare Verformung nach der Montage erleichtert die Prüfung, ob die Klemme korrekt ausgeführt wurde, ohne spezielles Messwerkzeug.
• Robustes rostfreies Material reduziert das Risiko korrosionsbedingter Ausfälle in typischen Betriebs- und Werkstattumgebungen.

Kompatibilität und Anwendungsbemerkungen

• Die Klemme ist für flexible Schläuche und Rohre innerhalb des angegebenen Durchmesserbereichs vorgesehen; wählen Sie die Größe basierend auf dem Außendurchmesser des Schlauchs unter Betriebsbedingungen (einschließlich eventueller Schrumpfung bei Temperatur).
• Montage mit Kunststoff- oder Metallwerkzeugen, die für Öhrklemmen geeignet sind; die Verformung sollte zur vollständigen Umformung des Ohres durchgeführt werden, um eine korrekte Kontrollanzeige zu gewährleisten.
• Vermeiden Sie wiederholte Ein- und Ausbauvorgänge; die Öhrklemme ist eine permanente Verdrängungstechnik und verliert ihre Funktion bei wiederholtem Öffnen.

Zusätzliche Information
Produktidentifikation: MPN 467.03.45, GTIN 16700040. Falls Sie Dokumentation bezüglich Materialzertifikat oder Korrosionsklassifizierung in speziellen Umgebungen benötigen, wird empfohlen, den Lieferanten direkt für zusätzliche technische Daten zu kontaktieren.
