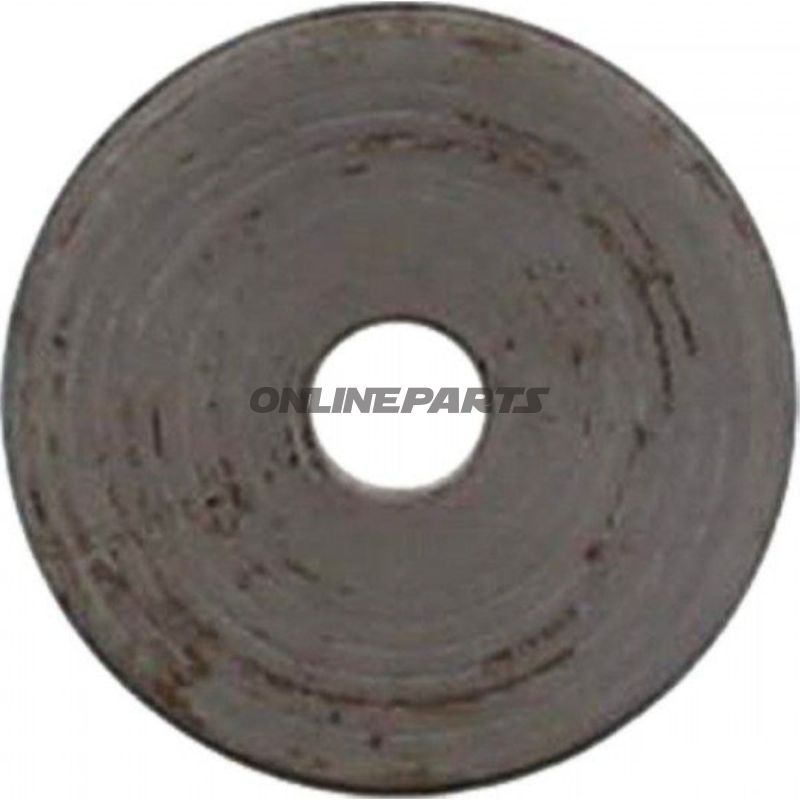

Stützplatte / Unterstützungsplatte Ø 29 mm für Ladevorrichtung (AC 50-2)

Produktbeschreibung: Diese Stützplatte (Stützscheibe) ist ein Original-Ersatzteil von AC Hydraulic für die Ladesystemeinheit Modell AC 50-2. Sie fungiert als tragende Kontaktfläche zwischen den inneren Komponenten des Hebearms und dem äußeren Stützpunkt, verteilt Druck und reduziert lokalen Verschleiß am Hebepunkt.

• Marke: AC Hydraulic (Originalteil)
• MPN: 652.04.95
• GTIN: 90 267 03

Funktion und Anwendung

Die Stützplatte ist so konzipiert, dass sie als Zwischen-Scheibe im Hebe-/Ladescheibensystem des AC 50-2 sitzt. Sie überträgt die Last vom Hebearm auf den Befestigungspunkt und sorgt für eine korrekte Lastverteilung, wodurch Punktdruck reduziert und eine Verformung benachbarter Teile verhindert wird. Hauptsächlich in Service- und Werkstattumgebungen verwendet, wo präzante Passform und Materialfestigkeit wichtig für einen sicheren Betrieb sind.

Werkstoffauswahl und Eigenschaften

Die Platte besteht aus Stahl, was hohe Zug- und Druckfestigkeit sowie Verschleißfestigkeit gegen mechanische Abnutzung bietet. Stahlmaterial eignet sich für Anwendungen mit wiederholten Belastungszyklen und gewährleistet eine lange Lebensdauer bei ordnungsgemäßer Wartung. Die Oberfläche kann serienmäßige Endbearbeitung aufweisen, die Korrosionsschutz in Standard-Werkstattumgebungen bietet; bei anspruchsvollen, korrosiven Umgebungen empfiehlt sich eine zusätzliche Oberflächenbehandlung.

Abmessungen und Passform

• Innendurchmesser (Øloch): 6 mm — passend zu Bolzen oder Achsen mit entsprechendem Durchmesser.
• Außendurchmesser: 29 mm — definiert die Kontaktfläche zum Hebepunkt.
• Höhe / Dicke: 6 mm — sorgt für korrekten Abstand und Tragfähigkeit in der Montagekonfiguration.

Kompatibilität

Angegeben für AC 50-2 Hebe-/Ladesystem. Als Original-AC Hydraulic-Produkt (MPN 652.04.95, GTIN 90 267 03) wurde es so gefertigt, dass es die Toleranzen und Montageanforderungen des Herstellers erfüllt. Beim Austausch wird empfohlen, den Zustand der benachbarten Komponenten (Schrauben, Unterlagen und Kontaktflächen) zu überprüfen, um eine korrekte Funktion nach der Montage sicherzustellen.

Technische Vorteile

• Original-Ersatzteil gewährleistet korrekte Passform und Toleranzen in AC Hydraulic-Systemen.
• Stahlkonstruktion bietet gute mechanische Haltbarkeit unter hohen Belastungen.
• Einfache Geometrie erleichtert Inspektion und Austausch bei Wartung.

Hinweise zur Montage und Verwendung

Überprüfen Sie, dass der Innendurchmesser mit dem Bolzen/Achse vor der Montage übereinstimmt. Reinigen Sie Kontaktflächen von Schmutz und Ablagerungen, um ungleichmäßige Belastungen zu vermeiden. Ersetzen Sie die Stützplatte bei starker Verformung oder schwerer Korrosion. Dieses Teil wird als einzelnes Bauelement geliefert, das als Ersatz in der AC 50-2 verwendet wird und nicht als Bulk-Verpackung.
