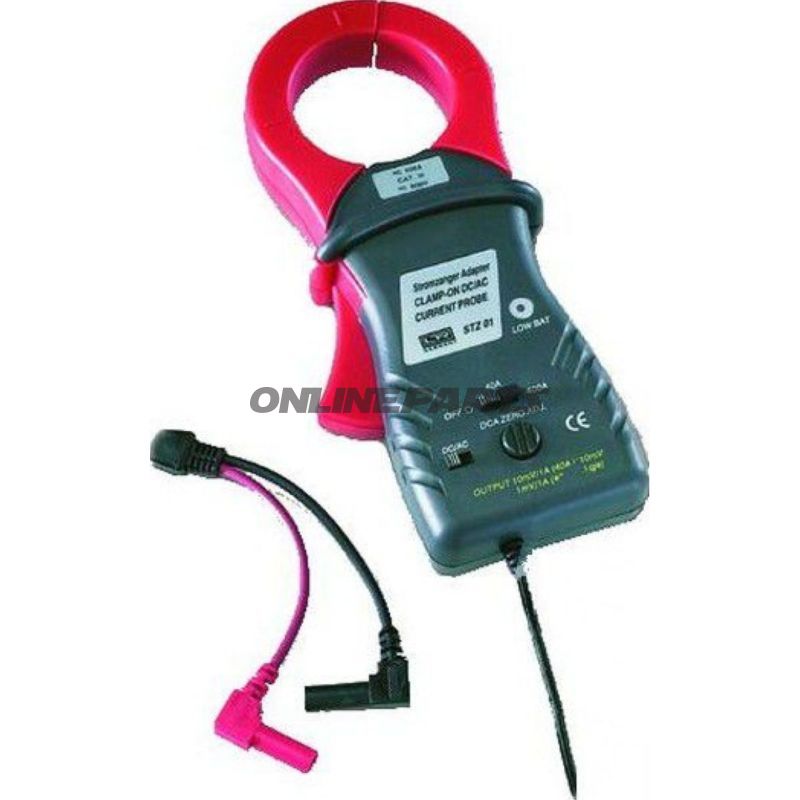

Stromzange 0–400 A für Multimeter – Messung von DC und AC
Produkt: Leitenberger Stromzange für Multimeter (MPN: 628.15.47, GTIN: 4251712713450). Diese Stromzange ist zum Messung von Gleich- (DC) und Wechselstrom (AC) bis zu 400 A in Leitern vorgesehen, bei denen der Leiterzugang möglich ist, ohne den Kreislauf zu unterbrechen.
Funktion und Anwendung
- Die Stromzange fungiert als Messsonde, die einen einzelnen Leiter umschließt und den Strom über magnetische Kopplung (Klemmprinzip) erfasst.
- Sie ist entwickelt, um an kompatible Multimeter angeschlossen zu werden, einschließlich Multitester MT 04, MT 07 und MT 701, über ein flexibles Verbindungsleitungskabel mit Standardstecker (rot/schwarz).
- Geeignet für Fehlersuche, Dokumentation und Kontrollmessungen an Motorkreisen, Ladesystemen und anderen elektrischen Anlagen in Fahrzeugen und Industriemaschinen.
Messbereiche und Leistung
- Messbereiche: 0–40 A und 40–400 A, die sowohl niedrige als auch hohe Ströme in einem praktischen Bereich abdecken.
- Öffnungsdurchmesser: Ø 52 mm – ermöglicht das Umschließen einzelner Leiter und kleiner Kabelbündel abhängig von der Anwendung.
Materialien und Aufbau
Das Klemmenspannwinkel und Gehäuse der Stromzange sind aus nicht leitendem, schlagfestem Kunststoff in Kombination mit einem magnetisch sensiblen Element im Klemmbereich gefertigt. Das Anschlusskabel ist flexibel und isoliert, mit farbcodierten Steckern (rot/schwarz) für eine sichere und eindeutige Verbindung zum Multimeter. Die Materialwahl priorisiert elektrische Isolation, mechanische Haltbarkeit und praktische Handhabung ohne übertriebene Behauptungen zu extrem langer Lebensdauer.
Lieferung und Zubehör
- 1 Stromzangenmessadapter (Leitenberger).
- 1 flexibles Verbindungsleitungskabel mit Steckern, rot/schwarz, ca. 1,60 m lang.
Kompatibilität und Anwendungshinweise
- Direkt ausgelegt für die Verwendung mit Multitester MT 04, MT 07 und MT 701, funktioniert aber oft auch mit anderen Multimetern, die denselben Steckertyp und Messprinzip akzeptieren. Prüfen Sie den Eingang des Multimeters und die Kabelverbindung vor dem Gebrauch.
- Bei Messungen hoher Ströme sicherstellen, dass der Leiter korrekt in den Klemmbereich positioniert ist, um Fehler zu minimieren und reproduzierbare Ergebnisse zu gewährleisten.
- Vermeiden Sie das Umschließen mehrerer Leiter zusammen, es sei denn, das Ziel ist die Messung der Summe der Ströme – dies führt zu ungenauen Ablesungen bei entgegengesetzten Strömen.
Sicherheit und Handhabung
- Verwenden Sie die Stromzange nur innerhalb der angegebenen Messgrenzen. Überschreiten Sie nicht 400 A, um Schäden oder ungenaue Messungen zu vermeiden.
- Überprüfen Sie vor jeder Messung, dass die Isolierung der Leiter und Stecker intakt ist und dass keine mechanischen Beschädigungen am Klemmbereich vorliegen.
Identifikation: Die Marke Leitenberger ist als Hersteller dieses Modells angegeben (MPN 628.15.47). GTIN 4251712713450 kann zur Lagerverwaltung und Prüfung beim Einkauf verwendet werden.
