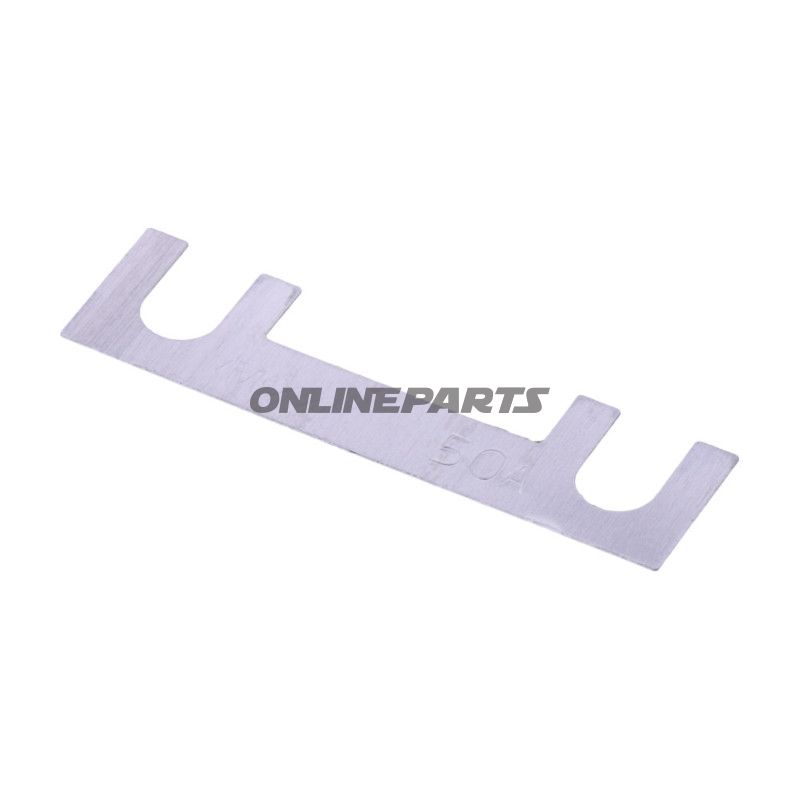

Sicherungsband 50 A (41 x 11 mm) für Schraubmontage — JMP (MPN: 149.00.80, GTIN: 4043981409680)
Produktübersicht: Diese Sicherungsband-Sicherung von JMP ist eine Schraub‑down (schraubengehaltene) Sicherung mit einer Nennstromstärke von 50 A, geeignet für Niederspannungsanwendungen bis 32 V. Sie erfüllt die Sicherungsfunktion, indem eine Metallbande bei Überlastung schmilzt, und ist für feste Montage mit M5‑Schrauben/Gewinde und einem Lochabstand von 30 mm konstruiert.
Funktion und Anwendung:
- Funktioniert als einfache mechanische Sicherung, bei der ein flaches Metallband den Stromkreis bei Überstrom unterbricht.
- Geeignet für Motortreiber, Ladekreise und andere elektrische Schaltungen an Motorrädern und leichten Fahrzeugen, wo Platz für Standard-Sicherungshalter begrenzt ist.
- Die Schraubmontage sorgt für eine stabile elektrische und mechanische Verbindung in vibrationsanfälligen Umgebungen.
Materialien und Konstruktion: Die Komponente wird mit korrosionsbeständigen Metallteilen hergestellt – u. a. zinkbeschichtete oder zinkhaltige Materialien im Halterteil – um Kontakt und Haltbarkeit in Außen- und motorisierten Umgebungen sicherzustellen. Der Lochdurchmesser von 5,5 mm und die Kompatibilität mit M5‑Schrauben wurden gewählt, um eine einfache Befestigung und zuverlässigen elektrischen Kontakt zu gewährleisten. Die Abmessungen 41 x 11 mm geben die flache Sicherungsbande physical Größe an, was bei der Passung in vorhandene Panels oder Halterlösungen relevant ist.
Technische Daten:
- Hersteller: JMP (MPN: 149.00.80, GTIN: 4043981409680)
- Typ: Schraub‑down / Streifen-Sicherung
- Abmessungen: 41 x 11 mm
- Bemessungsspannung: bis zu 32 V
- Bemessungsstrom: 50 A
- Lochabstand: 30 mm
- Lochdurchmesser: 5,5 mm (passt zu M5‑Schraube)
- Automatisch: Nein (Einweg-Sicherungsstreifen)
Kompatibilität und Montage: Die Strebesicherung ist für die Montage an Panel oder Sicherungsleisten mit einem Lochabstand von 30 mm ausgelegt. Montieren Sie, indem Sie eine M5-Schraube durch das Loch führen und die Sicherung an der Kontaktfläche festziehen. Aufgrund ihrer flachen Form eignet sie sich gut für enge Installationen sowie Anwendungen, bei denen Gewicht und Platz begrenzt sind. Überprüfen Sie immer die Platzverhältnisse und die Sicherungswert im bestehenden Stromkreis, bevor Sie austauschen.
Sicherheit und Wartung: Nach Auslösen der Sicherung muss die defekte Streifen ersetzt werden. Achten Sie auf das korrekte Anzugsdrehmoment für die M5-Verbindung, um schlechte Kontakte zu vermeiden. Da das Produkt für bis zu 32 V ausgelegt ist, sollte es nicht in Hochspannungs-Schaltungen verwendet werden. Die Zinkoberfläche bietet grundlegenden Korrosionsschutz; in besonders aggressiven Umgebungen sollten Montagepunkte regelmäßig inspiziert werden.
Hinweis zu Verpackung und Lieferumfang: Der Produktname erwähnt eine Packung mit 25 Stück – dies ist eine Angabe des Herstellers und kann je nach Händler variieren. Prüfen Sie bei der Bestellung, wie viele Einheiten in der konkreten Lieferung enthalten sind, falls dies für Ihre Anwendung relevant ist.
Referenzinformation: JMP Modell 149.00.80 (alternative Referenz 1490056) – GTIN 4043981409680.
