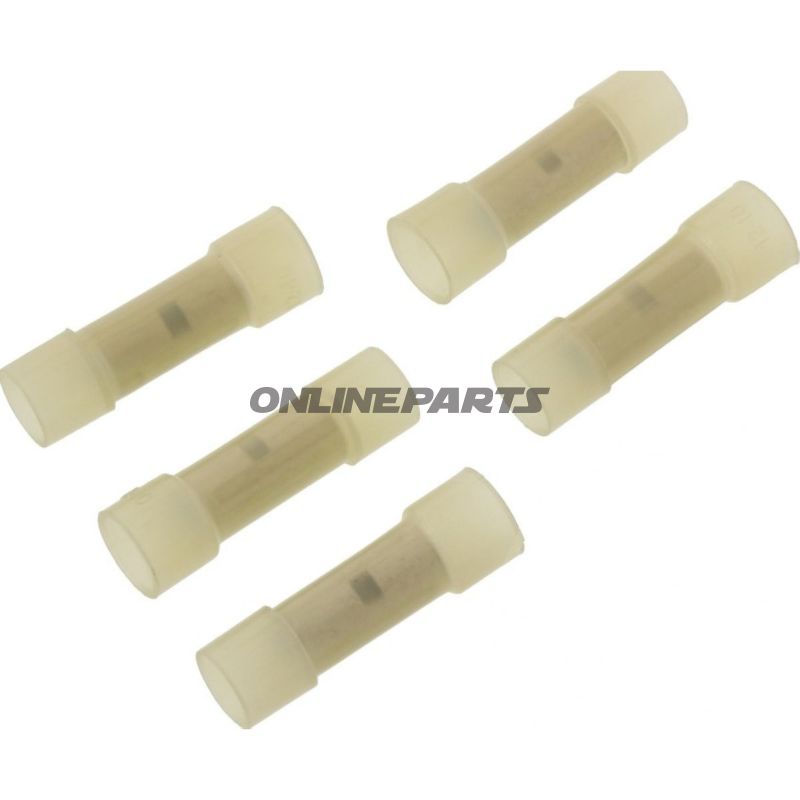

Stoßverbinder 4.0-6.0 Jmppackung 5 Stück

Stößverbindungen (Butt-Verbindungen) 4,0–6,0 mm² — JMP

Produkt: Stößverbindungen zum Verbinden von Leitern im Größenbereich 4,0–6,0 mm². Geliefert von der Marke JMP und identifiziert mit MPN 158.07.24 und GTIN 4043981278811.

Diese Stößverbindungen (Butt-Connectoren) sind dafür ausgelegt, zwei entmantelte Leiter in Reihe zu verbinden, wobei eine mechanische und elektrische Verbindung mit Isolierung erforderlich ist. Typischerweise verwendet in der Elektrik eines Motorrads, für Sensorverbindungen, Erdungsverbindungen oder Kabelfix, wenn Platz begrenzt ist und eine kompakte Baugruppe bevorzugt wird.

Funktion und Anwendung

• Verbindet zwei Leiter desselben Querschnittsbereichs (4,0–6,0 mm²), indem jeder Leiter in jeweils ein Ende des Verbindungselements eingeführt und vercrimpt wird, um mechanische Fixierung und elektrische Kontakt herzustellen.
• Isoliermaterial an der Außenseite sorgt für elektrische Trennung und schützt die Verbindung vor Kurzschlüssen zu nahegelegenen Metallteilen.
• Geeignet für Reparaturen und Austäusche im Fahrzeugkabelbaum sowie zur Anbindung zusätzlicher Ausrüstung, wo permanent gelötete Verbindungen nicht gewünscht oder praktikabel sind.

Materialien und Eigenschaften

• Kontaktmaterial: Metallischer Buschenkragen zum Crimpen vorgesehen. Nicht für gelötete Verbindungen vorgesehen (Schmiedeverbindungen sind nicht aufgebracht).
• Äußere Isolierung: Transparente/gelbe Isolationsmaterial schützt vor Kurzschluss und ermöglicht visuelle Kontrolle der korrekten Leiter-Einführung.
• Thermische Beständigkeit: Angegebene Temperaturbeständigkeit bis -105 °C (Hinweis: dies bezieht sich auf Kältebeständigkeit, nicht unbedingt auf maximale Betriebstemperatur bei kontinuierlicher Belastung).
• Isolierte Bauweise: Verhindert das Aussetzen der elektrischen Verbindung und reduziert das Risiko von Korrosion und mechanischem Verschleiß im Vergleich zu unisolierten Verbindungen.

Technische Daten

Type: Butt-Verbindungen (Stößverbindungen). Empfohlener Leiterquerschnitt: mind. 4,0 mm², max. 6,0 mm². Die Verbindungen sind isoliert und verfügen nicht über Schrumpf- bzw. Heißluftschrumpf oder gelötete Verbindung.

Die technischen Spezifikationen des Herstellers (JMP, MPN 158.07.24, GTIN 4043981278811) geben an, dass das Produkt für eine mechanische Crimp-Verbindung ohne interne Lötung hergestellt ist. Die transparente/gelbe Isolierung erleichtert die Kontrolle der korrekten Einführung und Crimp-Verbindung.

Kompatibilität und praktische Überlegungen

• Passen zu Leitern und Kabeln im Bereich 4,0–6,0 mm². Bei Arbeiten mit anderen Querschnitten geeignete Dimension wählen, um korrekten elektrischen Widerstand und mechanische Haltbarkeit sicherzustellen.
• Verwendung mit geeignetem Crimp-Werkzeug, um reproduzierbare und zuverlässig Verbindungen sicherzustellen. Falsches Crimpen kann zu erhöhtem Übergangswiderstand und Wärmeentwicklung führen.
• In Umgebungen mit starker Vibration ist eine korrekte Crimp-Technik und ggf. zusätzliche mechanische Unterstützung (z. B. Kabelbinder) zu empfehlen, um wiederholte Beanspruchung der Crimp-Verbindung zu vermeiden.

Hinweise

• Das Produkt wird von JMP unter MPN 158.07.24 geliefert. GTIN 4043981278811 kann zur eindeutigen Identifikation in Einkauf und Lagerverwaltung verwendet werden.
• Es gibt keine wärmeverformende Ummantelung an diesen Verbindungen, und sie sind nicht vorgelötet. Falls Wärmebeständigkeit im Betrieb oder zusätzliche Abdichtung gegen Feuchtigkeit erforderlich ist, sollte eine passende alternative Lösung oder Nachbearbeitung gewählt werden (z. B. Schrumpfband oder leitende Dichtung).

Wenden Sie sich an die technische Dokumentation des Herstellers oder den Lieferanten für Details zu Crimp-Ausrüstung, Materialzertifikaten und Anwendungsgrenzen bei hohen Strömen und Temperaturen.
