Stoßverbinder 4.0-6.0 Jmppackung 5 Stück

Stiftverbinder (Butt-Connector) 4,0–6,0 mm² für elektrische Verbindungen

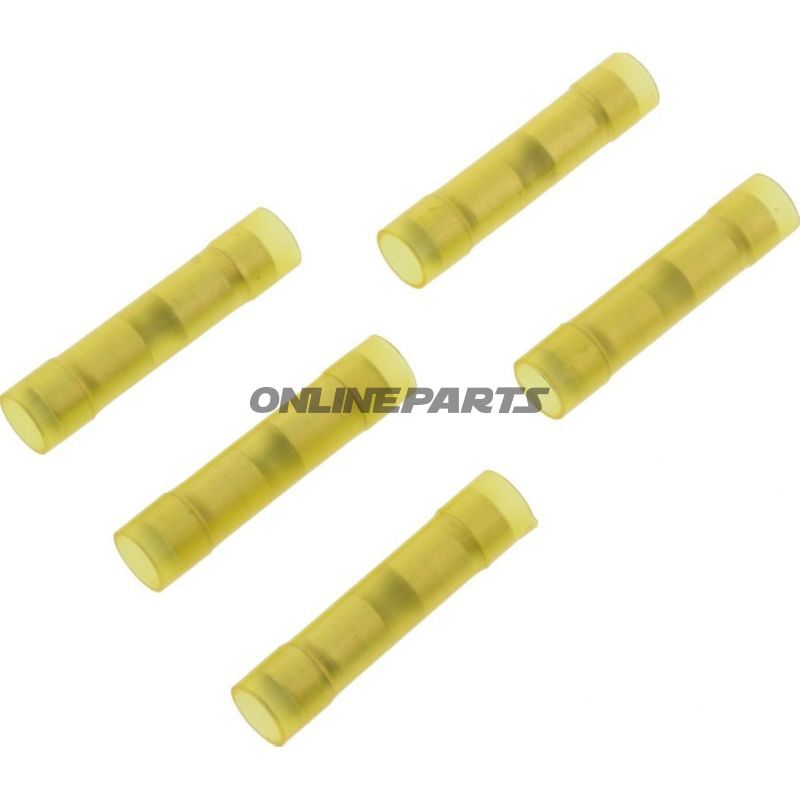

Produkt: JMP Stiftverbinder zum Verbinden von Leitern (MPN: 158.07.25, GTIN: 4043981278828). Diese isolierten Butt-Connectoren von JMP sind zum Einstecken und Verpressen von 4,0–6,0 mm² Kabelquerschnitt vorgesehen und werden in Packungen geliefert.

Funktion und Anwendung

• Die primäre Funktion der Stiftverbinder besteht darin, eine elektrische und mechanische Verbindung zwischen zwei entisolierten Leitern herzustellen, indem die Leiter gegenüberliegend in den Steckkragen eingefügt und die Verbindung mit geeignetem Werkzeug gecrimpt werden.
• Design ermöglicht direktes Zugangsfenster für die Leiter (durchsichtiger/ transparenter Teil) zur einfachen visuellen Prüfung der korrekten Einsetzung vor dem Vercrimpen.
• Geeignet für dauerhafte oder halbdauerhafte Installationen an Motorrädern, Fahrzeugen und im Maschinenraum, bei denen ein 4,0–6,0 mm² Querschnitt verwendet wird.

Materialauswahl und Eigenschaften

• Isolierung: Kunststoffmaterial um den Kontaktauslass herum für elektrische Isolation und mechanischen Schutz.
• Kontaktmaterial: Metall-Einsatz zum Verpressen (nicht gelötet). Produktdaten zeigen, dass Verbindungen nicht gelötet sind.
• Temperaturbeständigkeit: Angegeben bis −105 °C, was niedrige Temperaturen abdeckt; stets die Gesamtzusammensetzung der Installation bei hohen Betriebstemperaturen berücksichtigen.
• Farbe: Gelb — typischerweise verwendet, um das aktuelle Querschnittsbereich in standardfarblich kodierten Steckern anzuzeigen.

Technische Daten (Übersicht)

Praktische Montagehinweise

• Verwenden Sie passende Verpresswerkzeuge, dimensioniert für 4,0–6,0 mm², um mechanisch und elektrisch korrekte Verbindungen zu erreichen.
• Stellen Sie sicher, die Leiter auf die geeignete Länge abzuisolieren, damit der Metall-Einsatz die Leiter vollständig umfasst, bevor verpresst wird.
• Durchsichtiger Inspect-Bereich ermöglicht visuelle Prüfung der korrekten Einsetzung vor dem Vercrimpen; nach dem Vercrimpen erneut prüfen auf mechanische Stabilität.
• In Motorrädern und in exponierten Umgebungen sollte zusätzliche Vibrations- und Feuchtigkeitsschutz in Betracht gezogen werden, z.B. ordnungsgemäße Abdichtung oder zusätzliche Isolierung, wenn die Installation Wasser oder Salz ausgesetzt ist.

Kompatibilität und Anwendungsgebiete

• Reinigt für Kabel mit Querschnitt 4,0–6,0 mm² — typischerweise in Hochstromkreisen für Lichtquellen, Motorstarts, Regler und Leistungsverteilpunkte an Motorrädern und kleinen Fahrzeugen verwendet.
• Empfohlen für Anwendungen, bei denen eine Verpressverbindung geeignet ist; nicht dafür gedacht, geschweißte oder gelötete Verbindungen in Anwendungen zu ersetzen, die solche Verbindungen erfordern.

Produktidentifikation

• Marke: JMP — Herstellername kennzeichnet Komponentenserie und Kompatibilitätsstandards.
• MPN: 158.07.25
• GTIN: 4043981278828

Diese Beschreibung deckt die Funktion, Materialauswahl und relevante technische Eigenschaften des Produkts ab, damit Mechaniker und erfahrene Motorradfahrer die Anwendbarkeit und Montageanforderungen am elektrischen System des Fahrzeugs einschätzen können.
