Stoßverbinder 4.0-6.0 Jmp Packung 25 Stück Alternative: 1580719

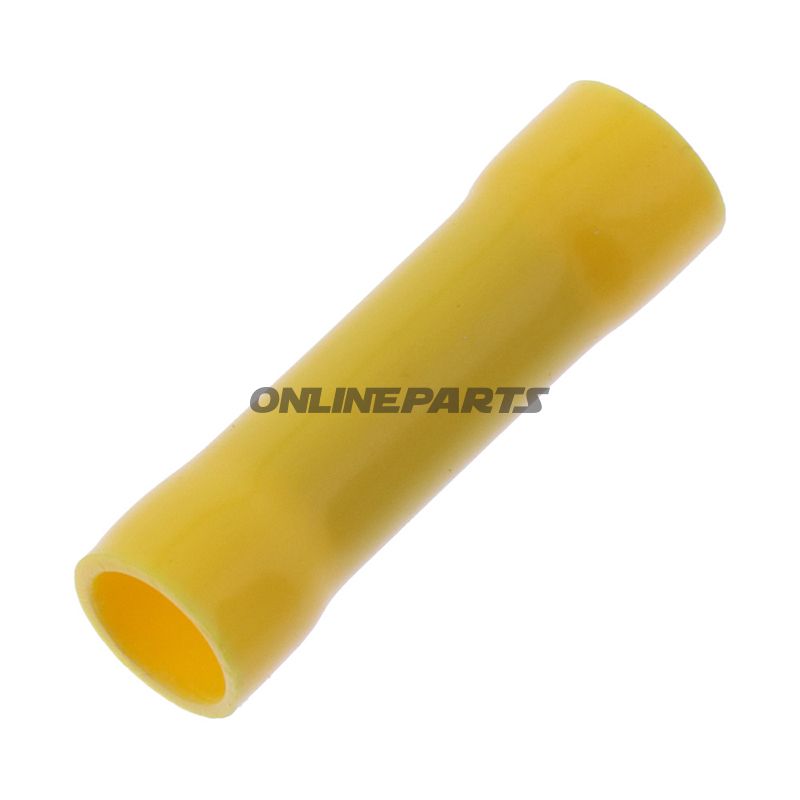

Isolierte Stopfbuchsen (Butt-Connector) 4,0–6,0 mm² für elektrische Verbindungen

Produkt: Isolierte Stößverbindungen von JMP (MPN 158.08.47, GTIN 4043981349917). Diese zylindrischen Stopfbuchsen sind dafür vorgesehen, zwei Leiter mit einem Querschnitt im Bereich 4,0–6,0 mm² mittels einer inneren Crimpverbindung zu verbinden.

Funktion und Anwendung

Eine Stößverbindung (Butt-Connector) schafft eine elektrische und mechanische Verbindung zwischen zwei Leitern in einer linearen Verlängerung. Das Produkt wird typischerweise bei Reparaturen, Umlaufungen oder Montagearbeiten an Motorrädern, Rollern und kleineren Fahrzeugen verwendet, bei denen der verfügbare Platz begrenzt ist und eine durchgehende Leitung nötig ist. Die isolierte Bauform reduziert das Risiko einer Kurzschlussbildung zu angrenzenden Metallteilen.

Materialien und Bauweise

• Leitungsverbindung: Innere Kontaktbuchse ausgeführt zum Crimpen von Kupfer- oder Kupferkernleitungen (nicht gelötet).
• Isolierung: Gelbe Kunststoff-/Isolationshülse, die den Crimpbereich deckt und elektrische Isolation sowie visuelle Identifikation des Querschnittsbereichs ermöglicht.
• Temperaturbeständigkeit: Angegeben bis -125 °C (in technischen Daten angegeben); dies kennzeichnet den niedrigen Temperaturbereich des Materials, nicht die Belastungsgrenzen bei hohen Temperaturen.

Technische Eigenschaften

• Querschnitt: 4,0–6,0 mm² (geeignet für Standardkabeltypen innerhalb dieses Bereichs).
• Typ: Butt-Connector, isoliert.
• Schweissen/Löten: Nicht verwendet – die Verbindung wird durch Crimpen hergestellt.
• Wärmeschrumpfung: Keine integrierte Wärmeschrumpfung.

Praktische Vorteile in der Werkstatt

• Einfache und schnelle Montage mit geeignetem Crimpzange für 4,0–6,0 mm²-Terminals.
• Gelbe Isolierung erleichtert die schnelle Identifikation des Querschnitts bei Kabelverlegungen.
• Geeignet für elektrische Reparaturen und Kabelverbindungen, bei denen mechanische Stabilität und elektrische Isolation erforderlich sind.

Kompatibilität und Benutzeranleitung

Passend für Standard Kupferleiter im Bereich 4,0–6,0 mm². Verwenden Sie eine korrekt dimensionierte Crimpzange und überprüfen Sie nach dem Crimpen, ob Biegung und Zugfestigkeitsprüfung eine zufriedenstellende mechanische Halterung zeigen. Da das Produkt keine Wärmeschrumpfung oder Lötverbindungen enthält, sollten zusätzlichen Schutz gegen Feuchtigkeit oder Vibrationen bei exponierten Installationen in Erwägung gezogen werden.

Identifikation

Marke: JMP. Modell/Teilenummer (MPN): 158.08.47. GTIN: 4043981349917. Diese Referenzen können beim Einkauf oder bei der Suche nach technischer Dokumentation und Kompatibilitätsinformationen verwendet werden.

Hinweise

Informationen stammen aus den technischen Daten des Lieferanten. Die Temperaturangabe wird in den verfügbaren Daten als -125 °C angegeben; beurteilen Sie die Anwendung im Hinblick auf maximale Betriebstemperatur und mechanische Belastungen in Ihrem konkreten Projekt.
