Unisolierte Butt-Verbindung für Kabelquerschnitte bis 38,0 mm²

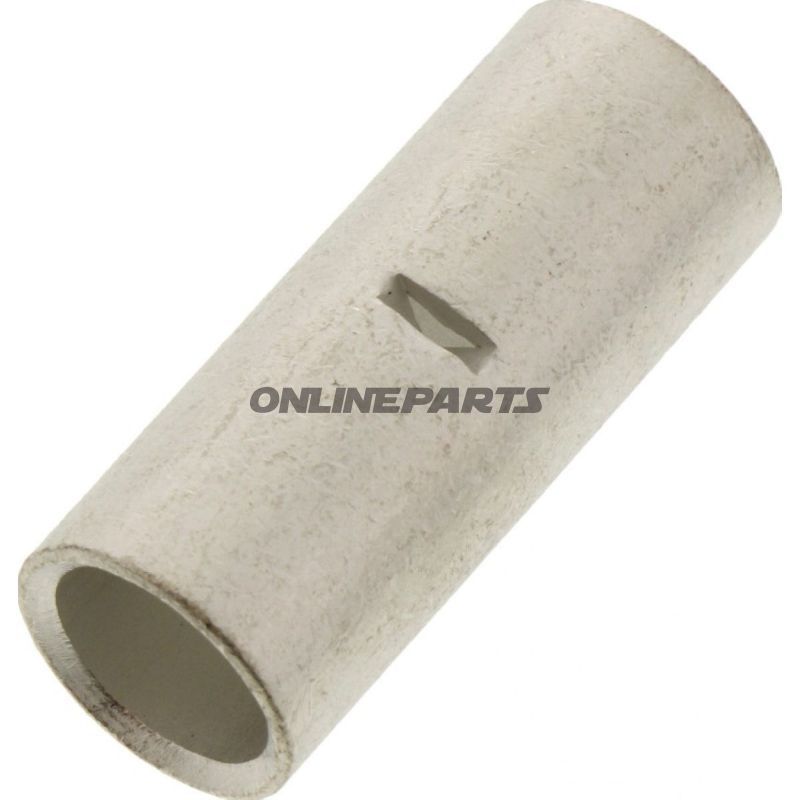

Produkt: Stossverbindung 38.0 von JMP (MPN: 158.07.18, GTIN: 4043981278750) ist eine unisolierte Butt-Verbindung, die für das direkte Verpressen von Leitern bis 38,0 mm² ausgelegt ist. Die Beschreibung richtet sich an Mechaniker und Motorradfahrer, die eine robuste elektrische Verbindung ohne Isoliermaterial oder Schrumpfschläuche suchen.
Funktion und Anwendung
Diese Butt-Verbindung funktioniert, indem zwei abgetrenn te Leiterenden in jeweils eine Seite der Steckverbindung eingeführt und mechanisch durch Verpressen oder Pressen mit geeignetem Werkzeug verbunden werden. Das Design ist einfach und dimensioniert, um einen niedrigen und stabilen Kontaktwiderstand bei korrekter Handhabung sicherzustellen. Das Produkt eignet sich für Installationen, bei denen anschließend eine äußere Isolierung verwendet wird oder bei Platz- und Temperaturbedingungen unisolierte Verbindungen bevorzugt werden.
Materialauswahl und Eigenschaften
- Material: Der leitende Teil besteht aus einem metallischen Material mit gutem elektrischen Leitvermögen und mechanischer Festigkeit (typischerweise Kupferlegierung oder kupferkaschierte Nikkelplatten je nach Spezifikation des Herstellers). Die Materialwahl sorgt für niedrigen Kontaktwiderstand und Beständigkeit gegen mechanische Belastung.
- Oberflächenbehandlung: Oft Oberflächenbehandelt, um Korrosionsbeständigkeit und Kontakteigenschaften zu verbessern; dies unterstützt langlebige Verbindungen in Standardfahrzeug- und Maschinenumgebungen.
- Unisolierte Bauweise: Es gibt keine Kunststoff- oder Gummischutzisolierung integriert. Das bedeutet, dass die Verbindung nach dem Einbau zusätzlich isoliert werden muss, wenn sie gegen Kurzschluss oder Feuchtigkeit geschützt werden soll.
- Schweißen/Löten: Die Steckverbindung ist nicht verlötet, und es gibt keine interne Lötverbindung. Die Verbindung erfolgt durch mechanisches Verpressen oder geeignetes Presserwerkzeug.
Technische Details
| Technische Daten |
|---|
| Typ | Butt-Verbindung (unisoliert) |
| Max. Kabelquerschnitt | 38,0 mm² |
| Lötverbindungen | Nein |
| Isoliert | Nein |
| Schrumpfschlauch / Wärmeband | Nein |
Kompatibilität und Montage
Die Butt-Verbindung ist für Leiter bis 38,0 mm² ausgelegt und passt zu Standard-Schrumpf- oder Pressewerkzeugen, wie sie von Automobil- und Motorrad-Elektrikern sowie in industriellen Installationen verwendet werden. Da die Verbindung unisoliert ist, wird empfohlen, nach der Montage physischen und elektrischen Schutz sicherzustellen — z. B. mit Schrumpfschlauch, Kabelkanälen oder korrekt platziertem Klebeband, abhängig vom Anwendungsbereich.
Vorteile in der Praxis
- Einfache und zuverlässige elektrische Verbindung bei korrekter Verpressung.
- Niedriger Kontaktwiderstand bei korrekter Montage aufgrund der metallischen Kontaktfläche.
- Eignet für Anwendungen, bei denen anschließend externe Isolation verwendet wird oder wo Platz/Temperatur eine integrierte Isolation verhindern.
Herstellerangaben
Das Produkt stammt von JMP (MPN 158.07.18). GTIN 4043981278750 kann zur eindeutigen Identifikation in Einkaufssystemen und Ersatzteillisten verwendet werden.
Hinweise für den Benutzer
Stellen Sie sicher, dass der Kabelquerschnitt korrekt gewählt wird, und verwenden Sie geeignetes Verpress- oder Presserwerkzeug. Da die Verbindung unisoliert und ohne interne Lötverbindung ist, muss die elektrische und mechanische Nachbearbeitung auf die konkrete Installation abgestimmt werden, um Langzeithaltbarkeit und Sicherheit zu gewährleisten.
