Hitzeschrumpfende Stoßverbinder (Stumpfverbinder) für Leiter 1,5–2,5 mm² — JMP

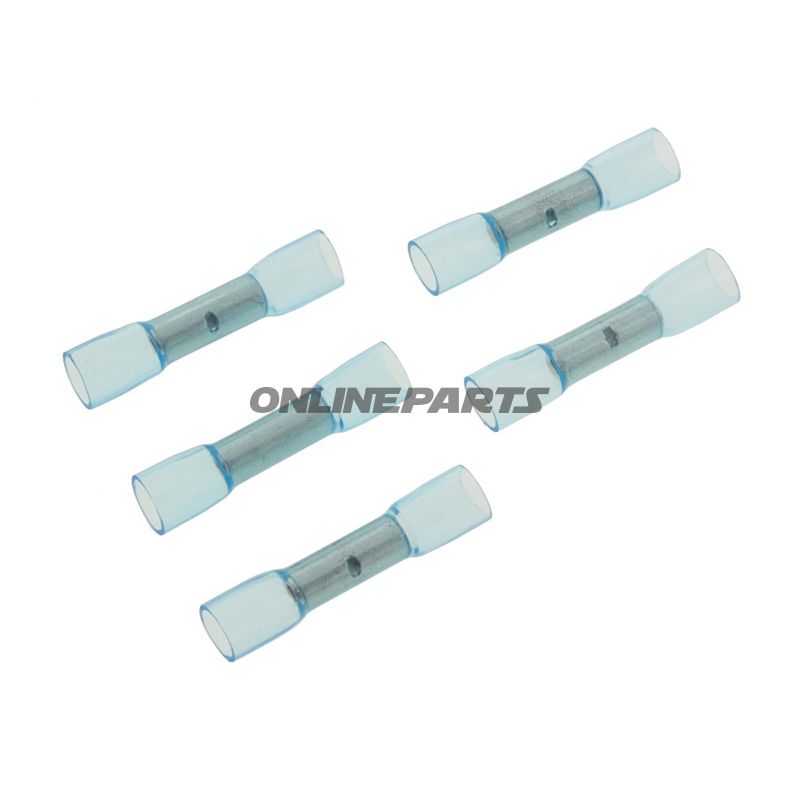

Produkt: JMP hitze schrumpfende Stoßverbinder für elektrische Verbindungen zwischen einzelnen Leitern. Das Produkt wird mit MPN 158.07.06 und GTIN 4043981278644 markiert und wird von der Marke JMP geliefert.
Diese Stoßverbinder sind dafür ausgelegt, zwei abgeschnittene Enden flexibler oder starrer Leiter mit einem Querschnitt von 1,5–2,5 mm² zu verbinden. Die Verbindung erfolgt in einer durchgehenden „Butt“ (Stoß) Konfiguration, bei der die Leiter von beiden Seiten eingeführt und fixiert werden, woraufhin die äußere Schrumpfhülse erhitzt wird, um eine kompakte, mechanisch und umweltmäßig verbesserte Verbindung zu erzeugen.
- Funktion: Erzeugt einen elektrischen Kontakt zwischen zwei Leitern, während die hitzeaktivierte Schrumpfhülse das Risiko von Feuchtigkeitsinfiltration und mechanischem Verschleiß reduziert. Typischerweise verwendet in Kabelbauten, Reparaturen und Austausch von Motorrädern, Rollern und anderem kleinem Fahrzeugzubehör.
- Materialien und Aufbau: Leitender Bestandteil: metallischer Legierungskontaktbereich (niet gelötet). Äußere Hülle: hitze schrumpfendes Polymer mit innerem Klebstreifen, der beim Erhitzen schmilzt und über die Isolierung des Kabels abdichtet. Farbe: Blau (visuelle Identifikation des Querschnitts).
- Isolierung und Abdichtung: Die Hülle ist isoliert und enthält Klebstoff, der beim Schrumpfen eine feuchtigkeits- und vibrationsbeständige Abdichtung um den Übergang bildet.
- Temperaturebeständigkeit: Angegebene Temperaturbeständigkeit bis zu -125 °C für das Material, was Eigenschaften bei niedrigen Temperaturen anzeigt — beachten Sie die übrigen Betriebsgrenzen und Installationsbedingungen der Komponente.
- Technische Eigenschaften: Geeignet für Querschnitte 1,5–2,5 mm², nicht gelötete Innenkontaktstelle, isoliert und wärme schrumpfbar.
Anwendungshinweise für Mechaniker und Motorradeigner
- Bereiten Sie die Enden mit korrekter Isolationsentfernung vor, ohne die Leiter zu beschädigen. Stellen Sie sicher, dass beim Crimpen ausreichender Kontaktdruck vor dem Schrumpfen vorhanden ist, falls eine Crimpverbindung verwendet wird.
- Verwenden Sie einen Heißluftföhn mit gleichmäßiger Wärme, um sowohl das Schrumpfen als auch das Schmelzen des inneren Klebstoffs zu aktivieren. Vermeiden Sie direkte offenes Feuer in der Nähe von Kunststoffmaterialien und empfindlichen Bauteilen.
- Überprüfen Sie die elektrische Kontinuität nach dem Schrumpfen sowie die mechanische Befestigung, um eine vibrationsfeste Verbindung sicherzustellen.
- Nicht geeignet, wenn eine gelötete Verbindung in den Kontakten gefordert ist — diese Stoßverbinder sind nicht gelötet.
Kompatibilität: Passt zu Standardkabeln im Bereich 1,5–2,5 mm² und kann sowohl in privaten als auch professionellen Reparaturfällen an Motorrädern und kleinen Maschinen verwendet werden, wo eine isolierte, wasserabweisende Stoßverbindung gewünscht wird.
Praktische Informationen: Die Produktbezeichnung in anderen Sprachen und Varianten kann als alternatives Artikel- oder Beschreibungskennzeichen erscheinen (z. B. Deutsch: Stoßverbinder 1.5–2.5 JMP, alternatives Referenz 1580874). MPN 158.07.06 und GTIN 4043981278644 können bei der Suche nach der genauen JMP-Variante verwendet werden.
Hinweis: Technische Daten in den Produktinformationen geben den maximalen und minimalen Querschnitt sowie die isolierte und wärme schrumpfbare Verbindung an. Es wird kein Anspruch auf mitgelötete Verbindung erhoben.
