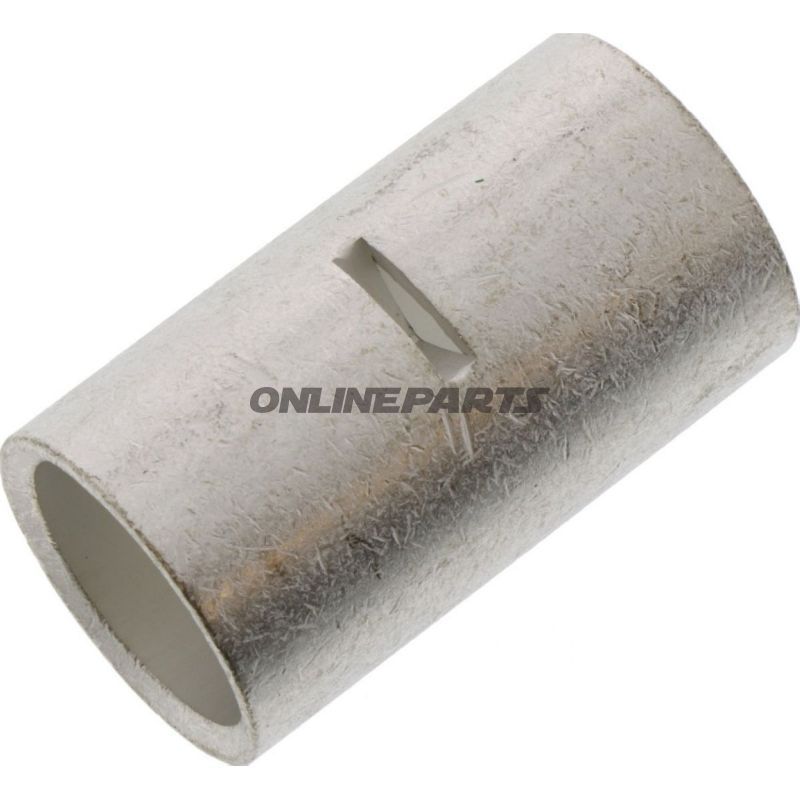

Stoßverbinder 100.0 Jmppackung 1 Stück

Isolierte Steckverbindung (Schaftverbindung) für Kabel bis zu 100 mm² — JMP

Diese isolierte Steckverbindung von JMP (MPN: 158.07.07, GTIN: 4043981278651) ist für die mechanische Verbindung von Leitern mit großen Querschnitten vorgesehen. Das Produkt bietet eine einfache, direkte Verbindung zwischen zwei Kabeln ohne isolierende Ummantelung oder Schrumpffunktion und ist geeignet dort, wo eine hochwertige elektrische Kontaktstelle und platzsparende Verbindung wichtiger sind als integrierte Isolierung oder Löten.

Funktion

• Verbindet zwei Leiter in einer geraden Linie (Schafverbindung), indem die Enden eingeführt und die Verbindung durch Klemmen oder Crimpen festgehalten wird, um guten elektrischen Kontakt zu erreichen.
• Kein internes Löten oder Schweißen — die Verbindung ist unisoliert und ohne Schrumpfung.
• Typischer Einsatz in Stromverteilungssystemen, Batterieverbindungen oder anderen Installationen, bei denen Kabel mit großen Querschnitten mechanisch und elektrisch verbunden werden müssen.

Material und Eigenschaften

• Unisoliertes Metallgehäuse — sorgt direkten Kontakt von Kupfer/modifiziertem Metall je nach Ausführung (prüfen Sie gegebenenfalls das tatsächliche Legierung des Produkts bei Bedarf an Korrosionsschutz).
• Auf Crimpen oder mechanischen Druck ausgelegt; Oberflächenbehandlung kann vorkommen, um die elektrische Leitfähigkeit zu verbessern und Oxidation zu verringern (siehe Herstellerdaten bei spezifischen Anforderungen).
• Kein integrierter Isolierschutz oder Wärmekrimpfung — bedeutet, dass die Installation oft eine nachträgliche Isolierung erfordert (z. B. Schrumpfschläuche oder Klebeband) in Anwendungen, in denen mechanischer Schutz oder elektrische Isolation nötig ist.

Technische Spezifikationen

Kompatibilität und Anwendungssituationen

• Geeignet z. B. für Stromkabel in Kraftfahrzeugen, Maschinen und festen Installationen, bei denen Kabelquerschnitte bis 100 mm² vorkommen.
• In Verbindung mit geeigneten Crimpwerkzeugen und ggf. Korrosionsschutz (z. B. passende Schrumpfschläuche oder isolierende Abdeckungen) verwenden, um eine langlebige elektrische Verbindung zu gewährleisten.
• Nicht geeignet, wenn integrierte Isolierung, Löten oder Wärmekrimpfen erforderlich ist — in solchen Fällen sollten alternative Bauteile gewählt werden.

Praktische Hinweise für Mechaniker

• Streifen der Leiter korrekt durchführen und sicherstellen, dass Kontaktflächen vor dem Crimpen sauber sind.
• Wählen Sie das richtige Crimpprofil und Werkzeug für 100 mm², um die notwendige mechanische Stabilität und geringe Übergangswiderstände zu erreichen.
• Nach der Montage visuelle und wenn möglich elektrische Prüfung der Verbindung durchführen, sowie geeignete mechanische/elektrische Nachbearbeitung zum Schutz vor Feuchtigkeit und Korrosion in Außeneinsätzen oder vibrierenden Umgebungen.

Das Produkt wird unter der Marke JMP vermarktet (MPN: 158.07.07). GTIN 4043981278651 folgt der Produktidentifikation und kann bei Beschaffung oder Abfrage in Ersatzteildatenbanken verwendet werden.
