Stoßverbinder 0.5-1.5 Jmppackung 5 Stück Alternative: 1580875

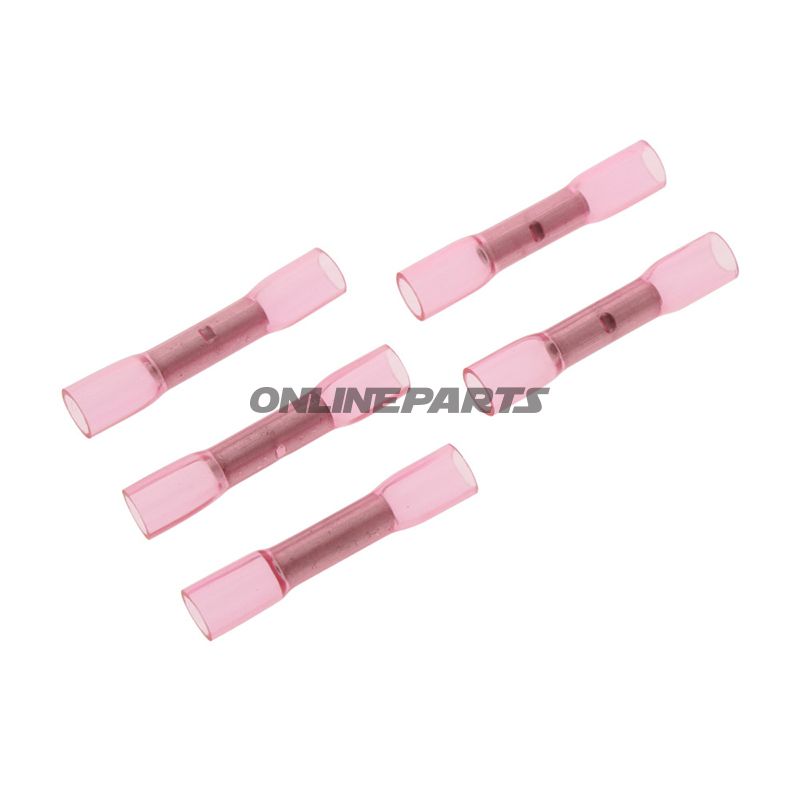

Vulkanisiertem Schrumpf-Stößverbindungsstecker (Butt Connector) für Leiter 0,5–1,5 mm²

Produkt: JMP Schrumpf-Stößverbindungsstecker in Rot. Diese Variante wird unter der Herstellerartikelnummer MPN 158.07.02 geführt und ist mit der GTIN 4043981278606 registriert. Die Marke JMP bezeichnet eine Serie elektrischer Verbindungsbauteile für Kraftfahrzeuge und Maschinen.

Funktion und Anwendung

• Der Stößverbindungsstecker ist ein sogenannter Butt Connector, der zum Verbinden von zwei abisolierten Leitern in Reihe vorgesehen ist; er ermöglicht eine lineare, mechanische und elektrische Verbindung ohne Verwendung von aufcrimpbaren Gehäusen.
• Der schrumpfende Außenmantel schmilzt sich bei Erwärmung um die Kabelisolierung herum ein und schafft eine dichte, mechanische Versiegelung gegen Feuchtigkeit und Vibrationen, was die Haltbarkeit in Motorrad- und Autoanwendungen erhöht.
• Typischer Einsatz bei Reparaturen von Verkabelungen, zum Anschluss zusätzlicher Ausrüstung oder beim Austausch beschädigter Kabelschuhe in vibrations- und feuchtigkeitsempfindlichen Umgebungen.

Materialwahl und Eigenschaften

• Innenkontaktmaterial: Kupferlegierung (typisch tin-beschichtet) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit.
• Außenmantel: Schrumpfbares Polymermaterial, das sich beim Erwärmen ausdehnt und eine enge Versiegelung um die Kabelisolierung bildet. Das Material ist gewählt wegen seiner Elastizität, mechanischen Festigkeit und Beständigkeit gegen Öle und gängige Chemikalien in Pkw-Umgebungen.
• Isolierung: Das Produkt ist isoliert, was das Kurzschlussthema reduziert und elektrische Isolation in der Verbindung sicherstellt.
• Temperaturbeständigkeit: angegeben bis -125 °C in den technischen Daten des Herstellers; dies kennzeichnet die Beständigkeit gegen niedrige Temperaturen, relevant bei Lagerung oder Betrieb in kalten Umgebungen. (Hinweis: Betriebstoleranzen bei hohen Temperaturen hängen von dem konkreten Polymer ab; siehe Installationsanleitung für die korrekte Schrumpftemperatur.)

Technische Daten (Zusammenfassung)

• Typ: Butt Connector (Schrumpfstößverbindung)
• Querschnitt: 0,5–1,5 mm²
• Date: Farbe: Rot (Hinweis auf Querschnittsklasse)
• Geschweißte/geladene Verbindungen: nicht geschweißt
• Isoliert: ja
• Schrumpfen: ja
• Temperaturbeständigkeit: angegeben bis -125 °C

Kompatibilität und Montage

• Dimensionsgerecht für Leiter im Bereich 0,5–1,5 mm²; die korrekte Wahl des Steckers entsprechend der Leiterdimension ist entscheidend für elektrische Kontinuität und mechanische Festigkeit.
• Montage erfordert korrekte Abdeckung der Leitung, Einführen in das Metallrohr und gleichmäßiges Schrumpfen mit geeigneter Wärmequelle (z. B. Heißluftpistole oder Schrumpfschlauch mit Wärmesystem). Überhitzung kann die Isolierung beschädigen; Unterhitzen sorgt nicht für eine vollständige Versiegelung.
• Nicht für direkte Montage ohne Schrumpfung vorgesehen; die Verbindung ist intern weder geschweißt noch gelötet.

Praktische Vorteile

• Dichte Versiegelung gegen Feuchtigkeit und Schmutz nach korrektem Schrumpfen, was die Haltbarkeit in vibrationsbelasteten Installationen erhöht.
• Rote Farbe erleichtert die schnelle Identifizierung der verwendeten Querschnittsklasse bei Fehlersuche und Wartung.
• Einfache Handhabung und schnelle Installation bei korrektem Werkzeug.

Identifikation

Das Produkt ist von JMP unter der MPN 158.07.02 und der GTIN 4043981278606 gekennzeichnet. Verwenden Sie diese Kennzahlen bei Bestellungen oder bei Anfragen zur Kompatibilität in Ersatzteilkatalogen.

Hinweise

• Die obigen Angaben basieren auf den technischen Daten des Herstellers. Bei besonderen Anforderungen an Widerstand, Stromführung oder Umgebungsbedingungen wird empfohlen, die applikationsspezifische Dokumentation oder das Materialzertifikat zu prüfen.
• Die Packangabe im Produktnamen ist eine Handelsbezeichnung; prüfen Sie die Stückzahl in der Bestellposition, um Missverständnisse beim Kauf zu vermeiden.
