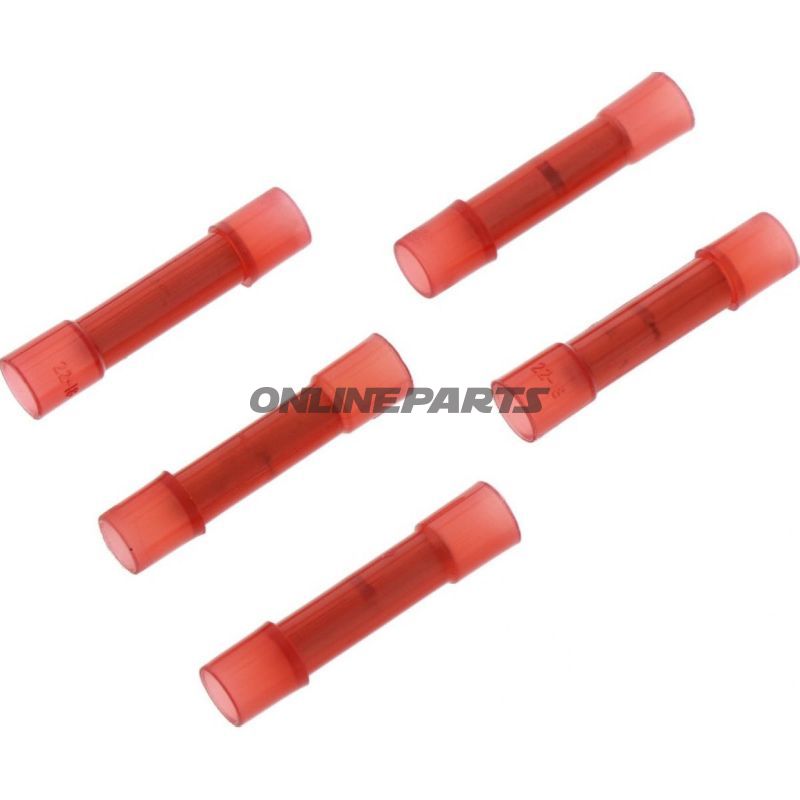

Stoßverbinder 0.5-1.5 Jmppackung 5 Stück

Stiftverbinder (Stiftkontakte) 0,5–1,5 mm², JMP – Packung mit 5

JMP Stiftverbinder mit der Artikelnummer (MPN) 158.07.00 und GTIN 4043981278583 sind für elektrische Verbindungen in Fahrzeugen und Maschinen vorgesehen, bei denen Leiterquerschnitte von 0,5 bis 1,5 mm² in Längsrichtung verbunden werden sollen. Das Produkt wird in einer Packung mit 5 Stück geliefert und ist für Anwendungen konzipiert, bei denen eine isolierte, mechanische und elektrische Kontinuität ohne Schrumpfschirm oder Löten gewünscht wird.

Funktion

• Die primäre Funktion der Stiftverbinder besteht darin, eine sichere lineare Verbindung zwischen zwei isolierten Leitern herzustellen, indem jeder Leiter in jedes Ende des Verbinders eingeführt und der Metallkern durch Pressen/Krimpen so verformt wird, dass elektrischer Kontakt und mechanische Befestigung gewährleistet sind.
• Sie sind nicht für das Löten vorgesehen; die Verbindung wird ausschließlich durch mechanische Crimpung erreicht.
• Die isolierte Ummantelung schützt vor Kurzschlüssen und bietet eine gewisse mechanische Entlastung gegen Vibrationen und Bewegungen.

Materialien und Eigenschaften

• Innerer Kontakt: Metallkerne geeignet zum Crimpen. Der Materialtyp ist so gewählt, dass gute elektrische Leitfähigkeit und Haltbarkeit bei wiederholten Vibrationen gewährleistet sind.
• Außenhülle: Rot gefärbte Isolierung, die die unterstützte Leiterquerschnittsgröße (0,5–1,5 mm²) kennzeichnet. Die Isolierung soll ein Aussetzen der Leiter verhindern und das Risiko eines Kurzschlusses reduzieren.
• Temperaturbeständigkeit: Angegeben mit −105 °C (Hinweis: Dies ist ein nomineller Wert und sollte im Verhältnis zur konkreten Anwendungsumgebung und eventueller Erwärmung durch nahegelegene Bauteile beurteilt werden).
• Geschweißte/Löte Verbindungen: Das Produkt ist nicht verstärkt mit Löten oder Schrumpfhaube; es gibt keine integrierte Wärmeverkleinerung.

Technische Daten (Übersicht)

• Typ: Butt Connector (Stiftverbinder)
• Querschnittbereich: 0,5–1,5 mm²
• Isoliert: Ja
• Löten/Schweißen: Nein
• Schrumpfschirm/Heat Shrink: Nein
• Temperaturbeständigkeit: −105 °C

Anwendung und Kompatibilität

• Geeignet für Standardleiter in Motorrädern, Autos, kleinen Maschinen und Elektrikinstallationen, bei denen der Querschnitt in dem angegebenen Bereich liegt.
• Wird typischerweise zusammen mit einem passenden Crimpwerkzeug für isolierte Butt Connectoren verwendet, um eine korrekte Verformung des Metallkerns und somit eine zuverlässige elektrische Verbindung sicherzustellen.
• Geeignet sowohl für starre als auch flexible Leiter im vom Hersteller angegebenen Querschnittsbereich.

Sicherheit und Montage

• Kabel korrekt ausrichten und das Abdecken der Leiterisolierung vermeiden. Die Leiter vollständig in den Verbindern einsetzen, bevor man crimpt.
• Wählen Sie den richtigen Crimpstempel für isolierte Butt Connectoren, um eine schädliche Verformung oder unzureichenden Kontakt zu vermeiden.
• Nach dem Crimpen visuelle Prüfung und ggf. Zugtest zur Verifizierung der mechanischen Festhaftung.

Marke und Identifikation

Der Hersteller JMP ist in den Produkthinweisen angegeben, und die spezifische Variante ist durch MPN 158.07.00 identifiziert. GTIN 4043981278583 kann zur eindeutigen Produktidentifikation beim Einkauf oder der Bestandsführung verwendet werden.

Wenden Sie sich für weitere elektrische Spezifikationen oder Zertifizierungsinformationen an das technische Datenblatt des Herstellers oder des Lieferanten, falls die Anwendung besondere Umwelt- oder Sicherheitsgenehmigungen erfordert.
