Stoßverbinder 0.5-1.5 Jmppackung 5 Stück

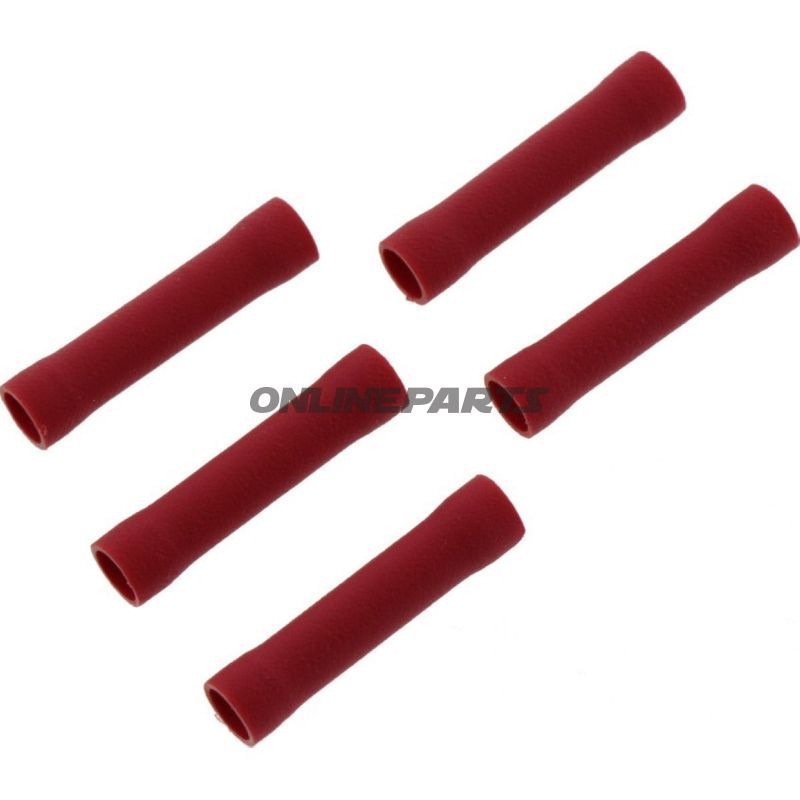

Stiftverbinder (Butt-Connectors) 0,5–1,5 mm² – JMP, Rot

Diese Packung enthält isolierte Stiftverbinder von JMP (MPN: 158.06.62, GTIN: 4043981278576), vorgesehen zum Verbinden von Leitern mit Querschnitten zwischen 0,5 und 1,5 mm². Das Produkt ist entwickelt für Arbeiten an Fahrzeugen und elektrischen Systemen, bei denen eine kompakte mechanische Verbindung ohne Löten gewünscht wird.

Funktion und Einsatz

• Zweck: Zwei Querdrähte in Serie durch Einführen jeder Leitung in jeweils ein Ende des Verbinder und Crimpen, um elektrischen und mechanischen Kontakt zu erreichen.
• Anwendungsbereiche: Auto- und Motorradinstallationen, Reparatur von Leitungsnetzen, Prototyping und Wartung, wo der Platz begrenzt ist und Wärmebehandlung (Löten) nicht gewünscht oder möglich ist.
• Beschränkungen: Nicht geeignet, korrekte fabrikatspezifische Steckverbinder in kritischen Systemen ohne zusätzliche Sicherung zu ersetzen; nicht gelötet und ohne Schrumpfschläuche oder interne hitzebeständige Beschichtung.

Material und Konstruktion

• Kontaktmaterial: Metall-Einsatz, ausgelegt für Crimp-Verbindung, dimensioniert für 0,5–1,5 mm² Leiter, um eine geeignete Kontaktfläche und Stromführung sicherzustellen.
• Isolierung: Kunststoff/isolation Hülle in roter Farbe, die das verwendete Leiterquerschnittsbereich markiert (0,5–1,5 mm²). Die Isolierung ist ausgelegt, um elektrische Isolation und einen gewissen mechanischen Schutz zu bieten.
• Temperaturbeständigkeit: Angegeben geringe Temperaturbeständigkeit bis -75 °C, was die Fähigkeit des Materials anzeigt, niedrige Temperaturen ohne Sprödigkeit zu tolerieren. Es gibt keine Angabe über die maximale Temperatur im Dauerbetrieb.

Technische Eigenschaften

Die wichtigsten technischen Parameter, die vom Hersteller JMP geliefert werden, umfassen:

• Typ: Butt-Verbinder (Stiftverbinder)
• Querschnittbereich: 0,5–1,5 mm²
• Isoliert: Ja
• Geleitete/gelötete Verbindungen: Nein (Crimp-Verbindung wird erwartet)
• Hitzeschrumpfschläuche: Nein
• Temperaturbeständigkeit: -75 °C (angegeben als tiefe Temperaturgrenze)

Kompatibilität und praktische Hinweise

• Passen zu blanken Leitungen mit Querschnitt 0,5–1,5 mm²; verwenden Sie das passende Crimp-Werkzeug, um eine korrekte mechanische und elektrische Verbindung sicherzustellen.
• Die Farbcodierung (Rot) folgt gängiger Praxis zur Kennzeichnung des unterstützten Leiterquerschnitts, was die Identifikation bei Arbeiten in Kabelkanälen erleichtert.
• Da die Verbindung nicht gelötet ist und keine Wärme-Schrumpfschläuche enthält, sollten zusätzliche Schutzmaßnahmen in Vibrations-, Feuchtigkeits- oder chemisch belasteten Umgebungen getroffen werden (z. B. ordnungsgemäße Schrumpfung, Klebeband oder zusätzlicher Schutzrohr), falls die Anwendung dies erfordert.

Identifikation

Das Produkt wird unter der Marke JMP verkauft und mit der Hersteller-Teilenummer (MPN) 158.06.62 identifiziert. Der globale Warencode (GTIN) 4043981278576 ist mit diesem Artikel verknüpft und kann zur Lagerverwaltung oder Abfrage genutzt werden.

Montieranleitung (kurz)

• Strippen Sie den Draht auf geeignete Länge (an das Einsteckmaß der Verbindung anpassen).
• Schieben Sie jede Leitung in jeweils ein Ende des Stiftverbinders.
• Crimpen Sie mit einem geeigneten Crimp-Werkzeug für isolierte Butt-Connectoren, prüfen Sie mechanische Festigkeit und elektrische Kontinuität nach dem Crimpen.
• Bei Bedarf zusätzlichen Schutz gegen Vibration und Feuchtigkeit anwenden.

Hinweis: Die Informationen stammen aus den technischen Angaben des Herstellers für JMP-Stiftverbinder (MPN 158.06.62). Für spezifische Anforderungen an Stromführung und Temperaturen in Ihrer Applikation wird empfohlen, diese mit relevanten elektrischen Standards abzustimmen und in der konkreten Umgebung praktisch zu testen.
