Stoßverbinder 0.5-1.5 Jmp Packung 25 Stück Alternative: 1580702

Vulkanisierbare Stößverbindungen (0,5–1,5 mm²) für Kabelverbindungen

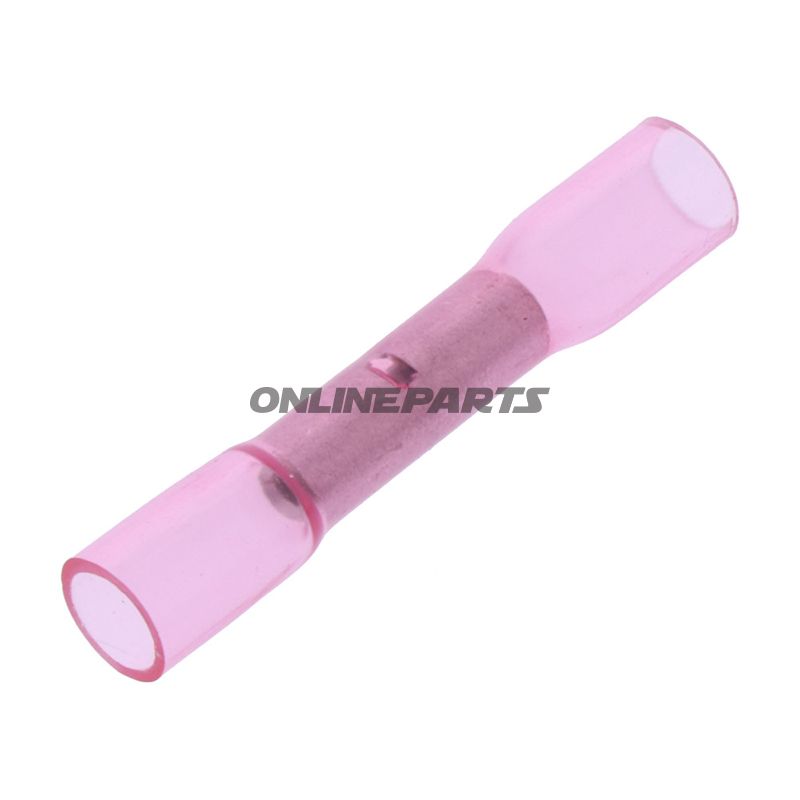

Produkt: JMP Wärmeschlauch-Stößverbinder für Kabelquerschnitte von 0,5–1,5 mm². Das Modell wird unter der Herstellerartikelnummer MPN 158.08.75 registriert und global als GTIN 4043981350197 geführt. Das Produkt wird von der Marke JMP geliefert und ist für sichere, isolierte Verbindungen in kleinen Leitungen konzipiert, typischerweise in Fahrzeugen und elektrischen Installationen, in denen Wasserdichtheit und mechanische Festigkeit gewünscht sind.

Funktion

• Der Stoßverbinder verbindet zwei entisolierten Leiterenden in einer Inline- (Butt-)Verbindung, sodass Strom ohne Schraubklemmen weitergeleitet werden kann.
• Die hitzeaktiverte Schrumpfschicht sorgt beim Erhitzen für eine feste Verbindung zwischen Leiter und Isolierung und vermindert das Eindringen von Feuchtigkeit und Korrosion in der Verbindung.
• Ausgelegt für berührungslose Lötinstallationen — in diesem Modell ist kein Lotpaste integriert.

Materialien und Eigenschaften

• Kupferbuchse oder ähnliches elektrisch leitendes Metall im Mittelpunkt (Kontaktbereich) für niedrigen Übergangswiderstand und zuverlässige Stromführung.
• Thermoplastische Schrumpfhülle/Schrumpfmaterial in roter Farbe, die sich beim Erhitzen zusammenzieht, um mechanische und Umwelt abdichtende Wirkung zu erzielen.
• Temperaturbeständigkeit angegeben bis –125 °C in den technischen Daten, was die Leistung des Materials bei niedrigen Temperaturen kennzeichnet; Kontrolle der maximalen Betriebstemperatur und Langzeitexposition wird in Anwendungen mit hohen Temperaturen empfohlen.
• Isoliertes Design: ja — bietet elektrische Isolation und mechanischen Schutz der Verbindung.

Technische Daten (Überblick)

• Typ: Butt-Verbindung (Stoßverbinder)
• Querschnittsbereich: 0,5–1,5 mm²
• Isoliert: Ja
• Wärmeschrumpfung: Ja
• Lötverbindung: Nein
• Temperaturbeständigkeit: –125 °C (angegeben)

Anwendung und Kompatibilität

• Geeignet für kleine multadrige und einphasige Leiter in Motorrad- und Autoinstallationen, Elektronik und allgemeinen elektrischen Reparaturen.
• Verwendung bei Reparaturen oder Umbauten von Verkabelungen, bei denen eine wasser- und vibrationsbeständige Verbindung erforderlich ist.
• Passt zu den angegebenen Leiterquerschnitten; zawsze die korrekte Größe entsprechend dem Kabeltyp wählen, um eine ordnungsgemäße Schrumpfung und elektrischen Kontakt zu erzielen.

Praktische Hinweise

• Schrumpflänge der Leiterenden auf die passende Länge entfernen, die Leiter in die Stödbüse einsetzen und den Schrumpfbereich gleichmäßig erhitzen (z. B. mit Gasbrenner oder Heißluftpistole), bis das Material schrumpft und fest sitzt.
• Überhitzung vermeiden, die die Isolierung oder umliegende Komponenten beschädigen könnte.
• Nach dem Abkühlen die Verbindung visuell und mechanisch auf korrekte Schrumpfung und elektrischen Kontakt prüfen.

Hinweis: Dieses Produkt wird in den Produktdaten als Packung zu 25 Stück in der Bezeichnung angegeben, aber Details zu Verpackung und Stückzahl beim Kauf können je nach Händler variieren. GTIN 4043981350197 und MPN 158.08.75 können zur sicheren Identifikation des Modells bei Bestellungen von JMP verwendet werden.
