Stoßverbinder 0.5-1.5 Jmp Packung 25 Stück Alternative: 1580661

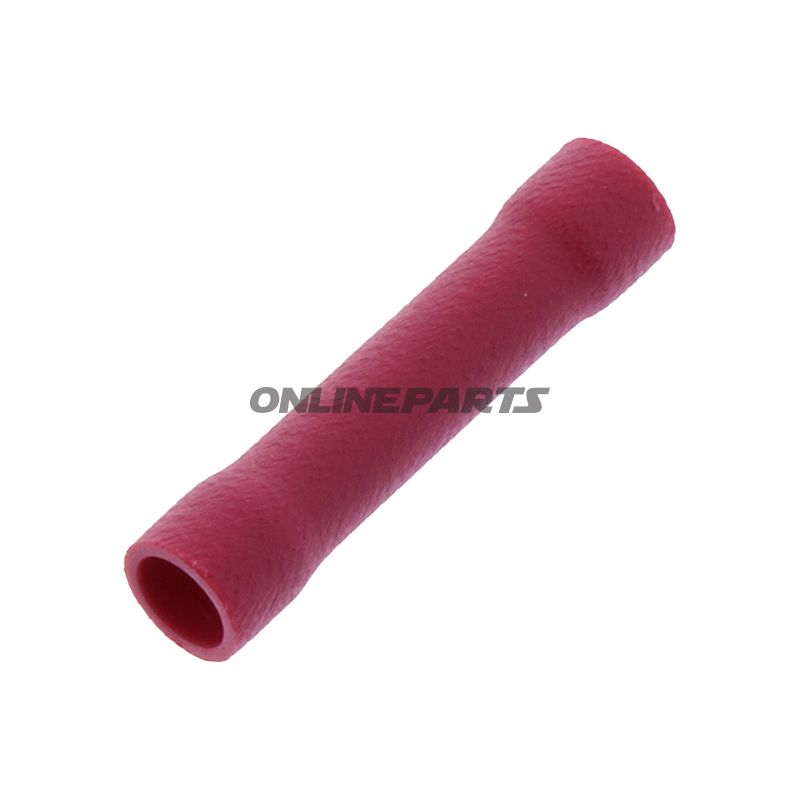

Stossverbindung (Butt-Verbindung) 0,5–1,5 mm² für elektrische Verbindungen

Diese Stossverbindung von JMP (GTIN: 4043981349573, MPN: 158.08.09) ist für das Verbinden von zwei Leitern mit einem Querschnitt zwischen 0,5 und 1,5 mm² vorgesehen. Das Produkt wird als isolierte Butt-Verbindung in roter Farbe hergestellt und ist für einfache, mechanische elektrische Verbindungen in Fahrzeugen und Maschinen konzipiert, bei denen Löten vermieden werden soll.

Funktion

• Zweck: Verbindung von zwei Kabelenden in einer geraden Verbindung ohne Löten.
• Anwendung: Typischerweise verwendet bei Reparaturen, Austauschs oder dauerhaften/halbdauerhaften Verbindungen in Motorrad-, Auto- oder Maschineninstallationen.
• Verbindungstyp: Butt-Verbindung – die Leiter werden von beiden Seiten eingesetzt und mechanisch zusammengecrimpt.

Materialien und Eigenschaften

• Umhüllung/Isolierung: Isolierte Ummantelung (rot), die elektrische Isolation bietet und einen gewissen mechanischen Schutz vor Kurzbelastung und Bewegungen ermöglicht.
• Kontaktmaterial: Metallschlauch im Inneren (typischerweise Kupferlegierung oder Ähnliches) der elektrischen Kontakt bei korrekter Crimp-Verbindung sicherstellt.
• Temperaturbeständigkeit: Angabe bis -75 °C für die Nutzbarkeit bei niedrigen Temperaturen.
• Kein Löten oder Schrumpfschlauch: Das Produkt ist nicht vorgesřltet und enthält kein Heizschrumpfschlauch; die Verbindung wird durch mechanisches Crimpen hergestellt.

Technische Daten

Wichtige Spezifikationen vom Lieferanten (JMP):

• Typ: Butt Connectors
• Querschnittbereich: 0,5–1,5 mm²
• Isoliert: Ja
• Geschweißte/gelötete Verbindungen: Nein
• Wärmeschrumpfung: Nein
• Temperaturbeständigkeit: bis -75 °C
• Farbe: Rot

Kompatibilität und Anwendungen

• Geeignet für flexible und feste Leiter mit dem angegebenen Querschnitt (0,5–1,5 mm²).
• Typischerweise in Niederspannungskreisen in Fahrzeugen, Beleuchtungsinstallationen und elektronischen Verbindungen verwendet, bei denen eine schnelle, mechanische Verbindung gewünscht ist.
• Nicht für Hochtemperaturumgebungen vorgesehen, in denen Wärmeverklebung oder Löten für zusätzlichen Dichtungsbedarf erforderlich ist.

Praktische Tipps zur Montage

• Bereiten Sie die Leiter durch Abisolieren der passenden Länge vor. Stellen Sie sicher, dass die Leiter sauber und frei von Oxidation sind.
• Führen Sie die Leiter von beiden Seiten ein, sodass die Leiterisolierung an der Kante des Endkappe anstößt, und crimpen Sie mittig über das Metallsleeve mit dem passenden Crimpwerkzeug für Butt Connectors.
• Überprüfen Sie mechanische und elektrische Kontinuität nach dem Crimpen. Vermeiden Sie Übercrimpen, das Sleeve oder die Isolierung beschädigen könnte.

Die Produkteeinheit wie beschrieben stammt von JMP (MPN 158.08.09) und ist unter GTIN 4043981349573 aufgeführt. Hinweis: Die Beschreibung gibt technische Eigenschaften und den korrekten Anwendungsbereich an; Packungsgrößen werden in der Regel vom Händler verwaltet, und die Stückzahl pro Verpackung sollte beim Kauf überprüft werden.
