Unisolierter Butt-Stick (0,5–1,5 mm²) zum Verbinden von Leitern

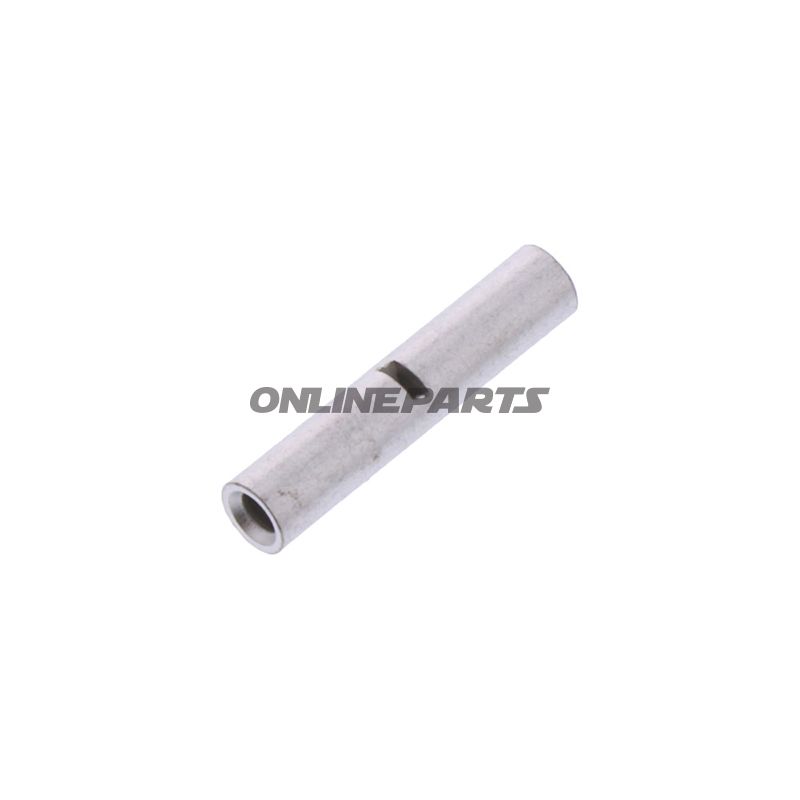

Produkt: Stoßverbindung in metallischer Ausführung von JMP (MPN: 158.08.84, GTIN: 4043981350289). Dies ist ein unisolierter Butt-Kontakt, der zum Verbinden von zwei Kabelenden mit Querschnitten im Bereich 0,5–1,5 mm² vorgesehen ist.
Der Butt-Stecker von JMP ist ein einfaches mechanisches Montagesystem, bei dem die beiden isolierten Leiterenden von jeweils einer Seite eingeführt werden und zusammengequetscht oder gekrimpt werden, um eine elektrische Verbindung herzustellen. Das Produkt wird ohne Lötung, ohne Isolierung und ohne Schrumpfschläuche geliefert, was es geeignet macht für Anwendungen, bei denen Platz, Temperatur oder nachfolgende Isolationslösungen gegen standardisierte isolierte Klemmen sprechen.
- Funktion: Verbindet zwei getrennte Leiter in Serie mittels einer Crimp- oder Klemmverbindung. Typisch verwendet bei Reparaturen, Leiterverbindungen in Kabelpritschen, Instrumentierung und im elektrischen System von Motorrädern, wo eine kompakte metallische Verbindung gewünscht ist.
- Material und Eigenschaften:
- Metallgehäuse des Leiters (typischerweise Kupferlegierung oder Kupfer mit Zinnbeschichtung) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit unter normalen Bedingungen.
- Unisolierte Ausführung bedeutet direkten Metall-zu-Metall-Kontakt; es ist mit nachträglicher Isolierung mit Schrumpfschlauch oder elastischem Klebeband in exponierten Installationen zu rechnen.
- Für Crimp-Verarbeitung ausgelegt — keine eingebaute Lötverbindung.
- Technische Daten:
- Typ: Butt-Kontakt / Stoßverbindung
- Querschnittbereich: 0,5–1,5 mm²
- Isoliert: Nein
- Lötet: Nein
- Schrumpfschlauch: Nein
- Kompatibilität und Anwendung: Passend für Leiter/Drähte im angegebenen Querschnitt. Wählen Sie den passenden Crimpzange und geeigneten Prozess, um mechanische Festigkeit und geringe Übergangswiderstände sicherzustellen. Nach der Montage sind mechanische und elektrische Kontrollen (Zugprobe und Messung) gemäß lokalen Praktiken durchzuführen.
Praktische Überlegungen: Da der Stecker unisoliert ist, muss das Risiko eines Kurzschlusses durch unzureichende Nachisolierung berücksichtigt werden. Bei Anwendungen im Motorradjereich, wo Vibrationen und Feuchtigkeit problematisch sein können, wird eine korrekte Schrumpfung und zusätzlicher Schutz gegen Korrosion empfohlen. Die JMP-Teilenummer 158.08.84 und der GTIN 4043981350289 können zur Identifizierung der genauen Variante bei Neubestellungen oder Anfragen nach Dokumentation verwendet werden.
Lieferanteninformationen: Die Marke JMP wird als Hersteller angegeben; MPN 158.08.84 ist die Artikelnummer des Herstellers. Geben Sie diese bei technischen Anfragen oder Kompatibilitätsprüfungen mit vorhandenen Kabeln und Terminalwerkzeugen an.
