Stoßverbinder 0.2-0.5 Jmppackung 5 Stück

Stiftverbinder (Butt Connectors) für Leiter 0,2–0,5 mm² — JMP

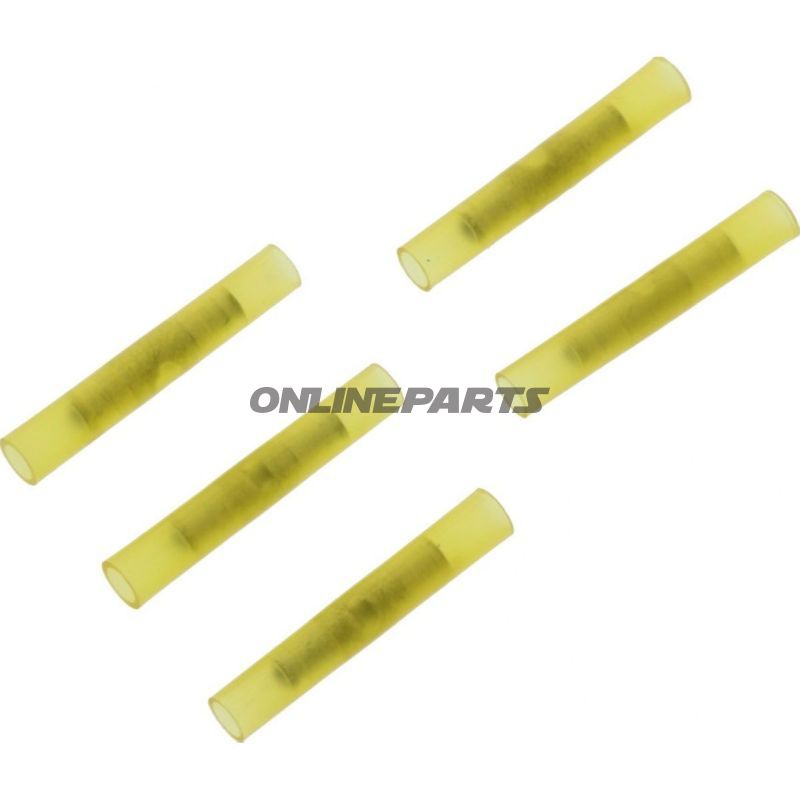

Produkt: Stiftverbinder von JMP mit der Artikelnummer (MPN) 158.06.59 und GTIN 4043981278545. Packung mit 5 Stück.

Diese Stiftverbinder sind für mechanische elektrische Verbindungen von Einzelleitungs-kabeln im Querschnittsbereich 0,2–0,5 mm² vorgesehen. Die Konstruktion ist ein isolierter "Butt Connector", bei dem die Enden von zwei isolierten Leitern in je eine Seite der Verbindung eingeführt und durch eine Krimpung mechanisch fixiert werden. Das Produkt ist primär für Einsätze in Niederspannungsinstallationen an Motorrädern, kleinen Fahrzeuginstallationen und ähnlichen Anwendungen gedacht, wo der Platz knapp ist und eine einfache, isolierte Querverbindung ausreichend ist.

• Funktion: Erzeugt eine mechanische und elektrische Verbindung zwischen zwei Leitern im angegebenen Querschnittsbereich. Die Verbindung ist nicht gelötet; der elektrische Kontakt wird durch eine korrekt durchgeführte Krimpung hergestellt.
• Querschnitt: 0,2–0,5 mm² (passt zu dünneren Leitern typischerweise bei Instrumentierung, Signalleitungen und geringen Strömen).
• Isolierung und Farbe: Gelbe, transparente Isolationshülle zur einfachen visuellen Prüfung der korrekten Leiterausführung.
• Temperaturbeständigkeit: Angegeben bis -105 °C; dies gibt die Kältebeständigkeit des Isolationsmaterials an (Hinweis: die Angabe bezieht sich in der Regel auf Materialeigenschaften, nicht auf Betriebsbedingungen mit hoher Belastung).

Materialauswahl und Eigenschaften

Die Hülle besteht aus einem transparenten, gelben Polymer, das als elektrische Isolierung dient und vor kurzfristiger mechanischer Belastung schützt. Innen befindet sich typischerweise eine bleichverzinnte Kupfer- oder Kupferlegierungshülle, die darauf ausgelegt ist, nach korrekter Krimpung einen geringen Kontaktwiderstand zu gewährleisten. Das Produkt enthält kein Lotdraht oder Schrumpffolie; es handelt sich um eine einfache Krimpverbindung ohne wärmeschrumpfende Eigenschaften.

Anwendungshinweise für Mechaniker und Fachpersonal

• Verwenden Sie passende Krimpwerkzeuge, die auf isolierte Butt-Connectoren abgestimmt sind, um eine korrekte mechanische Befestigung und niedrigen Kontaktwiderstand sicherzustellen.
• Prüfen Sie, ob die Leiterisolation der Verbindungslänge entspricht, damit keine freiliegenden Leiterdrähte außerhalb der Hülle sichtbar sind.
• Das Produkt ist nicht für Hochstromanwendungen oder vibrationsgefährdete Stellen vorgesehen, es sei denn, es erfolgt zusätzliche mechanische Sicherung (z. B. ordnungsgemäße Unterstützung und Kabelentlastung).
• Da die Verbindung nicht gelötet ist und kein Wärme-Schrumpfen verwendet wird, sollte sie nicht als einzigem Schutz gegen Feuchtigkeit in exponierten Umgebungen ohne zusätzliche Abdichtung verwendet werden.

Kompatibilität: Geeignet für Standard-Einzelleiter-Kabel im angegebenen Querschnitt (0,2–0,5 mm²). Empfohlen für Signal- und Niederspannungsleitungen in der Motorradelektrik, Instrumentierung und Ähnliches. Nicht geeignet als Ersatz für größere Kabelschuhe oder Hauptstromverbindungen.

Technische Daten (ausgewählt)

• Typ: Butt Connectors
• Querschnitt: 0,2–0,5 mm²
• Isoliert: Ja
• Loddfreie Verbindungen: Nein
• Wärmekrimpfung (Heat Shrink): Nein
• Angegebene Temperaturbeständigkeit: -105 °C

Die Marke JMP erscheint auf dem Produktetikett, und MPN 158.06.59 kann bei der Suche nach technischer Dokumentation oder Ersatzteilnummer verwendet werden. GTIN 4043981278545 ist für die Erkennung in Lager- und Bestellsystemen enthalten.
