Stoßverbinder 0.13-0.80.13 - 0.80 Mm Posi Lock

Stichverbindung (Steckverbinder) 0,13–0,80 mm² Posi-Lock für Blinklichter

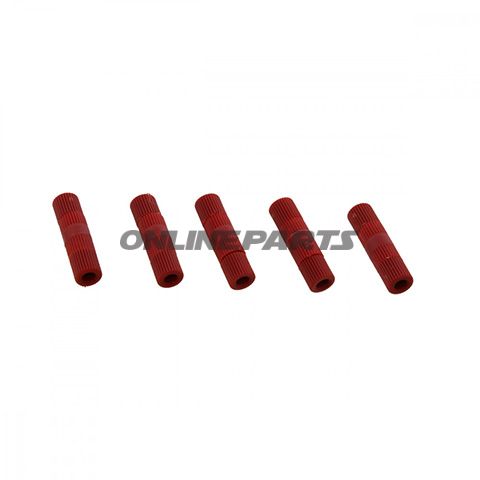

Produkt: Kellermann Posi-Lock Steckverbindung für Leiterquerschnitte von 0,13–0,8 mm². GTIN 4029265239570, MPN 705.01.37.

Diese Posi-Lock Steckverbindung ist für elektrische Verbindungen an Motorrädern konzipiert, hauptsächlich zum Anschluss von Blinkern und ähnlichen Schaltungen, bei denen geringe Leiterquerschnitte verwendet werden. Die Funktion der Verbindung ist einfach: Zwei entisolierte Leiterenden werden auf beiden Seiten eingeführt und mechanisch durch eine Schraubverbindung festgezogen, wodurch eine elektrische und mechanische Verbindung ohne Löten entsteht.

• Funktion: Mechanische Stichverbindung (Stichverbinder) mit Schraubklemmverbindung, die zwei Leiter in derselben Achse verbindet. Geeignet für Reparaturen und Änderungen, bei denen eine schnelle, zuverlässige und reversible Verbindung ohne Lötkolben gewünscht wird.
• Kompatibilität: Wird verwendet für Leiterquerschnitte von 0,13 mm² bis 0,80 mm² — typisch für Blinker, Signale und kleine Steuerspannungen in der Motorrad-Elektrik. Passt sowohl zu fest installierten Blinkern als auch zu Austauschaktionen im Kabelbaum, solange der Leiterdurchmesser innerhalb des angegebenen Bereichs liegt.
• Dichtung und Haltbarkeit: Ausgeführt mit spritzgegossenen Schraubverbindungen, was das Eindringen von Spritzwasser und Feuchtigkeit in die Klemmstelle im Vergleich zu vollständig offenen Schraubverbindungen reduziert. Das Produkt ist nicht vollständig gekapselt oder hitze-verformbar, daher wird bei vollständiger Wasser­dichtheit eine ergänzende Abdichtung empfohlen (z. B. Schrumpfschlauch oder bleifreier Dichtstoff).

Materialien und technische Eigenschaften

• Isolierter Stichverbinder: Die Isolierung schützt vor Kurzschluss und gibt mechanische Unterstützung bei der Kabelzusammenführung.
• Schraubbasierte Klemmung: Mechanische Festsetzung ohne Löten; dies macht die Verbindung reversibel und bei nachträglicher Arbeit justierbar.
• Keine Lötverbindungen und kein integrierter Schrumpfschlauch. Falls eine dauerhafte, vibrationsfeste Verbindung gewünscht wird, kann Löten oder Schrumpfschläuche als Ergänzung in der Montagephase verwendet werden.
• Technische Daten (Vertiefung): Typ Stichverbinder; Leiterbereich 0,13–0,8 mm²; kein Löten; isoliert; ohne Wärme-Schrumpf-Schlauch.

Montagetipp für Mechaniker

• Kurz und isolieren Sie die Leiter präzise, sodass genügend Einstecktiefe vorhanden ist, ohne freiliegende Leiter außerhalb der Klemmstelle.
• Sorgen Sie für das korrekte Anzugsmoment der Schraubverbindung — zu festes Festziehen kann feine Leiter beschädigen, zu lose kann schlechten Kontakt und Hitzeentwicklung verursachen.
• Bei Einsatz im Freien oder an exponierten Stellen: Erwägen Sie die Verbindung mit Schrumpfschläuchen oder Dichtungsmaterial nachzudichten, um die Beständigkeit gegen Feuchtigkeit und Korrosion zu erhöhen.
• Nach der Montage Kontinuität und geringe Übergangswiderstände prüfen, insbesondere bei Signalleitungen, bei denen schlechter Kontakt den Blinkrhythmus oder die Funktion beeinträchtigen kann.

Das Produkt stammt von Kellermann und ist mit der MPN 705.01.37 gekennzeichnet. GTIN 4029265239570 kann zur Verifizierung in Ersatzteilkatalogen und beim Einkauf verwendet werden.
