Stoßdämpfer Auflaufeinrichtungen BPW AK 3510A+3514/ZAF 3.5-1

Stoßdämpfer für Startbauteil BPW AK 3510A/3514 (ZAF 3.5-1) — hydraulische Dämpfung beim Anlauf

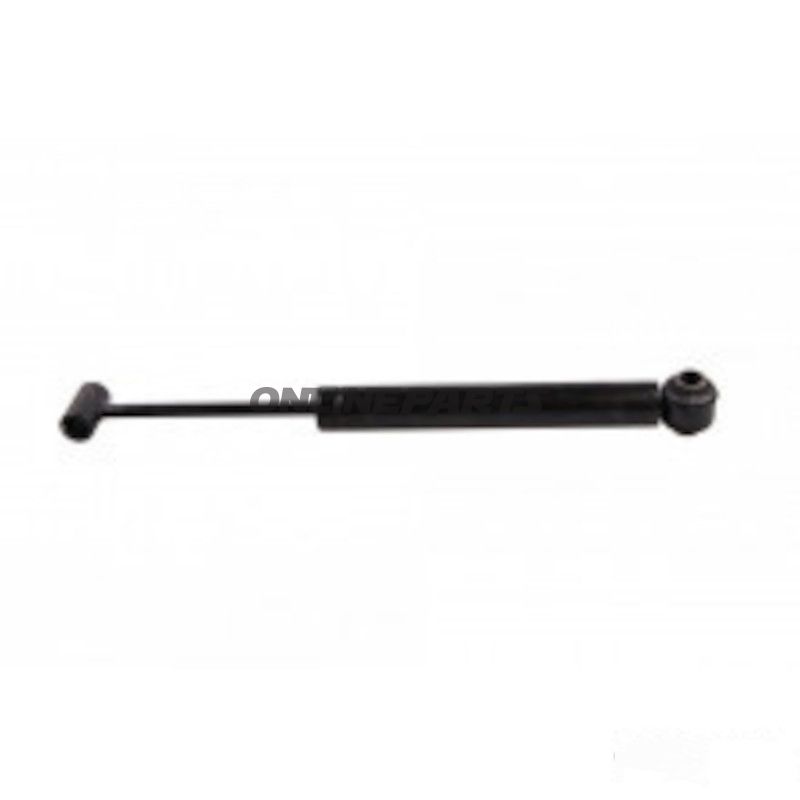

Produkt: Stoßdämpfer für Startbauteil BPW AK 3510A + 3514 / ZAF 3.5-1. Hersteller: Stabilus. MPN: 338.05.76. GTIN: 4046577093447.

Diese Stoßdämpfer sind für den Einsatz in mechanischen Startbauteilen (Anlaufbremsen) von Anhängern und leichten Fahrzeugen vorgesehen, wobei der Zweck darin besteht, eine kontrollierte hydraulische Dämpfung während der Bewegung der Kupplungs- oder Anlaufmechanik zu ermöglichen. Die Dämpfung reduziert Stöße und Bewegungen beim Bewegen des Anlaufteils und trägt zu einer gleichmäßigeren Aktivierung der Brems- und Kupplungsmechanismen bei.

• Funktion: Hydraulische Dämpfung beweglicher Komponenten im Startbauteil zur Reduzierung von Vibrationen, Pulsationen und Schlägen beim An- und Abkoppeln sowie während der Fahrt.
• Anwendung: Speziell für BPW AK 3510A- und AK 3514-Einheiten, definiert als ZAF 3.5-1-Typ-Dämpfer. Geeignet für die Montage am Rahmen und am Anlaufarm, wenn ursprüngliche oder kompatible Dämpfung erforderlich ist.

Abmessungen und mechanische Daten

• Gehäuselänge (im Rückzugszustand): 255 mm.
• Länge des Kolbenstangenstabs (ausgezogen): 155 mm.

Materialien und Eigenschaften

• Gehäuse und integrierte Befestigungen bestehen aus einer korrosionsbeständigen Metalllegierung mit Oberflächenbehandlung, geeignet für den Einsatz außerhalb des Containers in Trailer-/Anhängerumgebungen. Dies gewährleistet mechanische Festigkeit und langfristige Haltbarkeit im normalen Betrieb.
• Innere Bauteile enthalten Hydrauliköl und Ventilsysteme, ausgelegt auf gleichmäßige Dämpfung bei niedriger bis mittlerer Bewegungs-Geschwindigkeit. O-Ring-Systeme und Dichtungen sind auf Ölabweisung und Temperaturwechsel ausgelegt.
• Die Bauweise ist so ausgelegt, eine stabile Dämpfungskurve und wiederholbare Leistung unter typischen Arbeitsbedingungen von Anlaufvorrichtungen sicherzustellen.

Kompatibilität und Montage

• Entworfen für die direkte Verwendung mit BPW AK 3510A- und AK 3514-Einheiten sowie mit als ZAF 3.5-1 spezifizierten Einheiten. Bei Austausch Bolzen- und Befestigungsmaße sowie Montagewinkeln auf korrekte Funktion prüfen.
• Montage erfordert übliche Werkzeuge zum Aufhängen und Anziehen; Vor der endgültigen Inbetriebnahme Anzugsdrehmoment und visuelle Passform prüfen.
• Beim Austausch Inspektion angrenzender Mechanik (Befestigungen, Bolzen, Hülsen) auf gleichmäßige Kraftübertragung und Verschleiß verhindern.

Sicherheit und Wartung

• Überprüfen Sie regelmäßig die Dämpferdichtung und Funktion auf Lecks, Beschädigungen am Wellen- oder Gehäusede перера
• Bei bleibender Deformation, Ölverlust oder verringerter Dämpfungsfunktion austauschen. Verwenden Sie ausschließlich Teile mit korrekter MPN/GTIN, um die ursprünglichen Funktionsparameter zu erhalten.

Das Produkt wird als einzelne Einheit geliefert, geeignet zum Austausch in kompatiblen Startbauteilen. Stabilus (MPN 338.05.76, GTIN 4046577093447) ist als Herstellerreferenz für diesen Stoßdämpfertyp für BPW AK 3510A/3514 (ZAF 3.5-1) angegeben.
