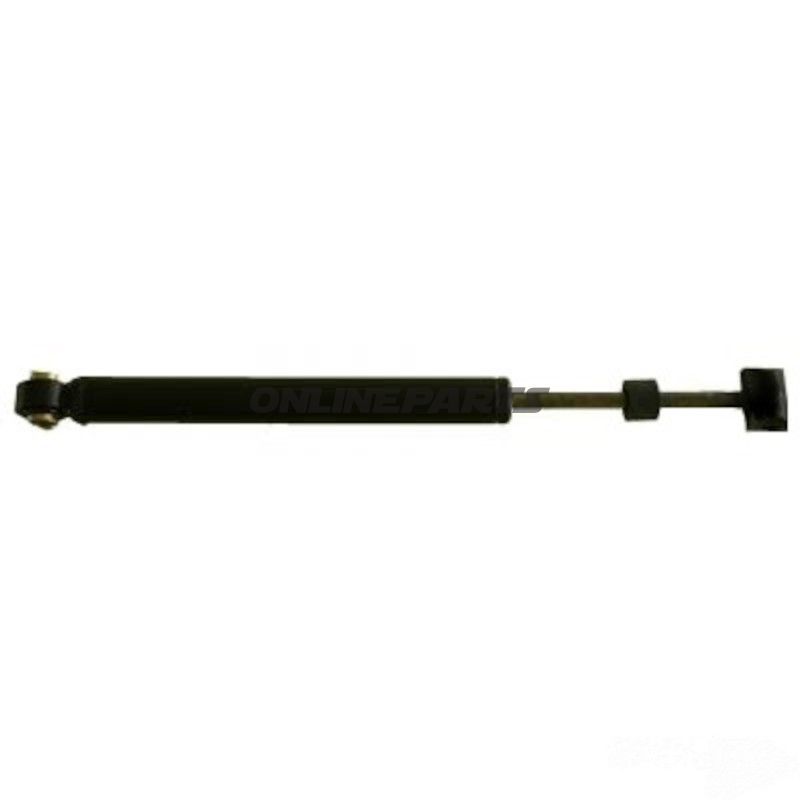

Stoßdämpfer Starteinheit AL-KO 161S / R 330 mm – für Fahrzeuge bis Baujahr 1993
Diese Stoßdämpferfunktion (Starteinheit) von AL‑KO, Modell 161S mit Referenz MPN 338.05.34 und GTIN 353.936, ist vorgesehen für den Einsatz an Auflaufbremsen/Antriebsanordnungen auf Campinganhängern und leichten Caravans, hergestellt bis einschließlich 1993. Die Einheit ist nach den ursprünglichen Geometrien und Abmessungen von AL‑KO ausgeführt, sodass sie zu Systemen passt, die um den originalen 161S-Typ herum konzipiert sind.
Funktion
- Die primäre Funktion der Starteinheit besteht darin, die Bewegung beim Einlegen der Auflaufbremse zu absorbieren und zu dämpfen, sodass die Belastung gleichmäßig an die Bremseinrichtung des Fahrzeugs übertragen wird.
- Sie sorgt für kontrollierte hydraulische Gegenkraft sowohl beim Kompression als auch beim Ausfahren des Kolbenstangen, wodurch Rucken und plötzliche Bewegungen beim Anschließen oder bei unebenem Straßenzustand reduziert werden.
Dimensionen und mechanische Daten
- Gehäuselänge (Korpus): 200 mm
- Freigang/Länge der Kolbenstange: 130 mm
- Die Gesamtlösung wird in der Originalbezeichnung als R 330 mm angegeben, was sich auf die gesamte gegenseitige Anordnung/Montagegeometrie im ursprünglichen AL‑KO-System bezieht.
Materialauswahl und Eigenschaften
- Die Konstruktion folgt klassischen Materialauswahlen für hydraulische Stoßdämpfer: Stahlgehäuse und robuste beschichtete Kolbenstangenoberflächen für Verschleiß- und Korrosionsbeständigkeit.
- Hydraulikflüssigkeit und Dichtmaterialien sind so ausgewählt, dass Dichtheit und Dämpfungskarakteristik unter normalen Betriebs- und Temperaturbereichen erhalten bleiben; Dichtungen sind für wiederholte Belastungszyklen ausgelegt.
- Es sind in den Produktdaten keine fortgeschrittenen Oberflächenbehandlungen angegeben; prüfen Sie daher den visuellen Zustand bei erneuter Montage an älteren Einheiten, um Dichtheit und Funktion sicherzustellen.
Kompatibilität und Anwendung
- Geeignet für AL‑KO-Auflaufbremsen-Systeme und Montagemuster, die ursprünglich die 161S-Typ verwendeten, insbesondere an Wagen und Anhänger hergestellt bis 1993.
- Überprüfen Sie vor der Montage stets die Montagemessungen (Gehäuselänge 200 mm, Kolbenstange 130 mm) und Befestigungslöcher am Chassis oder Halterungen, da einige Varianten von AL‑KO geringe Abweichungen aufweisen können.
- Ersatzteil dient demselben Zweck wie das Original; für eine korrekte Funktion ist eine ordnungsgemäße Montage und entsprechendes Anzugsmoment der Befestigungselemente erforderlich.
Praktische Hinweise für Mechaniker
- Untersuchen Sie die Verpackung und die Teile beim Empfang auf Transportschäden und testen Sie freie Bewegungen vor der endgültigen Montage.
- Bei Wiederverwendung von Halterungen oder Montageschrauben diese auf Ermüdung und Korrosion prüfen; verschlissenes Zubehör austauschen, um korrekte Ausrichtung und Funktion zu erhalten.
- Die MPN 338.05.34 und die Marke AL‑KO sollten mit den Angaben aus dem Original-Ersatzteil-Diagramm übereinstimmen, um die Kompatibilität sicherzustellen.
Identifikation
- Hersteller: AL‑KO
- MPN: 338.05.34
- GTIN: 353.936
Die Beschreibung basiert auf den angegebenen technischen Abmessungen und der Bezeichnung von AL‑KO (161S / R 330 mm) für Einheiten, die vor 1992/bis 1993 hergestellt wurden. Falls komplette technische Dokumentation oder Maßangaben für die Montage erforderlich sind, wird empfohlen, diese mit dem Ersatzteilkatalog des Herstellers zu vergleichen oder die vorhandene Halterung vor dem Austausch zu vermessen.
