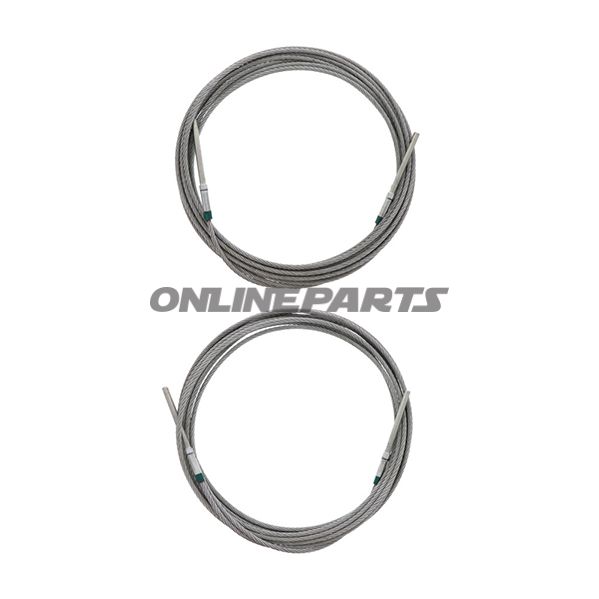

Steuerkabel (Steuerkabel) für Hebesäule — Nussbaum SPL 4000, 4 m Hebehöhe
Produktübersicht: Dies ist ein Steuerkabel für die Nussbaum SPL 4000 Hebesäule, ausgelegt auf eine Hebehöhe von 4 Metern. Die ursprüngliche Herstellerbezeichnung (MPN) lautet 652.08.31, und das Produkt wird von Nussbaum vertrieben. GTIN ist für dieses Produkt nicht angegeben.
Funktion und Anwendung: Das Steuerrkabel führt die Bewegung in der Hebesäule und überträgt die mechanische Kraft zwischen Motor/Aktuator und Hebearmen. Es ist dafür ausgelegt, intern als Zug- oder Steuerelement in einer 4-Meter-Säule zu fungieren, wobei korrekte Länge und Durchmesser eine präzise Steuerung und sichere Hebung sicherstellen. In der Praxis werden zwei Kabel pro Hebebank/Szene benötigt (zwei Kabel pro Stufe), um eine symmetrische Kraftübertragung und einen stabilen Betrieb zu gewährleisten.
Materialien und Aufbau: Der Kabelkern besteht aus Stahl, gewählt wegen seiner Zugfestigkeit und Verschleißbeständigkeit bei wiederholten Belastungszyklen. Der Durchmesser beträgt 8 mm, eine übliche Abmessung bei dieser Art von Hebesystemen, und die Kabelänge ist mit 12,35 m (Gesamtkabelmaß) angegeben, was für die Installation in einer 4 m Hebesäule erforderlich ist. Am Ende befindet sich eine Gewindeenderschluss mit 180 mm Länge, vorgesehen zur Montage in den entsprechenden Halterungen oder verstellbaren Endstücken. Die Beschreibung nennt "Walnuss" (Nussbaum Originalteil) als Referenz zur Herstellerserien, nicht als Material des Kabels.
- Hersteller: Nussbaum
- MPN: 652.08.31
- GTIN: Nicht angegeben
- Material: Stahl
- Außendurchmesser: 8 mm
- Gesamtkabellänge: 12,35 m
- Gewindelänge/Enden: 180 mm
- Anwendung: Für 4 Meter Hebesäule (SPL 4000)
- Anzahl pro Installation: 2 Kabel pro Hebesäulen/Stufe empfohlen
Kompatibilität und Installation: Die Beschreibung und die MPN verweisen auf originales Nussbaum-Zubehör für die SPL 4000-Serie. Beim Austausch sollte der Monteur Maße kontrollieren (Durchmesser, Gesamtkabellänge und Gewindelänge) sowie die spezifischen Halterungen an der Hebesäule, um eine korrekte Passform und Spannung sicherzustellen. Die Installation erfordert in der Regel Zugang zu den Kabelenden und die ordnungsgemäße Befestigung der Gewindeenden in verstellbaren Endstücken; befolgen Sie die Montageanleitung von Nussbaum oder die technische Dokumentation der Hebesäule.
Technische Vorteile und Hinweise: Die Stahlausführung bietet erwartete Beständigkeit gegen Ermüdung und mechanischen Verschleiß bei wiederholten Hebungen. Die angegebene Gewindelänge (180 mm) ermöglicht die Einstellung der Spannung bzw. Nachspannung während der Montage. Dass das Produkt als originales Nussbaum-Zubehör (MPN 652.08.31) geführt wird, bedeutet, dass Abmessungen und Endanschlüsse darauf ausgelegt sind, die Anforderungen des Herstellers an die SPL 4000-Säule zu erfüllen.
Kontrollpunkte vor der Bestellung:
- Bestätigen Sie, dass die Hebesäule eine SPL 4000 mit 4 m Hebehöhe ist.
- Messen Sie den Durchmesser des bestehenden Kabels, die Gesamtlänge und die Gewindelänge, um Übereinstimmung zu gewährleisten.
- Bestätigen Sie die benötigte Anzahl Kabel für Ihr Modell (typischerweise 2 pro Säule/Stufe).
- Nach Dokumentation oder Zeichnungen von Nussbaum fragen, wenn Unsicherheit über Endbefestigung oder Halterungen besteht.
Wenn Sie weitere technische Daten benötigen (z. B. Bruchstärke, Materialanalyse oder Zeichnungen der Endbefestigungen), kann es notwendig sein, Nussbaum direkt mit Angabe der MPN 652.08.31 zu kontaktieren.
