STEUERSEIL 3.6 Meter SPL 970405 schwarz

Steuerkabel für Hebesäule, 3,6 m Einsatzlänge — Nussbaum (GTIN 4062154001100)

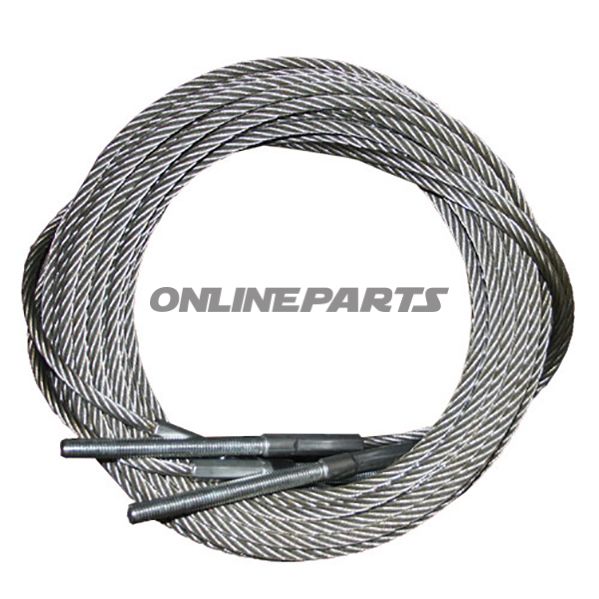

Produktübersicht: Dieses Steuerkabel von Nussbaum, Modell MPN 652.37.32 (GTIN 4062154001100), ist für den Einsatz in Hebesäulen mit einer Einsatzlänge von 3,6 Metern ausgelegt. Es handelt sich um ein mechanisches Kontrollkabel (Steuerkabel), das dazu dient, Zugkräfte und Betätigungsbewegungen zwischen Griff/Anguss und Hebemechanismus zu übertragen.

Funktion und Anwendung:

• Das Kabel fungiert als Zug- und Steuerungselement für Hebesäulen, bei denen eine genaue und zuverlässige Bewegungsübertragung erforderlich ist.
• Typischer Einsatz in Werkstätten und Serviceeinrichtungen für hydraulische oder mechanische Hebesysteme, bei denen die Bedieneinrichtung vom Säulenkörper getrennt angeordnet ist.
• Geeignet für den Einbau in Kabelkanäle oder Führungen mit Platz für eine zusätzliche Gesamtkabellänge von bis zu 11,45 m, wie in den Herstellerdaten angegeben (siehe Abschnitt Abmessungen).

Material und Bauart:

• Kernkonstruktion: Stahldraht, ausgewählt aufgrund seiner Zugfestigkeit und Verschleißfestigkeit bei wiederholten Belastungen.
• Außenbeschichtung: Schwarze Oberfläche (Schutzhülle), reduziert Korrosion und bietet bessere Gleiteigenschaften in Rohrführungen oder Kabelkanälen.
• Weitere Abmessungen: Nominaldurchmesser Ø 8 mm, typisch für Steuerkabel von schweren Hebesystemen und geeignetes Verhältnis von Flexibilität und Festigkeit.
• Gewindelänge: 180 mm — relevant bei Montage und Justierung des Kabelendes in Halterungen oder Anschlüssen.

Maße und Längen:

• Einsatzlänge für Hebesäule: 3,6 Meter (angegeben als Passung zur 3,6 m Hebesäule).
• Gesamtkabelangabe des Herstellers: 11,45 m (kann als Gesamtlänge vor Anpassung/Trim während der Installation angegeben werden).

Kompatibilität und Montageshinweise:

• Konzipiert für Nussbaum-Hebesäulen und entsprechende Systeme mit denselben Anforderungen an Durchmesser und Gewindelänge; MPN 652.37.32 wird häufig als Originalteil (OE) oder direkter Ersatz verwendet.
• Bei der Montage die Geometrie der Endbefestigung (Befestigung, Nippel, Muttern) prüfen, um korrektes Spiel und Einstellung mit 180 mm Gewindelänge sicherzustellen.
• Beim Austausch Inspektion von Führungsrohren und Bögen durchführen, um frühzeitigen Verschleiß oder Bindung des Kabels zu vermeiden.

Sicherheit und Wartung:

• Kabelführung regelmäßig auf Rost, Beschädigungen der äußeren Beschichtung und ungleichmäßigen Verschleiß prüfen.
• Nur schmieren, wenn das System dies vorsieht; bei bestimmten Montagedesigns kann Schmierung Reibung in Führungen reduzieren, aber auch Schmutz anziehen.
• Das Kabel bei sichtbarem Drahtbruch oder Verformung der Gewindenden ersetzen, um Funktionsausfälle zu vermeiden.

Weitere Informationen vom Hersteller: Das Produkt ist im Sortiment von Nussbaum unter der Modellbezeichnung SPL 970405 (Steuerkabel 3,6 m) geführt. GTIN 4062154001100 und MPN 652.37.32 können bei Bestellung oder Anfrage in Ersatzteillisten verwendet werden, um Übereinstimmung mit Originalmontage-Teilen sicherzustellen.

Abschließender Hinweis: Die Beschreibung basiert auf technischen Informationen des Herstellers. Bei Unsicherheit bezüglich der Kompatibilität mit einer konkreten Hebesäule sollten Maße mit den Anforderungen des Montagpunkts (Durchmesser, Gewindelänge und insgesamt benötigte Kabellänge) vor der Installation abgeglichen werden.
