Steuerleitung Flexibel Jz 3X11070215

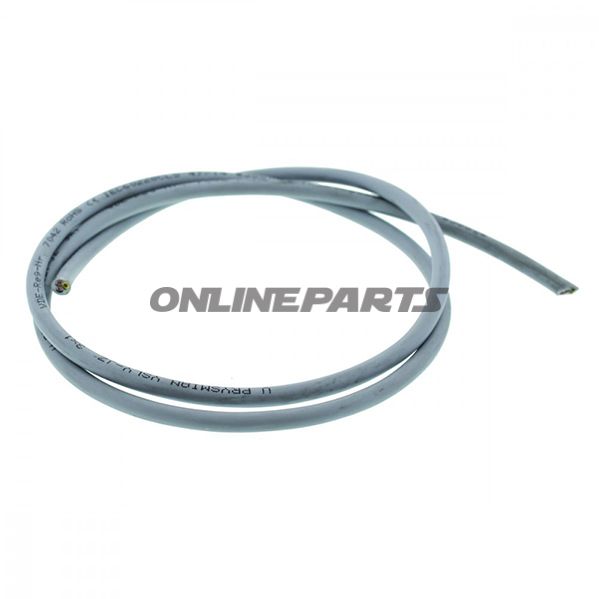

PVC-Stromkabel Flex-JZ 3 x 1,0 mm² — Kontroll- und Steuerleitung für industrielle Installationen

Produkt: Control Line Flex Jz 3X11070215 (MPN: 652.00.04, GTIN: 4035996035909)

Dieses PVC-Stromkabel ist eine flexible, dreiphasige Steuerleitung, konzipiert für Kontroll- und Steueraufgaben im Maschinen- und Anlagenbau sowie in Wärme- und Klimaanlagen. Das Kabel wird hauptsächlich bei Inneninstallationen in trockenen, feuchten oder nassen Räumen unter industriellen Bedingungen verwendet; der Außenbereich erfordert zusätzlichen UV-Schutz und Einhaltung der angegebenen Temperaturgrenzen.

• Funktion: Überträgt Steuer Signale und Niederspannung zwischen Komponenten in Schalttafeln, Maschinen und Anlagen. Schützt vor elektrischen Fehlern durch getrennte Schutzleitung (PE) und erhält die Signalintegrität bei mechanischer Belastung und Bewegungen.
• Kabelaufbau: Drei Leiter, jeweils 1,0 mm² Querschnitt. Die Kupferleiter sind blank, feinstreifend (flexibel) für gute Biegsamkeit bei wiederholten Bewegungen.
• Identifikation: Leiterfarben: schwarz mit weißen Zahlen für einfache Identifikation; eine Leitung ist grün-gelb und fungiert als Schutzleiter.
• Elektrische Sicherheit: Die Isolations- und Mantelmaterialien sind für eine hohe Prüfvorsprung von 4000 V AC dimensioniert, was hohe Isolationssicherheit bei korrekter Anwendung anzeigt.

Materialien und physikalische Eigenschaften

• Isolation: Spezielles PVC mit dokumentierter VDE-Eintragung. Die PVC-Mischung wurde gewählt, um elektrische, mechanische und thermische Anforderungen zu vereinen, ohne übertriebene Eigenschaftenwerte.
• Mantel: Spezielle PVC-basierte Mischung, flammenhemmend gemäß IEC 60332-1. Farbe: silbergrau (RAL 7001).
• Außendurchmesser: Ca. 7,0 mm.
• Temperaturbereich: Bewegung: -5 °C bis +70 °C. Feste Installation: -40 °C bis +80 °C.
• Beständigkeit: Maximale Beständigkeit gegen Öl und viele Chemikalien; Materialwahl bietet robuste Festigkeit und Biegsamkeit bei wiederholten Bewegungen.

Anwendungsbereiche und Einschränkungen

Das Kabel eignet sich für Maschinenbau, Anlagenbau, Kraftwerke sowie Wärme- und Klimaanlagen, bei denen Flexibilität und kompakte äußere Abmessungen gewünscht sind. Primär für den Innenbereich vorgesehen; bei Außenverlegung ist zusätzlicher UV-Schutz erforderlich und die Installation muss innerhalb der angegebenen Temperaturgrenzen erfolgen.

Technische Vorteile in der Praxis

• Feinstreifige Kupferleiter ermöglichen bessere Handhabung und weniger Brüche bei wiederholten Bewegungen im Vergleich zu starren Leitern.
• Geringe äußere Durchmesser reduzieren Platzbedarf in Kabelkanälen und Führungen, ohne Kompromisse bei der Isolationsqualität.
• Flammenhemmende Mantel (IEC 60332-1) erhöht die Sicherheit in Installationsumgebungen mit Anforderungen an begrenzte Brandausbreitung.

Kompatibilität und Montagehinweise

Das Kabel ist für standardisierte Verbindungsmethoden von Steuerleitungen ausgelegt. Bei Verwendung in beweglichen Installationen sollten ausreichender Biegeradius und mechanische Entlastung vorgesehen werden, um die Lebensdauer zu verlängern. Bei äußerer Verlegung wird zusätzlicher UV-Schutz empfohlen und die Temperaturgrenzen sollten kontrolliert werden, um Alterung des PVC-Materials zu vermeiden.

Technische Daten (ausgewählt):

• Aderanzahl: 3
• Querschnitt pro Leiter: 1,0 mm²
• Außendurchmesser: ca. 7,0 mm
• Temperaturbereich: Beweglich -5 °C bis 70 °C; feste Installation -40 °C bis 80 °C
• Flammenhemmend: IEC 60332-1

MPN: 652.00.04 — GTIN: 4035996035909. Control Line Flex Jz 3X11070215 ist geeignet für Fachleute, die ein flexibles, robustes PVC-Stromkabel mit dokumentierten elektrischen und mechanischen Eigenschaften wünschen.
