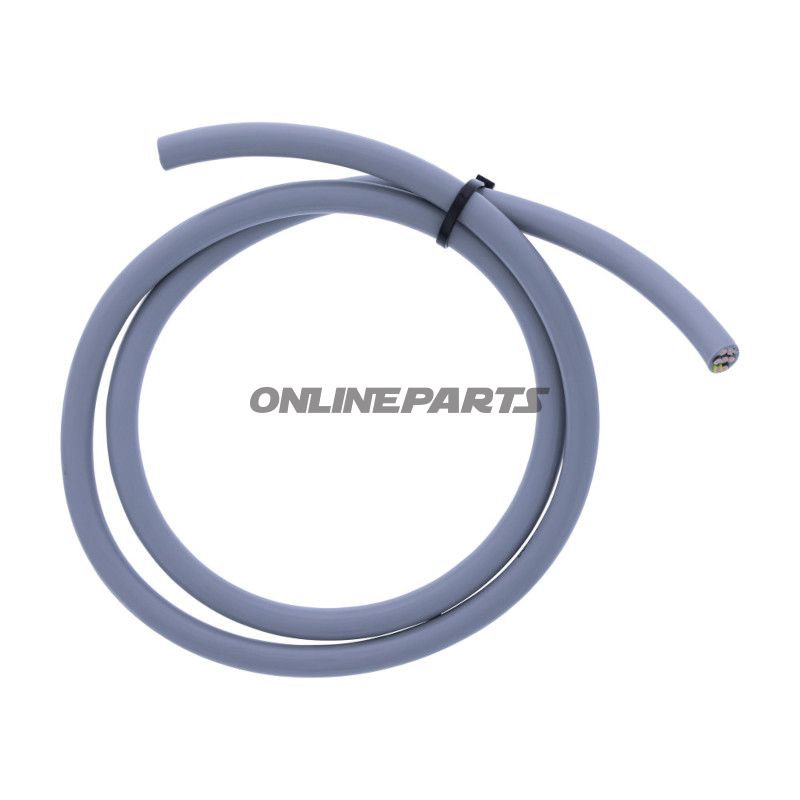

Flexibles Steuerkabel JZ 7 x 1,5 mm² für Steuerung und Signale
Typ: flexibles Steuerkabel (JZ) mit 7 Leitern und 1,5 mm² Querschnitt. Dieses Kabel wird hauptsächlich für Steuer-, Signal- und Installationsanwendungen verwendet, bei denen Flexibilität und VDE-geprüfte PVC-Isolierung erforderlich sind.
Funktion und Anwendung
Das Kabel ist ausgelegt, Steuer- und Signalleitungen in Fahrzeugen, Maschinen und elektrischen Anlagen zu führen, bei denen Beweglichkeit oder geringe Beweglichkeit gefordert ist. Es eignet sich für die Installation in Kabelbündeln, Leitungswegen und Geräten, wo eine Kombination aus Flexibilität und mechanischer Festigkeit notwendig ist.
- Konstruktion: 7 einzelne Kerne, jeweils 1,5 mm².
- Kerne: blanke, feinstdrähtige Kupferleiter (Stranggarn) für gute Biegsamkeit und geringe Übergangswiderstände.
- Farbe und Identifikation: Kernfarben: schwarz mit weißen Ziffern zur Identifikation; eine Kern ist grün-gelb und dient als Schutz-/Ortungsleiter.
- Außenmantel und Isolierung: sowohl Isolierung als auch Außenschicht bestehen aus einer speziellen PVC-Formulierung mit flammshemmenden Eigenschaften gemäß IEC 60332-1. Der Mantel hat eine silbergraue Farbe (ungefähr RAL 7001).
Werkstoffauswahl und Eigenschaften
Die Isolierung besteht aus einem speziellen PVC, formuliert, um eine Balance zwischen elektrischer Isolation, mechanischer Abriebfestigkeit und Flexibilität zu bieten. Das PVC ist VDE-registriert, was die Übereinstimmung mit relevanten deutschen Normen für Leitermaterialien signalisiert. Die Kupferleiter sind freischliffend, um eine gute Flexibilität bei wiederholten Biegungen sicherzustellen, was bei Installationen in beweglichen Teilen oder in biegsamen Führungswegen von Bedeutung ist.
Temperaturbereich
- Vorübergehend/Transport/Betrieb: ca. -5 °C bis +70 °C
- Feste Installation/ständige Belastung: ca. -40 °C bis +80 °C
Diese Temperaturangaben geben die typischen Einsatzgrenzen für PVC-basierte Kabel an und sollten im Verhältnis zur konkreten Montageumgebung und lokalen Normen berücksichtigt werden.
Sicherheit und Normen
Der Mantel ist flammenhemmend gemäß IEC 60332-1, und das Produkt nennt eine VDE-Registrierung für die PVC-Isolierung. Das bedeutet, dass Materialauswahl und mechanische Eigenschaften auf gängige industrielle und fahrzeugbezogene Anforderungen für Installationen abgestimmt sind, bei denen eine eingeschränkte Brandweiterung berücksichtigt wird.
Technische Schlüsselangaben
- Typbezeichnung: STEUERLEIT. Flexibles JZ 7 x 1.5 (Artikelbezeichnung: 8111144001)
- MPN: 652.13.29
- Anzahl Kerne: 7
- Querschnitt je Kern: 1,5 mm²
- Leitermaterial: Kupfer, feinstdrähtig (Stranggarn)
- Farbe Außenmantel: silbergrau (ca. RAL 7001)
Kompatibilität und Montagehinweise
Das Kabel eignet sich für Verbindungen zwischen Steuereinheiten, Sensoren, Kontakten und Geräten in Kraftfahrzeugen und industriellen Installationen, solange elektrische Anforderungen ( Strombelastbarkeit, Spannungsbereich ) und Umweltbedingungen (Temperatur, chemische Exposition) eingehalten werden. Bei fester Montage sollten Biegungen mit angemessenem Radius erfolgen, um Abrieb der Isolierung zu vermeiden. Berücksichtigen Sie Entlastung und das richtige Schraubwerkzeug bei Ab- bzw. Abisolierarbeiten, um Beschädigungen der feinstdrähtigen Leiter zu vermeiden.
Hinweise
GTIN ist für diese Variante nicht angegeben, aber die Artikelnummer 8111144001 wird in der Produktbezeichnung verwendet, und die Hersteller-/Lieferantenersatzteilnummer (MPN) ist 652.13.29. Falls Sie vollständige Dokumentation (Messdiagramm, Brandklassenzertifikat oder VDE-Dokumentation) benötigen, wird empfohlen, den Lieferanten direkt zu bitten, Materialdatenblätter und Prüfrechnungen zu erhalten.
