Stecksockel Für Relais Klein

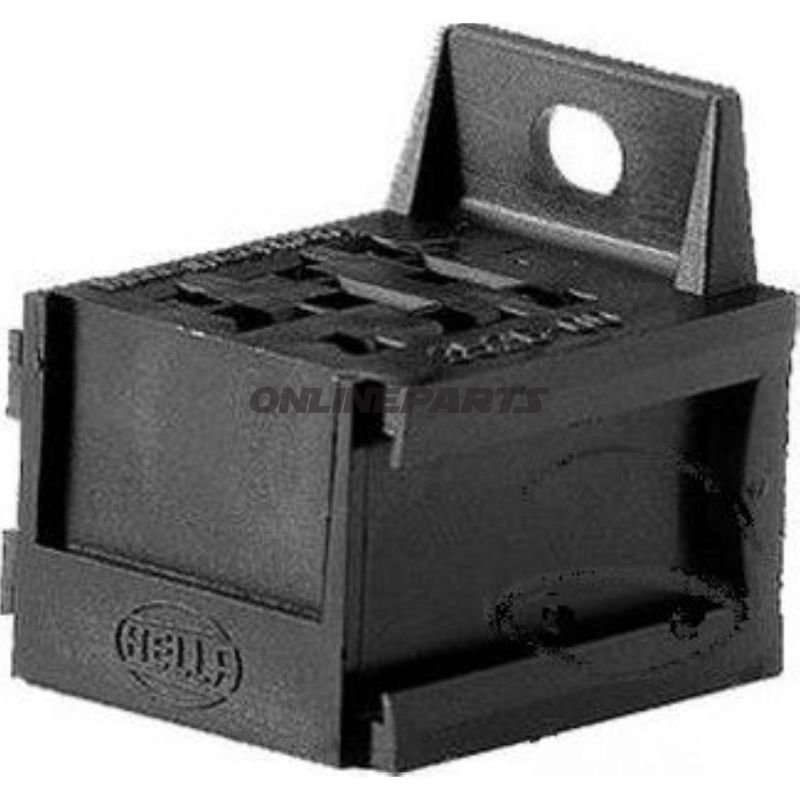

Fassungs-/Sockel für 9-poliges Relais (Hella)

Diese Fassung (Sockel) ist zur Montage von kleinen 9-poligen Relais in Fahrzeugen und Maschinen vorgesehen. Das Produkt stammt von Hella und wird über die MPN 146.79.43 und GTIN 4082300193022 identifiziert. Der Sockel bietet mechanische Halterung und elektrischen Kontaktpunkt für die Flachsteckeranschlüsse des Relais und ist so ausgelegt, dass er sowohl 6,3 mm- als auch 2,8 mm-Flachstecker nach SAE-Konvention aufnehmen kann.

Funktion

• Hält ein 9-poliges Relais sicher an seinem Platz und führt die elektrischen Verbindungen zum Fahrzeugkabelbaum.
• Erleichtert Relaiswechsel und Wartung, indem eine separate Fassung angeboten wird, sodass der Kabelbaum beim Relaiswechsel nicht demontiert werden muss.
• Passt zu Mini-Relais mit SAE-Steckbild, bei denen die Kombination aus 5 × 6,3 mm und 4 × 2,8 mm Flachsteckern verwendet wird.

Material und Konstruktion

• Das Gehäuse ist aus schwarzem Kunststoff gespritzt und bietet ausreichende mechanische Festigkeit für die übliche Montage im Motor- und Elektroraum. Die Korrosionsbeständigkeit des Kunststoffs macht es geeignet für Fahrzeuge, in denen Feuchtigkeit und Schmutz auftreten können.
• Die Fassung ist isoliert, was das Risiko von Kurzschlüssen zwischen den Polen reduziert und elektrische Trennung entsprechend dem Relais-Typ sicherstellt.
• Es ist keine Schrumpfschläuche (Heat-Shrink) integriert und es sind keine Lötverbindungen vorhanden — der Anschluss erfolgt über Standard-Flachstecker (Faston)-Klemmen.

Technische Eigenschaften

• Anzahl der Pole: 9-polige Fassung.
• Kontaktarten: Platz für 5 × 6,3 mm Flachstecker und 4 × 2,8 mm Flachstecker (Faston/Flachsteckhülsen).
• Isoliert: Ja.
• Lötverbindungen: Nein — ausgelegt für Druck-/Steckkontakt mit Flachsteckern.

Kompatibilität und Anwendung

• Geeignet für Mini-Relais mit SAE-Steckanschluss und Standard-9-poliger Relaiskonfiguration, wie sie häufig in Motorrädern, Pkw und Arbeitsmaschinen vorkommt.
• Zielgruppe sind Mechaniker und erfahrene Motorradbesitzer, die Relaismontage und Fehlerdiagnose im Kabelbaum durchführen.
• Prüfen Sie die Pin-Ausführung des Relais gegen die Pin-Konfiguration der Fassung vor der Montage, um eine korrekte Übereinstimmung zwischen 6,3 mm- und 2,8 mm-Kontakten sicherzustellen.

Montage und Wartung

• Wird auf einer geeigneten Fläche oder in einer für Fassungen vorgesehenen Halterung montiert; die Befestigung hängt vom Fahrzeugdesign ab.
• Bei Wartung: Ziehen Sie das Relais aus der Fassung, um zu messen oder es zu ersetzen, ohne den gesamten Kabelbaum demontieren zu müssen.
• Überprüfen Sie die mechanische Greiffähigkeit der Kontakte und reinigen Sie diese gegebenenfalls vor dem Einstecken, um niedrige Kontaktwiderstände sicherzustellen.

Die Marke Hella und die Artikelnummer (MPN 146.79.43) sind nützlich bei der Suche nach kompatiblen Relais und Ersatzteildokumentation. GTIN 4082300193022 kann für Lagerverwaltung und Beschaffungssysteme verwendet werden.

Hinweis: Das Produkt wird in schwarzem Kunststoff geliefert und ist als einzelne Fassung zur Relaismontage vorgesehen. Angaben zur Kartonverpackung in Lieferantentexten wurden aus dieser Beschreibung entfernt, um Missverständnisse über die gelieferte Stückzahl zu vermeiden.
