Stecknippel Stahl Lw 13 Mm

Stahl-Sticknippel LW 13 mm für Schlauchanschluss

Produktübersicht: Dieser Stahl-Sticknippel von EWO (MPN 656.53.45, GTIN 4030875007961) ist eine Pfeiler- bzw. Stecknippel mit Schlauchanschluss, der zur Montage an pneumatischen Systemen und Schnellverbindungen mit LW 13 mm-Anschluss vorgesehen ist. Er besteht aus verzinktem Stahl und ist so konzipiert, dass er mit Anschlüssen in DN 7,2 und DN 7,8 Dimensionen zusammenpasst.

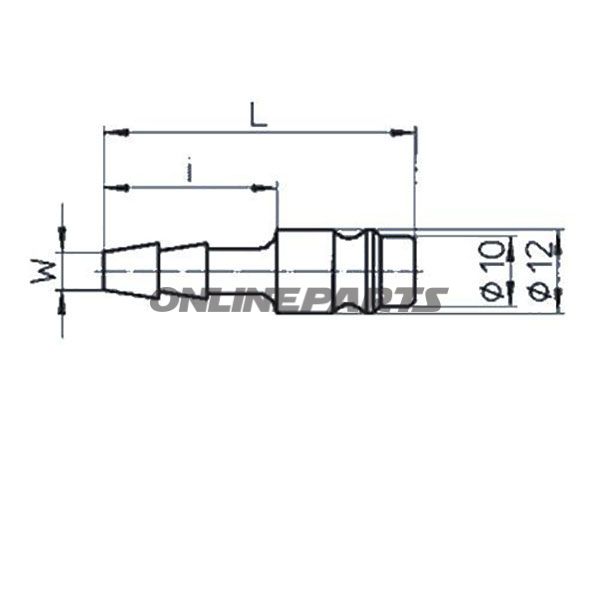

• Anschlusstyp: LW 13 mm (passt zu Standard-LW-Konfigurationen)
• Gesamtlänge: 45 mm
• Schlauchhülse (eingespritzter Teil): 25 mm
• Material: Verzinkter Stahl
• Kompatibilität: Alle DN 7,2 und DN 7,8 Anschlüsse
• Herstellerangaben: EWO, Artikelnummer (MPN) 656.53.45, GTIN 4030875007961

Funktion und Anwendung: Der Stecknippel fungiert als mechanische Übergangslösung zwischen einem Schlauch und einer LW 13 mm-Kappe. Er sorgt für eine dichte und stabile Verbindung zu Schnellverbindungen sowie zu gängigen pneumatischen Fittings, bei denen die LW 13 mm-Schnittstelle verwendet wird. Die Schlauchhülse (25 mm) bietet eine ausreichende Eininsertionslänge für gängige Schläuche, sodass Klemm- oder Schellklemmen korrekt installiert werden können, ohne übermäßigen Verschleiß am Übergang.

Werkstoffwahl und Eigenschaften: Der Stecknippel ist aus verzinktem Stahl gefertigt, was eine mechanisch robuste Komponente mit besserer Korrosionsbeständigkeit gegenüber unbehandeltem Stahl bietet. Die Verzinkung reduziert das Risiko von Oberflächenangriffen in feuchten Umgebungen oder bei leichtem chemischen Einfluss, aber die Komponente sollte dennoch in Bezug auf konkrete Betriebsbedingungen (z. B. aggressive Chemikalien oder Salzwasser) vor längerem Einsatz bewertet werden. Stahl bietet gute dimensionale Stabilität und hält Belastungen durch Festklemmen und wiederholte An- und Abkopplungen stand.

Technische Vorteile und Überlegungen:

• Standard LW 13 mm-Schnittstelle sorgt für Kompatibilität mit bestehenden Schnellverbindungen im selben Standard.
• 25 mm Schlauchhülse sorgt für ausreichende Eininsertionslänge bei den meisten flexiblen Schläuchen in DN 7,2/7,8-Anwendungen.
• Verzinkte Oberfläche reduziert wartungsbedingte Kosten durch Korrosion im Vergleich zu unbehandeltem Stahl.
• Gesamtlänge von 45 mm erleichtert die Berechnung notwendiger Montage- und Freiraummaße in engen Montagebedingungen.

Kompatibilität und Montagetipps: Der EWO-Stecknippel ist kompatibel mit Anschlüssen, die DN 7,2 und DN 7,8 angegeben sind. Beim Anbringen wird empfohlen:

• Zu prüfen, dass der Innendurchmesser des Schlauchs mit dem Profil der Schlauchhülse übereinstimmt, um Spiel oder Undichtigkeiten zu vermeiden.
• Korrekten Schlauchklemmen- oder durchgehenden Klemmsatz zu verwenden, um eine gleichmäßige Kraftverteilung entlang der Schlauchhülse sicherzustellen.
• Zu überprüfen, dass LW 13 mm-Kupplung und Stecknippel-Toleranzen kompatibel sind gemäß Herstellerangaben, um Dichtheit beim Betriebsdruck zu gewährleisten.

Kurz zum Marke und Identifikation: Das Produkt wird von EWO vermarktet und kann sowohl anhand der Hersteller-Teilenummer MPN 656.53.45 als auch GTIN 4030875007961 identifiziert werden. Diese Nummern sind bei Bestellungen, Ersatzteilidentifikation und bei der Prüfung der Kompatibilität in Ersatzteil-Datenbanken hilfreich.

Bemerkungen: Die Angabe zur Karton-Einheit im Quelldokument bezeichnet eine logistische Verpackungseinheit, nicht die Anzahl der dem Endkunden gelieferten Teile. Bei Bedarf größerer Mengen oder spezieller Verpackung wenden Sie sich bitte an den Lieferanten für präzise Lieferbedingungen.
