Stecknippel Stahl Ig 3/8

Stahl-Stücknippel mit Innengewinde (G 3/8) für DN 7,2 / DN 7,8 Verbindungen

Produkt: Stahl-Stücknippel IG 3/8 von EWO (MPN: 656.52.79, GTIN: 4030875008005). Dieser Stift ist vorgesehen für das Zusammenfügen von Druckluft- und Hydraulikleitungen, bei dem eine Innengewinde-Verbindung in G 3/8 erforderlich ist.

Funktion

• Gewährleistet eine sichere Innengewindeverbindung (G 3/8) zwischen Komponenten und Schlauch-/Anschlusssystemen.
• Wird zusammen mit Anschlüssen und Fittings in DN 7,2- und DN 7,8-Systemen verwendet, bei denen Maßanpassung und Dichtheit wichtig sind.
• Eignet sich für Montage in Werkstätten und Industriebereichen, in denen standardisierte Gewinde- und Schraubenschlüsseldimensionen (SW) verwendet werden.

Material und Herstellung

• Hergestellt aus verzinktem Stahl, der einen Korrosionsschutz gegenüber unbehandeltem Stahl bietet.
• Die Verzinkung ist eine praktische Oberflächenbehandlung, die das Risiko von Oberflächenkorrosion in typischen Werkstatt- und Outdoor-Bedingungen reduziert, ersetzt jedoch nicht korrosionsbeständige Legierungen in sehr aggressiven Umgebungen.
• Die Materialwahl sorgt für ausreichende mechanische Festigkeit für gängige Verbindungen in Druckluft- und leichten Hydraulikinstallationen.

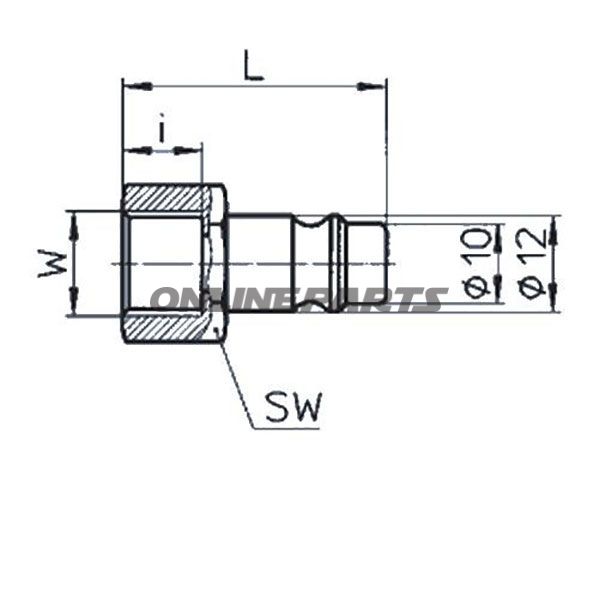

Maße und Technische Daten

• Anschluss: G 3/8 (Innengewinde).
• Gesamtlänge: 33 mm.
• Innengewindelänge: 10 mm.
• SW (Schlüsselweite): 19 mm — Standardmaß für Montage mit Schraubenschlüssel oder Ringschlüssel.

Kompatibilität

• Kompatibel mit Anschlüssen und Fittings, die für DN 7,2 und DN 7,8 ausgelegt sind (typisch in kleineren Luft- und Flüssigkeitssystemen verwendet).
• Kann zusammen mit EWO-Anschlüssen sowie entsprechenden standardisierten Komponenten verwendet werden, bei denen ein G 3/8 Innengewinde benötigt wird.

Praktische Hinweise zur Montage und Nutzung

• Überprüfen Sie Gewindefertigkeiten und Dichtungen bei der Montage — verwenden Sie geeignete Dichtmittel (z. B. PTFE-Tape oder Gewindedichtung) gemäß Herstellerempfehlung, um Leckage zu vermeiden.
• Bei Anziehdrehmoment korrekt anziehen, um Beschädigungen des Gewindes oder Überdrehen zu vermeiden; SW 19 mm gibt die passende Werkzeuggröße an.
• Die Verzinkung schützt vor allgemeiner Oberflächenkorrosion, doch bei aggressiven Chemikalien oder Salzwasserexposition sollten Sie korrosionsbeständigere Materialien in Erwägung ziehen.

Identifikation

• Marke: EWO — bekannt für Fittings und Verbindungs Komponenten im Bereich Druckluft und Flüssigkeitstransport.
• MPN: 656.52.79 (internes Artikelnummer).
• GTIN: 4030875008005 — nützlich beim Einkauf, der Lagerverwaltung und der Variantenprüfung.

Verpackung

Das Produkt wird in Standardverpackung für Einzelteile geliefert; die Angabe der Karton-Einheit in der Lieferantenangabe (5) bezieht sich auf Kartonverpackung im Großhandel und sollte nicht mit der Stückzahl in einer einzelnen Kundenlieferung verwechselt werden.

Bei Fragen zur Kompatibilität mit spezifischen Anschlüssen oder falls Sie eine Maßzeichnung für Ihre Installation benötigen, kann die EWO MPN 656.52.79 als Referenz bei Anfrage beim Lieferanten oder der Ersatzteil-Datenbank verwendet werden.
