Stecknippel aus galvanisiertem Stahl, Außengewinde G 3/8 — für DN 7,2 und DN 7,8 Verbindungen
Produktübersicht: Diese Stecknippel von EWO (MPN: 656.53.03, GTIN: 4030875007985) ist eine Nippel mit Außengewinde aus galvanisiertem Stahl, konzipiert für die Verbindung mit DN 7,2 und DN 7,8 Schnellkupplungen. Sie wird hauptsächlich als mechanisches Verbindungsstück in Druckluft- und Flüssigkeitssystemen verwendet, wo eine robuste Schraubverbindung mit G 3/8-Anschluss erforderlich ist.

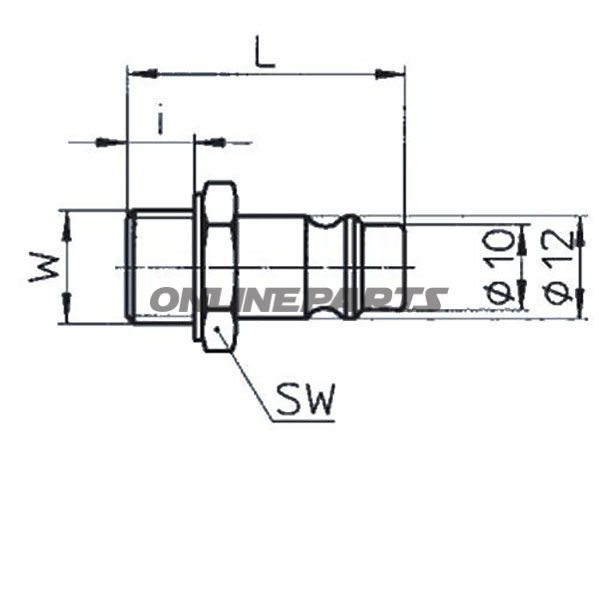

- Anschluss: G 3/8 (Außengewinde)
- Gesamtlänge: 33 mm
- Außengewindelänge: 9 mm
- Schraubweite (SW): 19 mm
Funktion und Anwendung: Die Stecknippel dient als Übergangsstück zwischen einem Rohr, Schlauch oder Armatur und einer Innengewinde-Verbindung. Das Außengewinde ermöglicht eine zuverlässige mechanische Verbindung, die mit Standard-Schlüsseln (SW 19) montiert werden kann. Das Produkt eignet sich für den Einsatz in Werkstätten, an Fahrzeugen oder industriell, wenn DN 7,2/7,8 Verbindungen verwendet werden.
Material und Eigenschaften: Der Nippel besteht aus galvanisiertem Stahl. Die Verzinkung bietet einen Korrosionsschutz gegenüber unbehandeltem Stahl und sorgt für eine längere Lebensdauer in gängigen Umgebungen, einschließlich Outdoor-Einsatz und feuchter Umgebung. Die Materialwahl bedeutet außerdem hohe mechanische Festigkeit bei Spann- und Anzieharbeiten, was bei wiederholtem Montieren/Demontieren relevant ist.
Kompatibilität und Montage: Die Konstruktion ist kompatibel mit allen gängigen DN 7,2 und DN 7,8 Verbindungen von EWO und anderen Anbietern, die denselben Abmessungsstandard verwenden. Bei der Montage sollten die Außengewindelänge von 9 mm sowie die innere Tiefe des G 3/8-Gewindes geprüft werden, um ein korrektes Eintreten und Abdichtung zu gewährleisten. Verwenden Sie geeignete Dichtungen (z. B. Gewinde-Dichtband oder Dichtmittel) dort, wo eine Leckage in Druckluft- oder Flüssigkeitssystemen vermieden werden muss.
Praktische Hinweise für den Mechaniker:
- Zweistufige Bewertung des Anzugsmoments: Verwenden Sie ein Werkzeug mit SW 19 für eine korrekte Montage, ohne das Gewinde zu deformieren.
- Überprüfen Sie kompatible Toleranzen beim Austausch vorhandener Nippel — Gesamtlänge 33 mm kann den Reichweite in beengten Montagesituationen beeinflussen.
- Die Verzinkung bietet Schutz gegen typische Korrosion; bei aggressiven Chemikalien oder stark salzhaltigen Umgebungen sollten Materialeigenschaften erneut bewertet werden.
Identifikation: Das Produkt ist vom Hersteller EWO unter der Teilenummer 656.53.03 gekennzeichnet. GTIN 4030875007985 kann für logistische Abwicklung und Abgleich mit dem Lieferanten-Stückverzeichnis verwendet werden.
Verpackung: Die Angabe zur Karton-Einheit (mit 5 als Quellangabe) bezieht sich auf die Versand-Einheit und sollte nicht mit der Liefermenge pro Kaufeinheit verwechselt werden, sofern der Lieferant nichts anderes angibt.
Schlussfolgerung: EWO Stecknippel Stahl G 3/8 ist ein mechanisch einfaches, aber robustes Verbindungsstück aus galvanisiertem Stahl, geeignet für Service- und Werkstattgebrauch, bei dem DN 7,2/7,8 Verbindungen verwendet werden. Die angegebenen Abmessungen (G 3/8, Gesamtlänge 33 mm, Gewindelänge 9 mm, SW 19) erleichtern die Beurteilung von Montagebedingungen und Kompatibilität in bestehenden Systemen.
