Stecknippel R 1/2

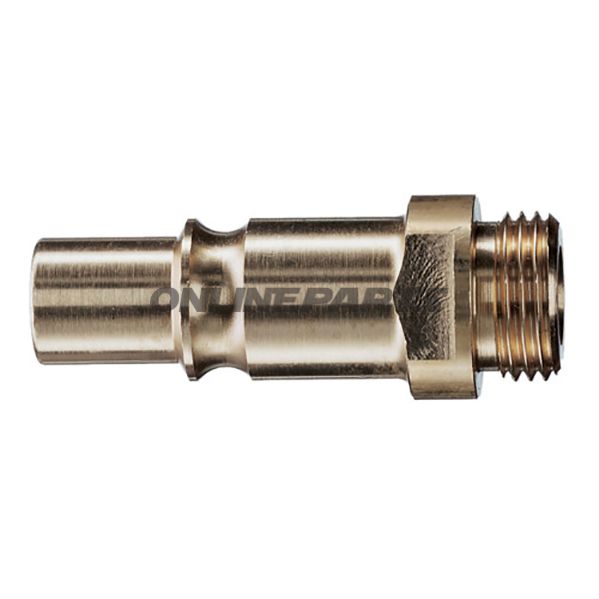

Stiftschnapper R 1/2" – Einschraubschlauchtülle aus Messing mit zylindrischem Außengewinde

Diese Stiftschnappsel (Einschraubschlauchtülle) ist für eine feste Verbindung zwischen Schlauch und Bauteilen mit G 1/2 Gewinde konzipiert. Das Produkt von EWO (MPN: 656.75.64, GTIN: 4030875007459) verfügt über zylindrisches Außengewinde und ist aus Messing gefertigt, was eine gute Kombination aus mechanischer Festigkeit, Korrosionsbeständigkeit und Verarbeitbarkeit beim Montagevorgang bietet.

Funktion und Anwendung

• Gibt eine schlanke, schraubbare Verbindung von flexiblen Schläuchen direkt in Bauteile mit innenliegendem G 1/2-Gewinde.
• Geeignet für hydraulische, pneumatische und flüssigkeitsführende Installationen, bei denen eine G 1/2-Verbindung und ein Schlauchdurchmesser von ca. 19 mm erforderlich sind.
• Typischerweise von Mechanikern und Werkstätten für Wartung und Reparatur verwendet, wo eine robuste und wiederholbar dichte Verbindung benötigt wird.

Material und Eigenschaften

• Material: Messing – bietet eine ausgewogene Kombination aus Festigkeit und Korrosionsbeständigkeit. Messing weist zudem gute Gewindeeigenschaften auf, was das Risiko von Schäden beim Montieren und Demontieren verringert.
• Oberfläche: Unbearbeitet/ Standard Messing (nicht als nickel- oder verchromt angegeben), was gewöhnlich für Teile ist, bei denen elektrische Leitfähigkeit oder zusätzlicher Korrosionsschutz nicht erforderlich ist.

Abmessungen und mechanische Details

• Gewinde: G 1/2 (Außengewinde für Schraubanschluss in eine innenliegende G 1/2-Muffe).
• Innen Schlauchanschluss (LW): 19 mm (angegeben als Innen-Durchmesser 19 mm) — wesentlich für die Auswahl von Schläuchen / Befestigungsmethode.
• Schlüsselweite: 20 mm — relevant bei Montage mit Schraubenschlüssel oder Maulschlüssel für einen korrekten Momentübertrag.
• Gesamtlänge (Länge 1): 63,0 mm.
• Einschraub-/Ende-Länge (Länge 2): 10,0 mm — gibt den Teil an, der typischerweise im Gewinde sitzt oder nach der Montage sichtbar ist.

Praktische Montageüberlegungen

• Stellen Sie sicher, dass die richtige Schlaucheigenschaft für den Innendurchmesser von 19 mm verwendet wird; verwenden Sie passende Schlauchklemmen oder -schellen, um eine Dichtung an den Schlauchenden sicherzustellen.
• Beim Einsetzen in das G 1/2-Gewinde geeignete Dichtung verwenden (z. B. Gewindedichtung oder Gewindedichtband) abhängig vom Medium und den Dichtheitsanforderungen.
• Vermeiden Sie Überdrehung; verwenden Sie einen Drehmomentschlüssel oder bewerten Sie nach Erfahrung, um Gewinde zu schonen und das Messingmaterial vor Flecken oder Verformung zu schützen.

Kompatibilität

• Passt zu Bauteilen und Armaturen mit innenliegendem G 1/2-Gewinde.
• Geeignet für Schläuche mit einem Innendurchmesser von ca. 19 mm. Überprüfen Sie stets die Schlauchabmessungen im Verhältnis zur angegebenen LW, um eine korrekte Passform zu gewährleisten.

Das Produkt wird unter der Marke EWO vermarktet und mit der Herstellernummer (MPN) 656.75.64 sowie GTIN 4030875007459 identifiziert. Diese Angaben können für den Einkauf, die Identifikation von Ersatzteilen und die Prüfung der Kompatibilität in Ersatzteil-Datenbanken genutzt werden.

Wenn Sie weitere technische Daten wie Materialzertifikat, Toleranzen oder Oberflächenbehandlung benötigen, können diese oft durch Nachfrage beim Lieferanten oder Hersteller bezogen werden.
