Steckgehäuse Set 6-Polig Jmptyco Amp Superseal

6-Pin-Steckgehäuse-Satz für AMP Superseal – wasserdichte Verbindung für Fahrzeuginstallationen

Produkt: JMP 6-Pin-Steckgehäuse-Satz für TYCO/AMP Superseal (MPN: 158.06.97, GTIN: 4043981305395). Dieses Set wird von der Marke JMP geliefert und ist vorgesehen zur Herstellung oder Reparatur von 6-poligen, abgedichteten elektrischen Verbindungen in Autos, Nutzfahrzeugen und Motorrädern.

Funktion und Anwendung

• Das Set ermöglicht die Herstellung einer zuverlässigen, wasserdichten und ölbeständigen Steckverbindung in bestehenden Kabelbäumen oder bei der Installation von Zusatzgeräten.
• Geeignet zur Reparatur von verschlissenen oder korrodierten Steckern in Kabelbäumen sowie zum Anschluss von Zubehör wie Standheizung, PDC (Park Distance Control), Rückfahrkamera, zusätzlicher Beleuchtung usw.
• Kompatibel mit der AMP Superseal-Serie, wodurch es bei dem Austausch oder der Erweiterung standardisierter Superseal-Konnektoren einsetzbar ist.

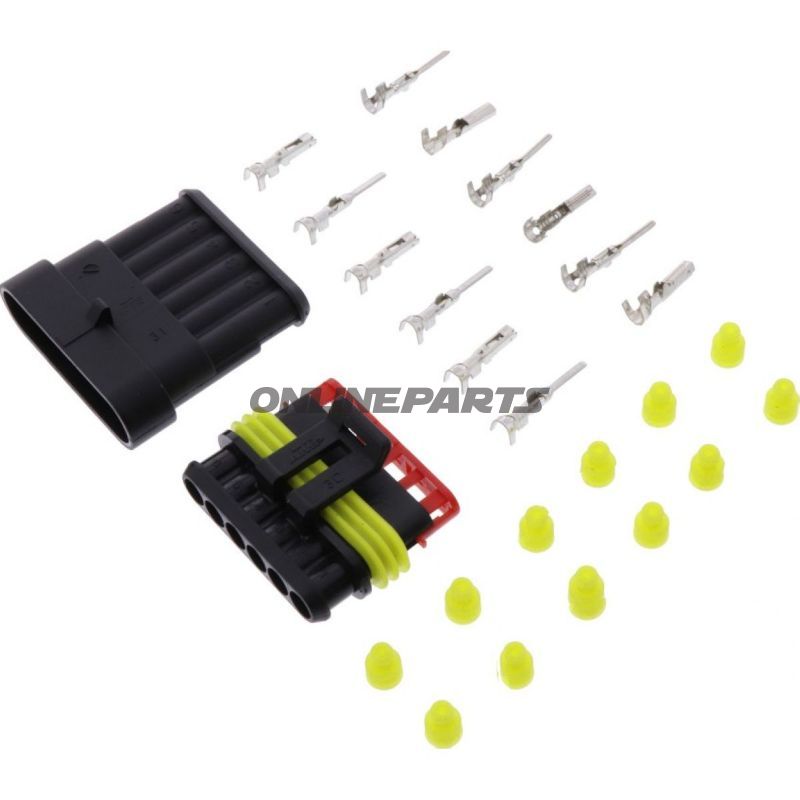

Inhalt und technische Eigenschaften

• 6-stiftkontakte (männlich) für Leiterquerschnitte 0,75–1,5 mm². Einfügungsbreite des Stifts: 1,5 mm; Höhe: 0,8 mm.
• 6 Buchsenkontakte (weiblich) für Leiterquerschnitte 0,75–1,5 mm². Einfügungsbreite: 1,5 mm; Höhe: 0,8 mm.
• 12 einzelne Drahtabdichtungen (gelbe AMP-Abdeckstopfen) für Einzelleiter mit Querschnitt 1–1,5 mm². Durchmesser: 5,9–6,1 mm; Länge: 7,8 mm; Version: ELA.
• 1 6-poliges Steckgehäuse (Stiftgehäuse) und 1 6-poliges Steckgehäuse (Buchsengehäuse) ausgelegt auf Superseal-Geometrie.

Materialien und Eigenschaften

• Stift- und Buchsenkontakte aus Metall geeignet für elektrische Verbindungen und beschichtet, um Korrosion zu widerstehen und niedrigen Übergangswiderstand im Betrieb zu gewährleisten.
• Drahtabdichtungen aus weichem, ölbeständigem Elastomer, um eine Abdichtung um die Leiter-Isolierung zu erreichen und das Eindringen von Feuchtigkeit und Verunreinigungen zu verhindern.
• Die Steckgehäuse sind im Kunststoffspritzguss gefertigt mit Abmessungen und Abdichtungen, die der AMP Superseal-Norm angepasst sind, was eine mechanische Fixierung und Abdichtung bei korrekter Montage sicherstellt.
• Das Set enthält keine Schrumpfschläuche oder Lötverbindungen; die Kontakte sind zum Crimpen mit geeignetem Werkzeug vorgesehen.

Kompatibilität und Anwendungsbereich

• Direkt kompatibel mit AMP/TYCO Superseal-Systemen und verwendbar dort, wo eine 6-polige abgedichtete Verbindung benötigt wird.
• Empfohlen für Fachkräfte und Mechaniker, die mit den elektrischen Systemen von Autos und Motorrädern arbeiten, insbesondere beim Austausch beschädigter Superseal-Stecker oder bei der Installation von Zusatzgeräten.
• Geeignet für Leiterquerschnitte von 0,75 bis 1,5 mm²; nicht geeignet für andere Querschnitte ohne passende Kontakttypen.

Technische Übersicht

Montagehinweise

• Verwenden Sie das richtige Crimp-Werkzeug für AMP/TE-Kontakte, um eine elektrische und mechanische langlebige Verbindung sicherzustellen.
• Stellen Sie sicher, dass die einzelnen Drahtabdichtungen vor dem Zusammenbau ordnungsgemäß in das Steckgehäuse eingesetzt werden, um die spezifikationsgemäße Abdichtung zu erreichen.
• Überprüfen Sie die Montage der Kontakte und die Verriegelungsmechanismen nach dem Zusammenbau, um vollständige Verriegelung und Abdichtung sicherzustellen.

Produktidentifikation: JMP, MPN 158.06.97, GTIN 4043981305395.
