Steckgehäuse Set 5-Polig Jmptyco Amp Superseal

5-poliges Stiftverbinder-Set für AMP Superseal – wasserdichte kontaktlose Lösung für Fahrzeuge und Motorräder

Produkt: 5-poliges Stiftverbinder-Set JMP TYCO AMP Superseal
Marke: JMP
MPN: 158.06.96
GTIN: 4043981305388

Dieses Set liefert eine komplette 5-polige AMP Superseal-kompatible Steckverbindung, vorgesehen für den Einsatz in Pkw, Nutzfahrzeugen und Motorrädern. Das Set ist darauf ausgelegt, eine zuverlässige, wasserdichte und ölbeständige Verbindung bei der Reparatur von verschlissenen oder korrodierten Steckern im Kabelbaum sowie bei der Montage von Zubehör wie Standheizung, Parkassistent, Rückfahrkamera und zusätzlicher Beleuchtung zu schaffen.

Funktion

• Schafft eine wasserdichte und ölbeständige elektrische Verbindung zwischen Sensor/Zubehör und dem bestehenden Kabelbaum.
• Ermöglicht den Austausch beschädigter Stift- oder Buchsenkontakte, ohne neue komplette Kabel oder Originalgehäuse führen zu müssen.
• Für eine dicht sitzende Passform in den AMP Superseal-Häusern ausgelegt, damit die Stecker auch bei Vibration und Umwelteinflüssen dicht bleiben.

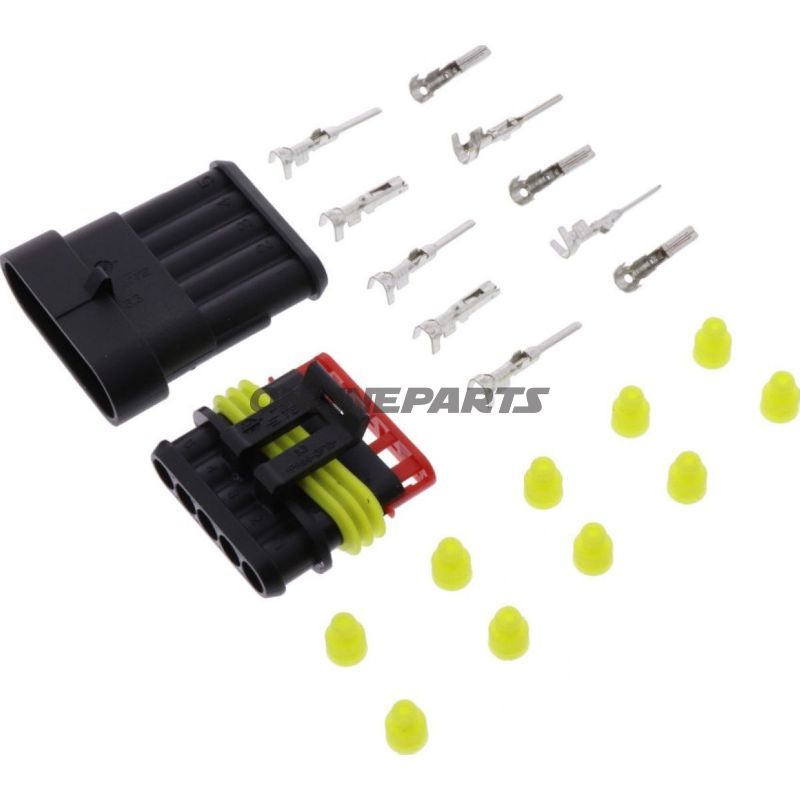

Inhalt und technische Daten

• 5 Stiftkontakte (AMP) für Leiterquerschnitte 0,75–1,5 mm²; Anschlussmaß: Breite ca. 1,5 mm, Höhe ca. 0,8 mm.
• 5 Buchsenkontakte (AMP) für Leiterquerschnitte 0,75–1,5 mm²; gleiche Passungsmaße wie die Stifte.
• 10 einzelne Leiterdichtungen (gelb) für Querschnitte 1–1,5 mm²; Durchmesser 5,9–6,1 mm, Länge 7,8 mm, Version ELA.
• 1 5-poliges Stiftgehäuse (Stiftgehäuse) und 1 5-poliges Buchsengehäuse (Buchsengehäuse) in AMP Superseal-Ausführung.

Technische Übersicht: Das Set ist ein Connector-Kit von JMP für die AMP Superseal-Serie. Mindestleiterquerschnitt 0,75 mm², Höchstquerschnitt 1,5 mm². Die Verbindungen sind isoliert; es liegen keine Schrumpfschläuche bei und kein Löten ist erforderlich.

Materialien und Eigenschaften

• Kontakte: Legierung mit Oberflächenbehandlung, vorgesehen für Korrosionsbeständigkeit und guten elektrischen Kontakt; Material und Beschichtung sind darauf ausgelegt, Oxidation im Motorraum zu minimieren.
• Dichtungen: Elastomer (Gummi) zur Abdichtung um einzelne Leiter, ausgelegt, Öl und Feuchtigkeit zu widerstehen und sich bei Temperaturänderungen flexibel zu halten.
• Gehäuse: Technischer Kunststoff (AMP Superseal-kompatibel) mit guter mechanischer Festigkeit, vibrations- und chemikalienbeständig üblicherweise in Fahrzeugen.

Kompatibilität und Anwendung

• Passt in AMP Superseal-Systeme und kann bei Reparaturen oder beim Anschluss von Zubehör an Fahrzeug-, Nutzfahrzeug- und Motorradverkabelungen verwendet werden.
• Geeignet für Leiterquerschnitte 0,75–1,5 mm²; verwenden Sie den richtigen Leiterquerschnitt und die richtige Crimpzange, um eine langlebige Verbindung zu sichern.
• Verwendung in Umgebungen, in denen Dichtheit gegen Feuchtigkeit, Staub und Öl erforderlich ist; korrekte Montage von Dichtungsgummis ist entscheidend für den IP-Schutz.

Praktische Montagehinweise

• Verwenden Sie das geeignete Crimpwerkzeug für AMP-Stecker, um eine elektrische und mechanisch korrekte Verbindung sicherzustellen.
• Prüfen Sie, dass die Leiterisolierung in der richtigen Länge entfernt ist und dass die Dichtumschläuche wie angegeben vor dem Einbau in das Gehäuse sitzen.
• Vermeiden Sie Löten direkt im Kontaktbereich, da dies das Dichtungsmaterial beschädigen und den Kontaktwiderstand verändern kann.

Das Set von JMP (MPN 158.06.96, GTIN 4043981305388) liefert die Bauteile, die üblicherweise benötigt werden, um eine 5-polige AMP Superseal-Verbindung mit richtiger Abdichtung und Materialauswahl für den Fahrzeugbetrieb aufzubauen.
