Steckgehäuse Set 4-Polig Jmptyco Amp Superseal

4-poliges Stecker-Satz für AMP Superseal – wasserdichte Verbindung für Fahrzeugverkabelung

Produkt: Steckverbinder-Satz 4-polig JMP TYCO AMP Superseal

Dieses Set von JMP (MPN: 158.06.95, GTIN: 4043981305371) liefert die Komponenten, die üblicherweise bei Reparaturen oder dem Aufbau einer zuverlässigen, wasserdichten und ölbeständigen elektrischen Verbindung im Fahrzeugkabelbaum verwendet werden. Das Set ist mit der AMP Superseal-Serie kompatibel und für den Einsatz in PKW, Nutzfahrzeugen und Motorrädern vorgesehen, z. B. beim Einbau eines Heizgeräts, PDC, Rückfahrkamera oder zusätzlicher Beleuchtung.

Funktion

• Schafft eine 4-polige, wasserdichte Steckverbindung zwischen Leitersträngen oder Zubehör.
• Ermöglicht den Austausch verschlissener oder korrodierter Kontakte im Kabelnetz, ohne den gesamten Kabelstrang zu ersetzen.
• Bietet mechanische Verriegelung und Abdichtung, wodurch die Gefahr von Feuchtigkeitsindringen und Korrosion reduziert wird.

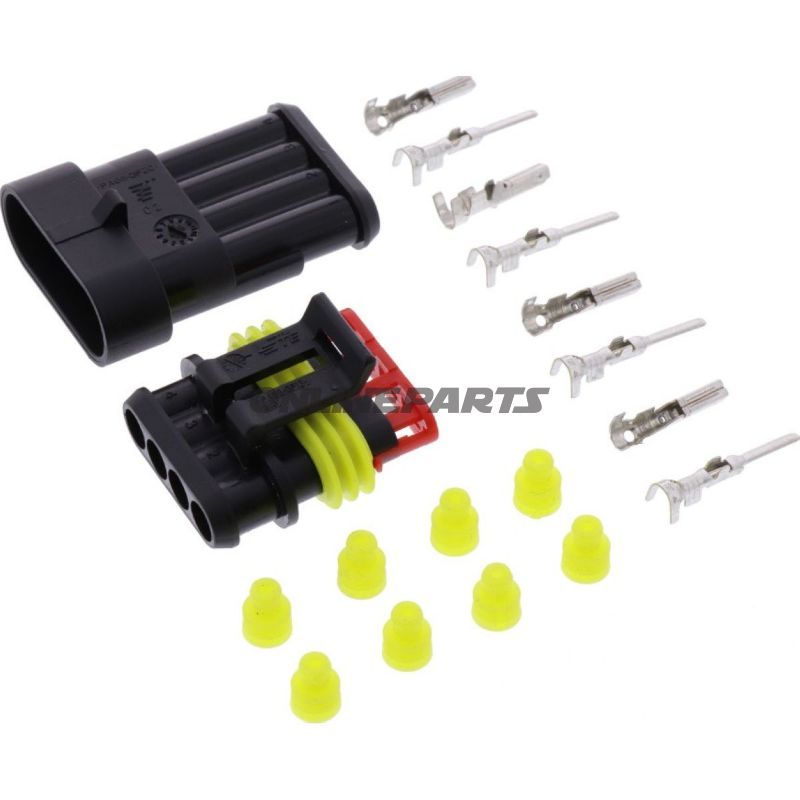

Inhalt und Kompatibilität

• 1 x 4-poliges Stiftgehäuse (AMP-Stiftgehäuse)
• 1 x 4-poliges Hülse-/Bussengehäuse (AMP-Buchsengehäuse)
• 4 x AMP-Stiftkontakte für Leiterquerschnitt 0,75–1,5 mm² (Kontaktbreite 1,5 mm, Kontakthöhe 0,8 mm)
• 4 x AMP-Busznekontakte für Leiterquerschnitt 0,75–1,5 mm² (Kontaktbreite 1,5 mm, Kontakthöhe 0,8 mm)
• 8 x Einzelleiter-Dichtungen (gelbe AMP-Dichtungsteile), geeignet für 1–1,5 mm²; Durchmesser 5,9–6,1 mm, Länge 7,8 mm, Version ELA

Materialien und Eigenschaften

• Kontakte: Metalllegierung geeignet für elektrische Leitfähigkeit und Korrosionsbeständigkeit (Krimplösung oder Crimp-Lösung je nach Anwendung). Das Set ist nicht zum Löten vorgesehen.
• Gehäuse und Dichtungsteile: Polymermaterialien, ausgelegt auf mechanische Festigkeit, Wärme- und Ölbeständigkeit sowie Feuchtigkeitsschutz. Die Dichtungen (gelb) gewährleisten individuelle Leiterdichtung im Gehäuse.
• Isolierung: Das Stecksystem ist isoliert, um Kurzschluss zu verhindern und die elektrische Sicherheit unter normalen Fahrzeugbedingungen zu wahren.

Technische Daten (Übersicht)

• Anzahl Pole: 4
• Geeignet für Leiterquerschnitt: 0,75–1,5 mm²
• Kompatible Serie: AMP Superseal
• Löten: Nicht zum Löten vorgesehen (Kontakte zum Crimpen/Einstecken)
• Dichtung: Individuelle Einzelleiter-Dichtungen mit ELA-Variante

Technische Angaben des Herstellers bestätigen, dass das Set für Crimp-/Einsteckmontage vorgesehen ist und keine Wärmeschlauch enthält. Für eine korrekte Montage wird die Verwendung eines passenden Crimp-Werkzeugs und Qualitätsstifte für den angegebenen Leiterquerschnitt empfohlen, um elektrischen Kontakt und mechanische Haltbarkeit sicherzustellen.

Anwendungshinweise

• Sicherheitshalber richtige Orientierung der Gehäuse beim Zusammenstecken sicherstellen und den Klick/Lock zur Abdichtung prüfen.
• Geeignete Kontakte und Dichtungsstopfen entsprechend dem Leiterdurchmesser wählen; zu kleine oder lose Crimps können zu schlechterem Kontakt und erhöhtem Widerstand führen.
• Dieses Produkt eignet sich für Reparaturen oder Installationen in Umgebungen, in denen Feuchtigkeit und Öl vorkommen können. Beachten Sie jedoch korrekte Materialauswahl und ordnungsgemäße Installationstechnik für eine längere Betriebsdauer.

Marke: JMP. MPN: 158.06.95. GTIN: 4043981305371.
