Steckgehäuse Set 3-Polig Jmptyco Amp Superseal

3-poliges Steckgehäuse-Set für AMP Superseal (JMP) – wasserdichte Kontaktlösung

Produkt: 3-poliges JMP TYCO AMP Superseal Steckgehäuse-Set

Brand: JMP   MPN: 158.06.94   GTIN: 4043981305364

Dieses Set liefert die grundlegenden Komponenten zum Herstellen oder Reparieren einer dreipoligen AMP Superseal-Steckverbindung, die häufig in Kraftfahrzeuganwendungen verwendet wird, bei denen Dichtheit sowie Öl- und Witterungsbeständigkeit erforderlich sind. Das Set ist darauf ausgelegt, eine rückstellbare, mechanisch und elektrisch sichere Verbindung im Leitungsnetz zu ermöglichen, wenn originale oder abgenutzte Stecker ausgetauscht werden müssen oder zusätzliches Zubehör montiert wird.

• Funktion: Erzeugt eine zuverlässige, wasserdichte und ölresistente Steckverbindung zwischen drei Leitern mittels Standard AMP Superseal-Vercrimpungen. Wird zur Reparatur korrodierter/funktionierender Stecker sowie bei der Montage von Zubehör wie Standheizung, Parksensoren (PDC), Rückfahrkamera oder zusätzlicher Beleuchtung verwendet.
• Kompatibilität: Geeignet für die AMP Superseal-Serie und kann in Pkw, Nutzfahrzeugen und Motorrädern verwendet werden. Passend für Leitungsquerschnitte im Bereich 0,75–1,5 mm².

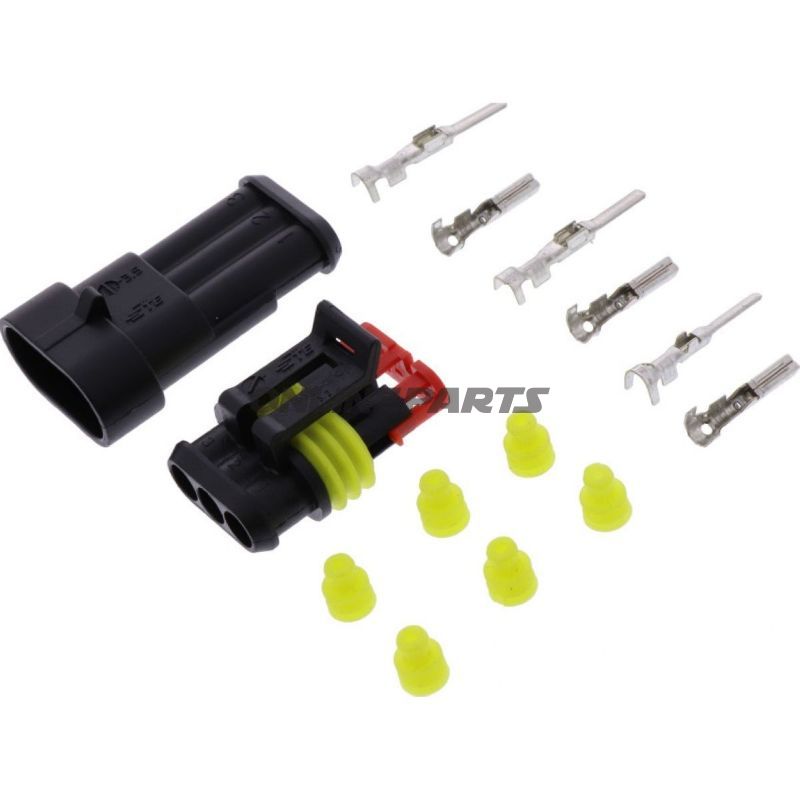

Inhalt und Abmessungen

• 3 x AMP-Pin-Kontakte für Kabelquerschnitt 0,75–1,5 mm²; Kontaktbreite 1,5 mm, Kontakt-Höhe 0,8 mm.
• 3 x AMP-Steckhülse-Kontakte für Kabelquerschnitt 0,75–1,5 mm²; dieselben Plug-Dimensionen wie oben.
• 6 x Einzelleiter-Dichtungen (gelbe AMP-Dichtkappen), ELA-Version: Querschnitt 1–1,5 mm², Durchmesser 5,9–6,1 mm, Länge 7,8 mm.
• 1 x 3-poliges Steckgehäuse (AMP-Pin-gehäuse) und 1 x 3-poliges Steckhülse-Gehäuse (AMP-Dosegehäuse).

Material und Eigenschaften

• Kontakte: Metalllegierung mit oberflächenbehandeltem Schutz, der gute Leitfähigkeit und Korrosionsbeständigkeit sicherstellt. Kontaktdimensionen entsprechen der AMP Superseal-Norm, was eine korrekte Passung in passende Gehäuse gewährleistet.
• Dichtungen: Elastische ELA-Dichtungen (gelb) aus öl- und witterungsbeständigem Elastomer, dimensioniert für Leiterisolierungen von 1–1,5 mm² zur Aufrechterhaltung einer IP-ähnlichen Abdichtung bei korrekter Assemblierung.
• Gehäuse: Kunststoffbauteile mit geeigneter mechanischer Festigkeit und Temperaturbeständigkeit für Anwendungen in Motorumgebungen; ausgelegt, Kontakte sicher zu arretieren und vor Feuchtigkeit und Schmutz zu schützen.

Technische Hinweise

• Typ: Connector Kits für die AMP Superseal-Serie.
• Anzahl der Pole: 3.
• Leitungsquerschnitt: 0,75–1,5 mm².
• Vercrimpungsmethode: mechanisches Crimpen (nicht löten), isoliert.
• Das Produkt enthält kein Schrumpfschlauch oder zusätzliche Heizschrumpfungen.

Bei der Montage ist ein korrektes Crimp-Werkzeug und die Prüfung der Dichtungen entscheidend, um die erwartete Dichtheit und elektrischen Kontakt sicherzustellen. JMPs Steckgehäuse-Set (MPN 158.06.94, GTIN 4043981305364) folgt den AMP Superseal-Abmessungen, und die Komponenten sollten gemäß den Empfehlungen des Herstellers zusammengefügt werden, um eine langlebige Funktion zu erreichen.
