Steckgehäuse Set 2-Polig Jmptyco Amp Superseal

2-poliges Stichkabelsatz for AMP Superseal – wasserdichte Verbindung zu Fahrzeuginstallationen

Dieses Stichkabelsatz von JMP (MPN: 158.06.93, GTIN: 4043981305357) wurde entwickelt, um eine zuverlässige, wasserdichte und ölbeständige 2-polige Verbindung im Fahrzeugkabelbaum von Autos, Lieferwagen und Motorrädern zu schaffen. Der Satz entspricht den Abmessungen der AMP Superseal-Norm und eignet sich zur Reparatur verschlissener oder korrodierter Stecker sowie bei der Installation von Zusatzgeräten wie Standheizung, PDC, Rückfahrkamera oder zusätzlicher Beleuchtung.

• Funktion: Bietet eine 2-polige elektrische Verbindung mit guter Abdichtung gegen Feuchtigkeit und Öl. Wird dort eingesetzt, wo eine kompakte, gesicherte und spritzwassergeschützte Verbindung benötigt wird.
• Kompatibilität: Ausgelegt für die AMP Superseal-Serie. Passt zu Leitern mit Querschnitten von 0,75 mm² bis 1,5 mm².

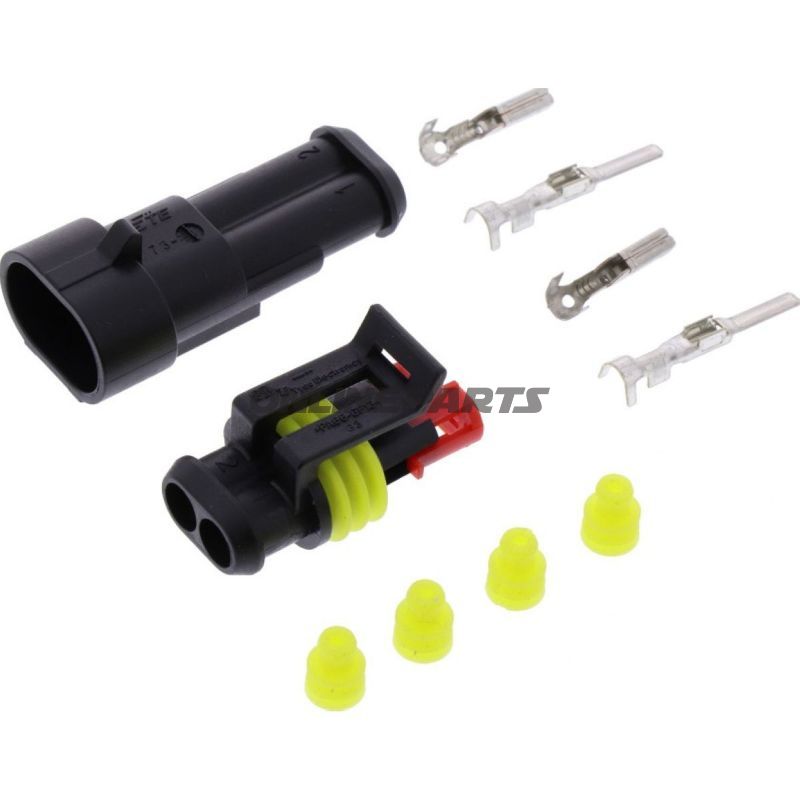

• Inhalt des Satzes: 2 Steckerkontakte und 2 Buchsenkontakte für Leiterquerschnitte von 0,75–1,5 mm², sowie 4 einzelne gelbe Dichtungen (AMP-Schutzstecker) und 1 Steckergehäuse + 1 Steckerhülse in 2-poliger Ausführung.

Materialien und Eigenschaften

• Stecker-/Buchsenkontakte: Legierungsmetall geeignet für elektromotorische Kontakte mit korrekter Schrumpf-/Befestigungsfläche. Nicht zum Löten vorgesehen.
• Dichtungen: Elastischer Polymer (gelb), ausgelegt zum Abdichten einzelader Einführungen für Durchmesser ca. 5,9–6,1 mm und Länge ca. 7,8 mm (Version ELA). Die Dichtungen sind darauf ausgelegt, Feuchtigkeit und gängige Öle/Klebstoffe im Motorraum zu widerstehen.
• Gehäuse: Kunststoffmaterial, beständig gegen Vibrationen und Temperaturwechsel im Fahrzeugumfeld. Isolierte Ausführung, um Kurzschlüsse zwischen den Polen zu verhindern.

Technische Daten (Auswahl)

• Typ: Connector Kits für AMP Superseal
• Polanzahl: 2
• Leiterquerschnitt (Min–Max): 0,75–1,5 mm²
• Schweiß-/Lötverbindungen: Nein (Klemmen für Schrumpfen)
• Isoliert: Ja
• Schrumpfschlauch wird nicht geliefert

Anwendungshinweise für Mechaniker und Techniker

• Montieren Sie die Kontakte mit geeignetem Schrumpfwerkzeug und prüfen Sie die mechanische Festigkeit, bevor Sie sie endgültig in das Gehäuse einsetzen.
• Sorgen Sie für die korrekte Platzierung der gelben Einzelleitung-Dichtungen, um Wasserdichtigkeit sicherzustellen; der Durchmesser und die Länge der Dichtung sind auf die angegebenen Leiterdimensionen angepasst.
• Der Einsatz von AMP Superseal-kompatiblen Gegenteilen und eine korrekte Kabelführung wird empfohlen, um Belastung der Kontaktpunkte durch Vibration zu vermeiden.

Das Produkt wird unter der Marke JMP vertrieben und mit der Herstellernummer 158.06.93 identifiziert. Der GTIN 4043981305357 kann bei der Suche nach technischer Dokumentation oder Ersatzteilidentifikation verwendet werden.
