Steckgehäuse Set 1-Polig Jmptyco Amp Superseal

1-poliges Steckdosen-Set für AMP Superseal — wasserdichte Steckverbindung für Fahrzeuginstallationen

Produkt: Steckverbinder-Set 1-polig JMP TYCO AMP Superseal von JMP (MPN: 158.06.92, GTIN: 4043981305340). Dieses Set enthält Komponenten zum Aufbau oder zur Reparatur einer einpoligen AMP Superseal-Steckverbindung im elektrischen System des Fahrzeugs.

Funktion und Anwendung

• Das Set ist ausgelegt, eine zuverlässige, wasser- und ölbeständige Verbindung im Kabelbaum zu schaffen. Es wird zur Reparatur von verschlissenen oder korrodierten Steckern verwendet sowie bei der Montage von Zubehör wie z. B. Standheizung, PDC (Parksensor), Rückfahrkamera oder zusätzlicher Beleuchtung.
• Entworfen für universelle Anwendungen in PKW, Nutzfahrzeugen und Motorrädern, wo die Abdichtungseigenschaften der AMP Superseal-Standards benötigt werden.

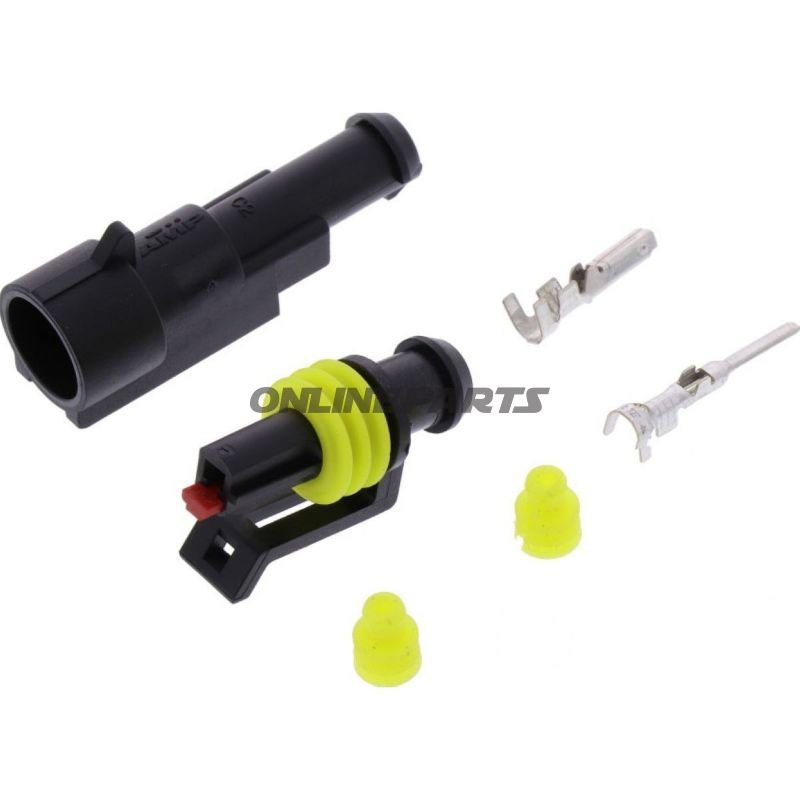

Inhalt und technische Kerndaten

• 1 AMP-Steckkontakt für Drahtquerschnitt 0,75–1,5 mm² (Stikbreite 1,5 mm, Stikhöhe 0,8 mm).
• 1 AMP-Buchse/Kontakt für Drahtquerschnitt 0,75–1,5 mm² (Stikbreite 1,5 mm, Stikhöhe 0,8 mm).
• 2 Einzelleiter-Dichtungen (Gelb, AMP-Schutzstopfen), für Querschnitte 1–1,5 mm²; Ø ca. 5,9–6,1 mm, Länge ca. 7,8 mm, Version ELA.
• 1 Stück 1-poliges Steckergehäuse (AMP-Steckgehäuse) und 1 Stück 1-poliges Hülsen-/Buchsengehäuse (AMP-Buchsengehäuse).

Materialien und Eigenschaften

• Steck- und Buchsenkontakte bestehen aus korrosionsbeständigen Metalllegierungen mit Metallbeschichtung für gute elektrische Kontaktqualität und Verschleißfestigkeit.
• Dichtungen bestehen aus Elastomer (Gummi) mit Öl- und Wasserbeständigkeit, dimensioniert gemäß den Anforderungen des AMP Superseal-Systems, um eine Abdichtung um isolierte Einzelleiter sicherzustellen.
• Gehäuse aus technischem Kunststoff, ausgelegt, um Vibrationen und Temperaturwechseln standzuhalten, wie sie typischerweise im Motorraum und unter dem Fahrzeugaufbau auftreten.
• Im Set gibt es keine Wärme-Schrumpfmanschetten oder Lötverbindungen — Verbindungen erfolgen durch Crimp-/Injektionskontakte gemäß AMP Superseal-Spezifikationen.

Kompatibilität und Montageinformationen

• Das Set ist kompatibel mit der AMP Superseal-Serie und passt zu Drahtquerschnitten von 0,75–1,5 mm²; die Anzahl der Pole ist 1 (einpolig).
• Die Montage erfolgt durch korrekte Einführung des Drahtes in das Crimp-Bereich des Kontakts und durch das Positionieren des Dichtstopfers, bevor der Kontakt in das Steckergehäuse gedrückt wird. Bitte auf eine korrekte Crimpung mit geeigneten Werkzeugen achten, um eine elektrische und mechanische sichere Verbindung zu erreichen.
• Produkt ist isoliert und für den Einsatz ohne zusätzliches Löten oder Schrumpfschläuche vorgesehen.

Technische Daten (Zusammenfassung)

• Typ: Connector Kit
• Geeignet für: AMP Superseal-Serie
• Drähthquerschnitt: 0,75–1,5 mm²
• Pole: 1
• Isoliert: Ja
• Schweißen/Löten: Nein
• Wärme-Schrumpfung: Nein

Marke und Identifikation — Dies ist ein JMP-Produkt, das für AMP TYCO/AMP Superseal-Standards entwickelt wurde. Identifizieren Sie den Artikel mit MPN 158.06.92 und GTIN 4043981305340 bei Bestellung oder beim Suchen in Ersatzteilkatalogen.

Hinweise für professionelle Anwender

• Verwenden Sie geeignetes Crimpwerkzeug und prüfen Sie mechanische Haltbarkeit und Dichtung nach der Montage. Falsches Crimpen kann die Abdichtung und die elektrische Verbindung beeinträchtigen.
• Entfernen Sie eventuelle Rostreste im Kontaktbereich vor der Montage, um eine niedrige Kontaktwiderstand zu gewährleisten.
