Stecker Zugentlastet 1-Polig

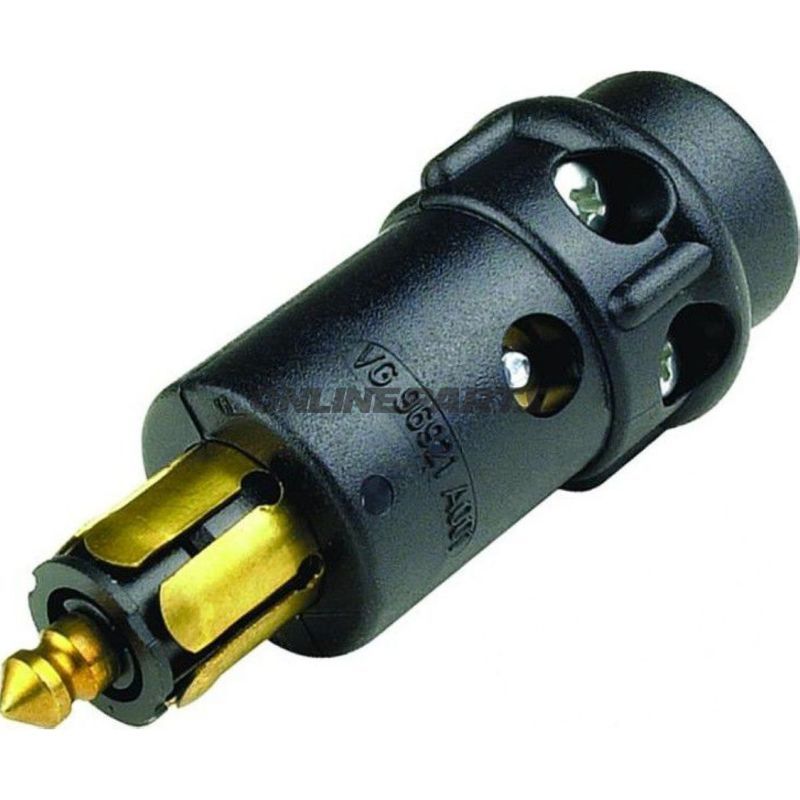

1-poliger Stecker mit Zugentlastung für Fahrzeugeinbauten (DIN/ISO 4165)

Dieser 1-polige Stecker (MPN: 146.70.00, GTIN: 4026736036478) ist für eine einfache und sichere Stromverbindung in Fahrzeug- und Militäranwendungen ausgelegt, einschließlich NATO-Fahrzeuge (Referenz Bw-Nr. 5935-12-127-9479). Er entspricht den Abmessungen und Normen gemäß DIN/ISO 4165.

Funktion

• Bietet eine einfache, polige Verbindung zur Stromversorgung in Spannungsbereichen von 6 V bis 50 V.
• Zugentlastung verringert die mechanische Belastung des Kabels bei Zug oder Vibrationen und erhöht so die Haltbarkeit der Verbindung in mobilen Umgebungen.
• Schraubanschluss ermöglicht das sichere Befestigen der Leiter ohne Löten; das Steckdesign verfügt nicht über einen separaten Knickschutz.

Materialien und Konstruktion

• Gehäuse und Ummantelung sind aus Kunststoff gefertigt. Das Kunststoffmaterial bietet Korrosionsbeständigkeit und geringes Gewicht, was in Fahrzeugumgebungen mit Vibrationen und Feuchtigkeit relevant ist.
• Die inneren Kontakte sind ausgelegt für bis zu 12 A Dauerstrom bei den angegebenen Spannungswerten. Die Dimensionierung entspricht den Anforderungen, die DIN/ISO 4165 für diesen Steckertyp stellt.
• Die Außendurchmesser messen etwa 12 mm, was bei der Planung von Kabeldurchführungen und Einbauräumen zu berücksichtigen ist.

Technische Daten (Übersicht)

• Typ: 1-poliger Stecker
• Norm: DIN / ISO 4165
• Spannung: 6–50 V
• Strom: bis zu 12 A
• Außendurchmesser: ca. 12 mm
• Anschluss: Schraubanschluss
• Zugentlastung: ja
• Knickschutz: nicht enthalten

Kompatibilität und Anwendung

• Geeignet für mobile Einbauten, Servicefahrzeuge und Militärfahrzeuge, in denen DIN/ISO 4165-Stecker verwendet werden.
• Typischerweise verwendet für Sensor-, Strom- oder Zubehörverbindungen, bei denen eine einfache, robuste 1-polige Verbindung ausreicht.
• Passend für Anwendungen, die mit der Bw-Nummer 5935-12-127-9479 konform sein müssen.

Praktische Hinweise zur Montage

• Achten Sie auf die korrekte Abisolierlänge und das feste Anziehen der Leiter in der Schraubklemme, um einen niedrigen Übergangswiderstand zu gewährleisten.
• Obwohl eine Zugentlastung integriert ist, sollten in stark vibrierenden Umgebungen Kabelführungen oder zusätzliche Befestigungen verwendet werden, um Belastungen am Stecker selbst zu vermeiden.
• Prüfen Sie die Stromanforderungen und Betriebsspannung im konkreten Stromkreis, um sicherzustellen, dass die Grenze von 12 A nicht überschritten wird.

Die Produkt-MPN 146.70.00 und GTIN 4026736036478 können zur Suche nach Datenblättern oder Ersatzteilen verwendet werden. In den bereitgestellten Daten ist keine Markenangabe vorhanden.
