Stecker Cee 5-Polig 400V 16Adose 1467836

CEE-Stecker 5-polig 400 V / 16 A für Einbau (Dose) — Modell 146.78.28

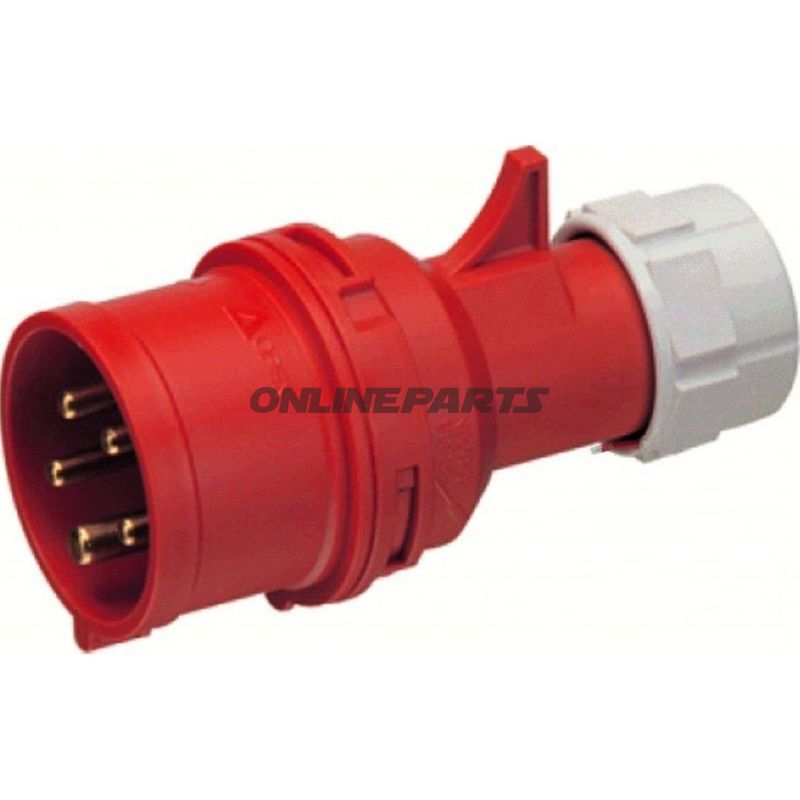

Dies ist ein 5-poliger CEE-Stromstecker ausgeführt für feste Montage in einer Dose (Einbaudose) für den dreiphasigen Einsatz bei 400 V, ausgelegt für 16 A. Die Herstellerartikelnummer (MPN) des Produkts ist 146.78.28 und es kann über die GTIN 9003399100833 identifiziert werden.

Funktion und Anwendung

Der Stecker ist für den industriellen Einsatz und mobile Installationen vorgesehen, wo eine standardisierte CEE-Verbindung erforderlich ist — z. B. zum Anschluss von Maschinen, Baustellengeräten und Ladestationen, die eine dreiphasige 400-V-Versorgung nutzen. Die 5-polige Konfiguration liefert drei Phasen, Neutralleiter und Schutzleiter, und die 6‑Uhr-Position (6h) sorgt für korrekte ergonomische Ausrichtung beim Koppeln mit entsprechenden CEE-Einbaugehäusen.

Materialien und Konstruktion

• Gehäuse und Korpus sind aus Polyamid 6 gefertigt, einem verschleißfesten technischen Kunststoff mit guter mechanischer Festigkeit und Beständigkeit gegenüber Öl und Chemikalien unter normalen Einsatzbedingungen.
• Die Kontakte sind vernickelt, was die Korrosionsbeständigkeit verbessert und über die Zeit einen stabilen elektrischen Kontakt sicherstellt — relevant in feuchten oder salzhaltigen Umgebungen.
• Der Stecker verfügt über eine einziehbare/klappbare Zugentlastung (verdeckte Zugentlastung), die die Belastung des Kabels bei Biegung und Zug reduziert, wodurch die Lebensdauer der Installation verlängert und das Risiko loser Verbindungen verringert wird.

Technische Details

• Anzahl der Pole: 5 (L1, L2, L3, N, PE)
• Nennstrom: 16 A
• Spannung: 400 V (dreiphasig)
• Polstellungskodierung: 6 h
• Max. Kabeldurchmesser: 18 mm

Praktische Eigenschaften und Vorteile

• Das Polyamid-6-Gehäuse ergibt ein leichtes, aber robustes Produkt, das bei Montage in Dosen und Schränken mechanisch widerstandsfähig ist.
• Die vernickelte Beschichtung der Kontakte reduziert Oxidation und gewährleistet über die Zeit geringen Übergangswiderstand — wichtig für Anwendungen mit hohen Strömen oder Dauerbetrieb.
• Die integrierte Zugentlastung macht die Installation sicherer und verringert das Risiko von Kabelbrüchen bei wiederholtem Ein- und Ausstecken.
• Die standardisierte CEE-Ausführung gewährleistet Kompatibilität mit den meisten industriellen Steckern und Schaltschränken in Europa.

Kompatibilität und Anwendungsbereiche

Der Stecker ist kompatibel mit standardmäßigen 5-poligen CEE-Einsätzen (400 V, 6 h) und kann in Industrieanlagen, auf Baustellen, in Werkstätten, Fahrzeugladegeräten und ähnlichen Anlagen verwendet werden, wo ein dreiphasiger 16-A-Anschluss passend ist. Achten Sie bei der Auswahl der Einbaudose und der Dichtungen auf den geeigneten IP-Schutzgrad entsprechend der Umgebung — das Polyamidgehäuse selbst bietet gute Haltbarkeit, aber der IP-Wert hängt von der Gesamtinstallation ab.

Identifikation

Das Produkt ist mit der Modellnummer 146.78.28 (MPN) angegeben und zusätzlich über die GTIN 9003399100833 erkennbar. In den beigefügten Produktdaten ist kein Markenname angegeben; Modell- und GTIN-Angaben dienen daher als primäre Identifikation für Einkauf und Ersatzteile.

Montage und Sicherheit

Bei der Montage sollte ein qualifizierter Elektriker die korrekte Leiteranschlussfolge, das Anzugsdrehmoment der Schraubklemmen und den passenden Leiterquerschnitt gemäß den örtlichen Elektrovorschriften sicherstellen. Prüfen Sie, dass die Zugentlastung korrekt an den Kabeldurchmesser (bis zu 18 mm) angepasst ist und dass Schrauben und Dichtungen fachgerecht angezogen sind, um die erwartete mechanische und umgebungsbezogene Dichtheit zu erreichen.
