Stecker 7-Polig Kunststoff 12Vlichtgrau

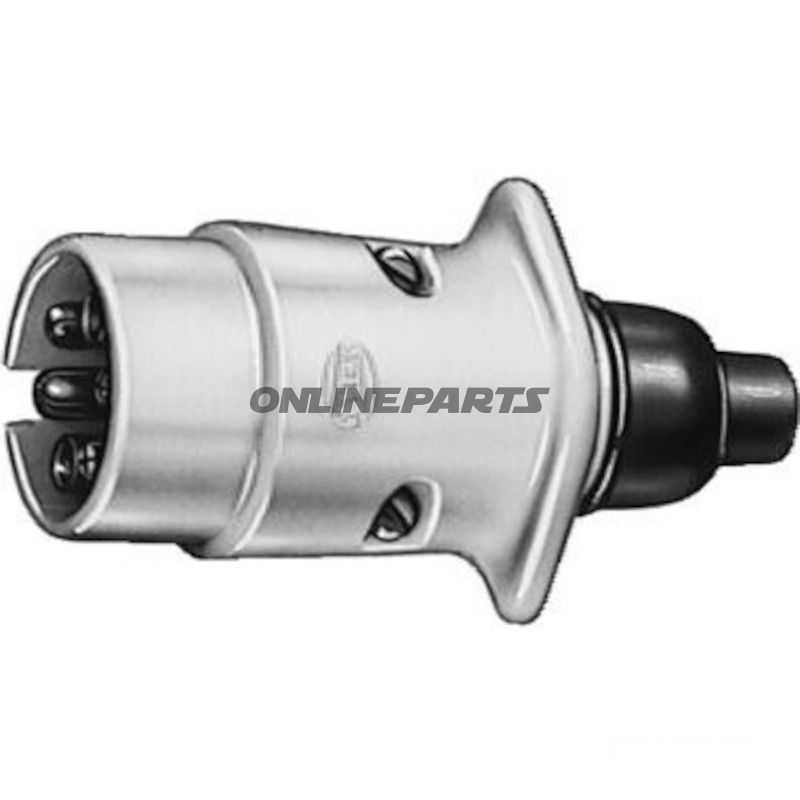

7-poliger 12V S-Stecker aus Kunststoff für landwirtschaftliche Anwendungen

Dieser 7-polige S-Stecker ist für 12‑V‑Systeme in landwirtschaftlichen und maschinellen Anwendungen bestimmt, bei denen eine robuste elektrische Verbindung zwischen Fahrzeug und Anhänger/Gerät erforderlich ist. Das Produkt ist identifiziert durch GTIN 4026736406875 und die Herstellerartikelnummer MPN 146.12.84.

Funktion und Anwendung

Der Stecker bietet 7 elektrische Verbindungen (Pole) in einer Standardkonfiguration, die typischerweise für Licht, Blinker, Bremslicht, Rücklicht, Nebelscheinwerfer und Masseverbindung zwischen Traktor/Maschine und Anhängern oder Geräten verwendet wird. Das S‑Typ‑System ist in der Landwirtschaft gängig, da der Steckertyp wiederholte Steck- und Trennvorgänge unter Feldeinsatzbedingungen toleriert.

Materialien und Aufbau

• Gehäuse: Hellgrauer Kunststoff, ausgewählt wegen der Kombination aus mechanischer Festigkeit und Korrosionsbeständigkeit bei Außeneinsatz.
• Kontaktpunkte/Anschlüsse: Schraubklemmen aus CuZn (Kupfer‑Zink‑Legierung) bieten gute Leitfähigkeit und Widerstandsfähigkeit gegen Oxidation an den Kontaktflächen.
• Entlastung: Ausgeführt mit schraubbasierter Zugentlastung und Gummitülle (Gummidichtung), um die Belastung der Kabel zu reduzieren und Schutz gegen Staub und Feuchtigkeit an den Eintrittspunkten zu bieten.

Elektrische und mechanische Eigenschaften

• Anzahl der Pole: 7
• Spannung: 12 V
• Belastbarkeit bei 12 V: 16 A bei 1,5 mm² Leiterquerschnitt / 25 A bei 2,5 mm² Leiterquerschnitt — gibt die empfohlene Stromführung abhängig vom Kabelquerschnitt an.
• Befestigungsart: 7 Schraubverbindungen (Schraubklemmen) aus CuZn, was Anschluss und Wartung bei Servicearbeiten erleichtert.
• Farbe: Hellgrau, was in vielen landwirtschaftlichen Installationen Standard ist, um Steckertypen visuell zu unterscheiden.

Praktische Hinweise für Monteure und Mechaniker

• Die Schraubklemmen erlauben Nachziehen bei Vibrationen und offenen Installationen. Achten Sie auf das korrekte Anzugsdrehmoment, um Überhitzung bei hohen Strömen zu vermeiden.
• Die Gummitülle sollte korrekt um das Kabel positioniert werden, um die Abdichtung sicherzustellen; beschädigte Gummidichtungen sollten ersetzt werden, um die Widerstandsfähigkeit gegen Feuchtigkeit und Schmutz zu erhalten.
• Beim Austausch des Steckers: Prüfen Sie die Polbelegung und Farbcodes gegenüber der vorhandenen Verkabelung, um Fehlschaltungen zu vermeiden.

Kompatibilität

Konzipiert für S‑Typ‑landwirtschaftliche Verbindungen und 12‑V‑Anwendungen. Überprüfen Sie die mechanische Passform und die Polkonfiguration gegenüber dem Gerät oder Anhänger, der angeschlossen werden soll, um die Kompatibilität mit vorhandenen Steckern und Buchsen sicherzustellen.

Identifikation

Das Produkt lässt sich über GTIN 4026736406875 und MPN 146.12.84 nachverfolgen. Diese Nummern sind nützlich beim Einkauf, bei der Ersatzteilbestellung und der Dokumentation in Werkstattunterlagen.

Hinweis zur Verpackung

Die Angabe zur Verpackungseinheit (25) bezeichnet häufig die logistische Verpackung und ist nicht als Anzahl der gelieferten Einheiten bei jedem Verkauf zu verstehen; bestätigen Sie die Menge bei der Bestellung.
