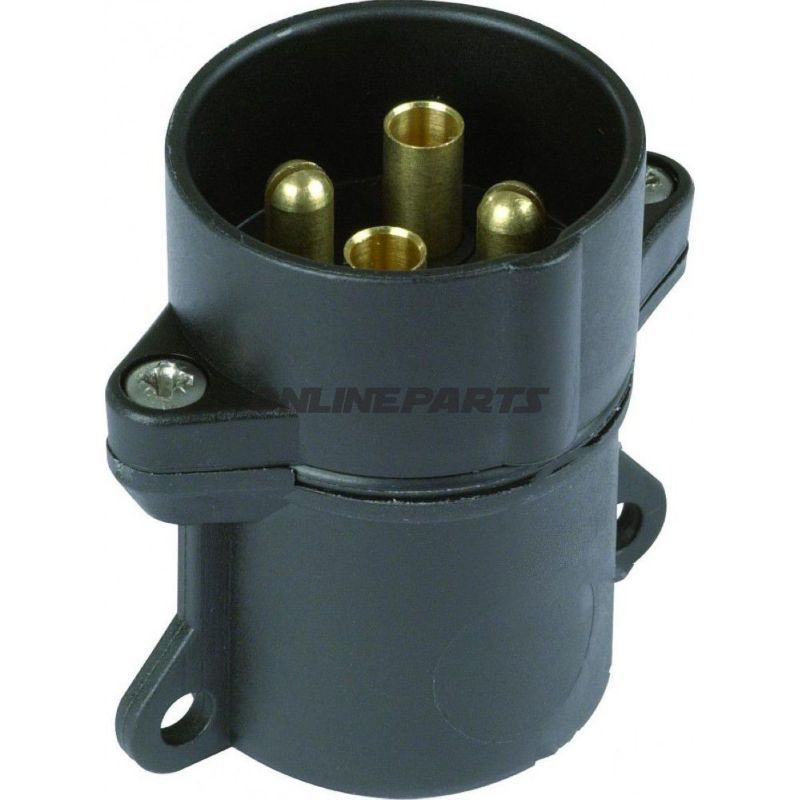

Stecker 4-Polig Kunststoff 24V

4-poliger 24V Kunststoffstecker zur Kabelmontage

Dieser 4-polige Kunststoffstecker ist für elektrische Verbindungen an Fahrzeugen und Geräten vorgesehen, die mit 6–24 V arbeiten. Das Produkt mit der Herstellernummer (MPN) 146.78.69 und GTIN 4026736035846 entspricht der DIN/ISO-Norm 72 575 und eignet sich für Mechaniker und Motorradbesitzer, die eine einfache, handliche Steckverbindung mit Schraubanschlüssen benötigen.

Funktion

• Stellt eine sichere, trennbare elektrische Verbindung zwischen Leitungen in 6–24-V-Systemen her.
• Konzipiert für manuelle Montage mit Schraubanschlüssen, sodass Leiter ohne Spezialwerkzeug außer einem passenden Schraubendreher befestigt werden können.
• Geeignet für Anwendungen, in denen ein schneller Austausch oder die Wartung von Leitungsanschlüssen erforderlich ist.

Materialien und Aufbau

• Gehäuse: Spritzguss-Kunststoff, ausgewählt wegen guter Isolierfähigkeit, geringem Gewicht und Korrosionsbeständigkeit. Das Kunststoffmaterial verträgt typischerweise praktische Handhabung in Werkstattumgebungen, ist jedoch nicht als tragendes Bauteil oder für dauerhafte Belastung bei hohen Temperaturen vorgesehen.
• Kontaktpunkte: Aus einer Metalllegierung (typischerweise verzinnter oder vernickelter Kupfer), die elektrische Kontinuität und angemessene Verschleißfestigkeit bei Schraubmontage gewährleistet. (Kontaktmaterial wird in den Lieferantendaten nicht explizit angegeben.)
• Schraubanschlüsse: Mechanische Befestigung der Leiter über Schraubklemmen, wodurch das Abenden von Leitungen in den unten angegebenen Abmessungen einfach erfolgt.

Elektrische Eigenschaften und Kabelpassform

• Anzahl der Pole: 4
• Spannungsbereich: 6–24 V
• Belastbarkeit bei 24 V: 16 A bei Leiterquerschnitt 1,5 mm²; 25 A bei 2,5 mm². Diese Werte sind Richtwerte für den Dauerstromfluss unter normalen Betriebstemperaturen.
• Geeigneter Kabeldurchmesser für äußere Hülle: 5–9 mm (d. h. Gesamtdurchmesser des Kabels inkl. Isolierung und ggf. Außenmantel).

Kompatibilität und Anwendungsbereiche

• Passend für 4-adrige Anwendungen an Motorrädern, Anhängern, kleineren Fahrzeugen und Arbeitsgeräten, die 24 V oder niedrigere Systemspannung verwenden.
• Einsetzbar bei Reparatur, Austausch beschädigter Stecker oder beim Anschluss zusätzlicher elektrischer Geräte, wo eine 4-polige Steckverbindung geeignet ist.
• Erfüllt DIN/ISO 72 575, was die Kompatibilität mit anderen Bauteilen und Installationen erleichtert, die derselben Norm folgen.

Praktische Hinweise

• Montage: Sicherstellen, dass korrekt abisoliert wird, ohne die Leiter zu beschädigen; die Schrauben mit dem empfohlenen Drehmoment anziehen, um lose Verbindungen oder Quetschen der Leiter zu vermeiden.
• Umwelt: Die Kunststoffkonstruktion bietet gute elektrische Isolation, jedoch sollte der Schutz gegen langfristige Einwirkung von Feuchtigkeit, Chemikalien oder hohen Temperaturen in der jeweiligen Installation bewertet werden.
• Identifikation: Das Produkt ist eindeutig über MPN 146.78.69 und GTIN 4026736035846 identifizierbar, welche bei Bestellung oder Ersatzteilrecherche verwendet werden können.

Falls Angaben zum Kontaktmaterial, zur IP-Klassifizierung oder zu Einbaumaßen benötigt werden, können diese Details häufig über das technische Datenblatt des Lieferanten unter Verweis auf die MPN 146.78.69 bezogen werden.
