Stecker 2-Polig

2-poliger Metallstecker für militärische Fahrzeuge (24 V)

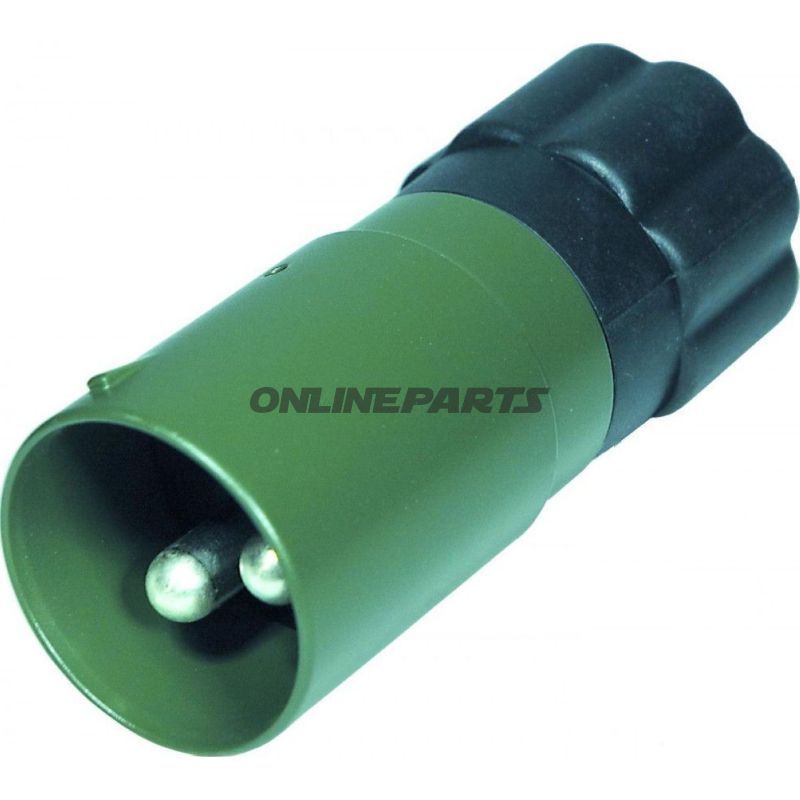

Produkt: 2-poliger Metallstecker in olivgrüner Ausführung, vorgesehen für 24‑V‑Installationen in militärischen Fahrzeugen. Der Stecker wird unter der MPN 146.39.34 geliefert und kann mit der GTIN MB28550313 identifiziert werden.

Funktion und Anwendung

Dieser zweipolige Stecker ist dafür ausgelegt, stromführende Kabel in Fahrzeugen zu verbinden, bei denen Robustheit und zuverlässiger Kontakt gefordert sind. Er wird hauptsächlich in Bundeswehr-Fahrzeugen und vergleichbaren militärischen Anwendungen verwendet, kann jedoch auch in zivilen technischen Installationen mit denselben mechanischen und elektrischen Anforderungen eingesetzt werden. Der Stecker ist in der typischen olivgrünen Farbe gehalten, die üblicherweise im militärischen Bereich verwendet wird.

Anschlussmöglichkeiten und Kabelquerschnitt

• Ausführung mit sowohl Crimp- als auch Lötanschlüssen, was bei Montage und Reparatur Flexibilität bietet.
• Ausgelegt für Kabel bis 35 mm², sodass hohe Stromstärken in 24‑V‑Systemen bei korrekter Installation ohne Überhitzung geführt werden können.

Materialien und Eigenschaften

• Gehäuse ist ein Metallstecker in korrosionsbeständiger Ausführung mit olivgrüner Oberflächenbehandlung, die Reflexion reduziert und zu militärischen Farbkennzeichnungen passt.
• Die Kontakte sind so ausgeführt, dass eine gute elektrische Leitfähigkeit und mechanische Haltbarkeit gewährleistet ist; die Möglichkeit sowohl Crimp- als auch Lötverbindungen zu verwenden, erlaubt die Wahl der Methode entsprechend den Installationsanforderungen und dem verfügbaren Werkzeug.
• Konstruiert für Beanspruchung und Vibrationen, wie sie in Fahrzeugumgebungen auftreten; das Metallgehäuse trägt zur mechanischen Schutzfunktion und Erdverbindung bei, wo dies relevant ist.

Kompatibilität und Normen

Der Stecker war früher bekannt als VDA 72 593B und entspricht der NATO-Referenz 5935-12-133-0447, was ihn geeignet macht für Reparatur und Wartung von Fahrzeugen und Installationen, die diese Normen verwenden. Die angegebene MPN (146.39.34) und GTIN (MB28550313) erleichtern die Identifikation der Komponente in Ersatzteillisten und Dokumentationen.

Montagehinweise

• Bei Verwendung von Crimpverbindungen werden geeignetes Crimpwerkzeug und passende Aderendhülsen für Kabelquerschnitte bis 35 mm² empfohlen.
• Beim Löten sollte die Wärmeeinwirkung begrenzt werden, um eine Schädigung der Isolationsmaterialien zu vermeiden; geeignetes Flussmittel verwenden und auf kalte Lötstellen kontrollieren.
• Sicherstellen, dass Dichtungen korrekt angebracht werden und gegebenenfalls Dichtungsmaterial verwenden, wenn der Stecker Feuchtigkeit oder verschmutzter Umgebung ausgesetzt ist.

Weitere Informationen

Die Produktidentifikation mit MPN 146.39.34 und GTIN MB28550313 sollte in Arbeitsaufträgen und Ersatzteillisten angegeben werden, um Verwechslungen mit anderen 2‑poligen Steckern zu vermeiden. Bei Bedarf an Unterlagen zu elektrischen Belastungsgrenzen oder Materialspezifikationen wird empfohlen, das technische Datenblatt des Herstellers oder die Installationsanleitung der Komponente zu konsultieren.
